Pionowa czerpnia powietrza do kominka – nowy standard wentylacji 2026

Masz już kominek, ale nie wiesz, jak bezpiecznie doprowadzić do niego powietrze z zewnątrz, nie gubiąc się w tabelach i parametrach technicznych i właśnie dlatego zamiast sprawnie zamontować czerpnię, wahasz się od tygodni. Wyobraź sobie, że za chwilę będziesz podejmować decyzje na podstawie twardych liczb, a nie internetowych domysłów bo fizyka spalania nie uznaje kompromisów.

• Dobór pionowej czerpni powietrza do kominka kluczowe parametry wymiarowe
• Montaż pionowej czerpni powietrza do kominka krok po kroku
• Normy i przepisy dla pionowej czerpni powietrza w 2026

Dobór pionowej czerpni powietrza do kominka kluczowe parametry wymiarowe

Dobór czerpni pionowej zaczyna się od czterech zmiennych, które wzajemnie się warunkują: mocy kominka podanej w kilowatach, geometrycznych ograniczeń przestrzeni, dostępnej wysokości pionowego przewodu oraz wymaganej ilości powietrza do spalania. Moc kominka determinuje minimalny przepływ objętościowy, a ten z kolei wymusza określoną średnicę nominalną rury czerpnej.

Dla kominków o mocy 8-25 kW typowy wybór pada na średnicę 160 mm to wartość graniczna, poniżej której opór aerodynamiczny przewodu zaczyna dramatycznie rosnąć. Przy mocy 6-8 kW wystarczy 125 mm, ale już przy 15 kW wartość 125 mm oznacza ryzyko niedoboru tlenu w palenisku w szczytowym momencie obciążenia.

Istotny jest również wybór materiału. Stal nierdzewna gatunku 1.4301 (AISI 304) sprawdza się w standardowych warunkach, natomiast przy wilgotnym powietrzu zewnętrznym lepsza jest 1.4404 (AISI 316L) różnica w cenie to około 30-40%, ale trwałość w środowisku kwaśnym condensatu różnica jest niebagatelna. Rury czerpne z aluminium radzą sobie przyjaznie do temperatur 120°C, lecz przy bezpośrednim sąsiedztwie paleniska aluminium nie wystarcza.

Minimalne średnice dla popularnych mocy kominka

Mechanizm wymiany ciepła w palenisku działa w ten sposób, że przy niedoborze tlenu spalanie przesuwa się w stronę niepełnego utleniania paliwa. Powstaje wtedy więcej tlenku węgla, sadzy i kiedy ta mieszanka znajdzie ujście w pomieszczeniu, staje się realnym zagrożeniem dla zdrowia. Dlatego przekrój czerpni nie może być traktowany jako wartość orientacyjna.

Obliczając strumień powietrza do spalania, warto posługiwać się wzorem: Vₘₐₓ = (Q × 0,34) / (1,2 × ΔT), gdzie Q to moc kominka w watach, a ΔT to różnica temperatur między powietrzem zewnętrznym a spalinami. Dla kominka 12 kW przy temperaturze zewnętrznej -10°C i spalinach 200°C wynik to w przybliżeniu 42 m³/h netto z zapasem 20% na szczytowe obciążenie ciągu. Przy pracy kominka trzeba doliczyć dodatkowe 8 m³/h na opłukanie szyby kominkowej i rekuperację wymiennika.

Kiedy NIE stosować pionowej czerpni

Układ pionowy jest nieuzasadniony, kiedy wysokość budynku uniemożliwia zachowanie minimalnego prześwitu wylotu (minimum 500 mm powyżej kalenicy dachu lub linii okapu), kiedy instalacja wymaga odcinka poziomego dłuższego niż 2 mb (ryzyko kondensacji pary wodnej w przewodzie), kiedy w budynku występuje mechaniczna wentylacja wyciągowa o wydatku przekraczającym 200 m³/h (powstaje podciśnienie, które pionowa czerpnia nie jest w stanie skompensować).

Zależność oporu przewodu od długości i średnicy

Prawo Darcy’ego-Weisbacha opisuje stratę ciśnienia w przewodzie: ΔP = λ × (L/D) × (ρv²/2), gdzie λ to współczynnik tarcia (dla stali nierdzewnej gładkiej wynosi około 0,025), L to długość przewodu, D to średnica wewnętrzna, ρ to gęstość powietrza, a v to prędkość przepływu. Praktyczna implikacja jest taka, że przy średnicy 160 mm i długości 3 mb strata ciśnienia osiąga około 1,8 Pa wartość mieści się w tolerancji wentylacji grawitacyjnej. Natomiast przy 110 mm i tym samym przepływie strata rośnie do 6,5 Pa, co wymaga wentylatora wspomagającego.

Montaż pionowej czerpni powietrza do kominka krok po kroku

Instalację czerpni pionowej rozpoczyna się od dokładnego pomiaru przestrzeni między stropem a posadzką, uwzględniając grubość izolacji przeciwpożarowej i ewentualne belki konstrukcyjne. Montaż pionowej czerpni powietrza wymaga precyzyjnego wyznaczenia osi przewodu odchylenie od pionu powyżej 2 mm na metr generuje nierównomierny rozkład ciśnień i może powodować pulsowanie strumienia powietrza.

Przewód wentylacyjny do kominka prowadzi się przez wszystkie kondygnacje budynku jako pion odcinający izolowany od przestrzeni międzystropowych wełną mineralną grubości minimum 50 mm. Kanał przechodzący przez pomieszczenie nieogrzewane (strych, piwnica) wymaga izolacji termicznej z wełny aluminiowanej, żeby zimne powietrze nie schładzało się przed dotarciem do paleniska bo schłodzenie o 15°C zmniejsza gęstość powietrza o około 5% i redukuje realny dopływ tlenu.

Połączenie czerpni z gniazdem kominkowym wykonuje się za pomocą elastycznego złącza antywibracyjnego gumowego lub silikonowego zamontowanego między pionowym kanałem a pionową rurą czerpną doprowadzającą powietrze do paleniska. Połączenie to musi być szczelne, bo nawet niewielki przeciek powietrza z pomieszczenia obniża efektywność spalania o kilka procent.

Śruby mocujące i podpory

Zamocowanie pionowego przewodu wymaga podpór w ach co 1500 mm przy pionie niewentylowanym i co 1200 mm przy pionie przechodzącym przez pomieszczenie ogrzewane (podpora reaguje na rozszerzalność cieplną). Śruby mocujące powinny być ze stali nierdzewnej gatunku A2-70 (przy ścianie murowanej) lub A4-70 (przy konstrukcji drewnianej, ze względu na podwyższoną wilgotność). Ilość podpór oblicza się z obciążenia użytkowego 5 kg/m² i momentu zginającego generowanego przez ciężar własny przewodu wypełnionego powietrzem.

Przejście przez strop i przegrodę dachową

Przejście przez strop wymaga tulei ochronnej o średnicy wewnętrznej równej średnicy nominalnej przewodu czerpni powiększonej o minimum 40 mm. W przestrzeni między tuleją a przewodem umieszcza się izolację z wełny mineralnej, a szczelinę zamyka się opaską ognioodporną klasy EI 60. Przejście przez dach wymaga ponadto kołnierza uszczelniającego z EPDM temperatura gumy EPDM nie może przekraczać 130°C, więc w bezpośrednim sąsiedztwie komina spalinowego należy stosować kołnierze z silikonu wysokotemperaturowego (do 260°C).

Zakończenie przewodu terminal wylotowy

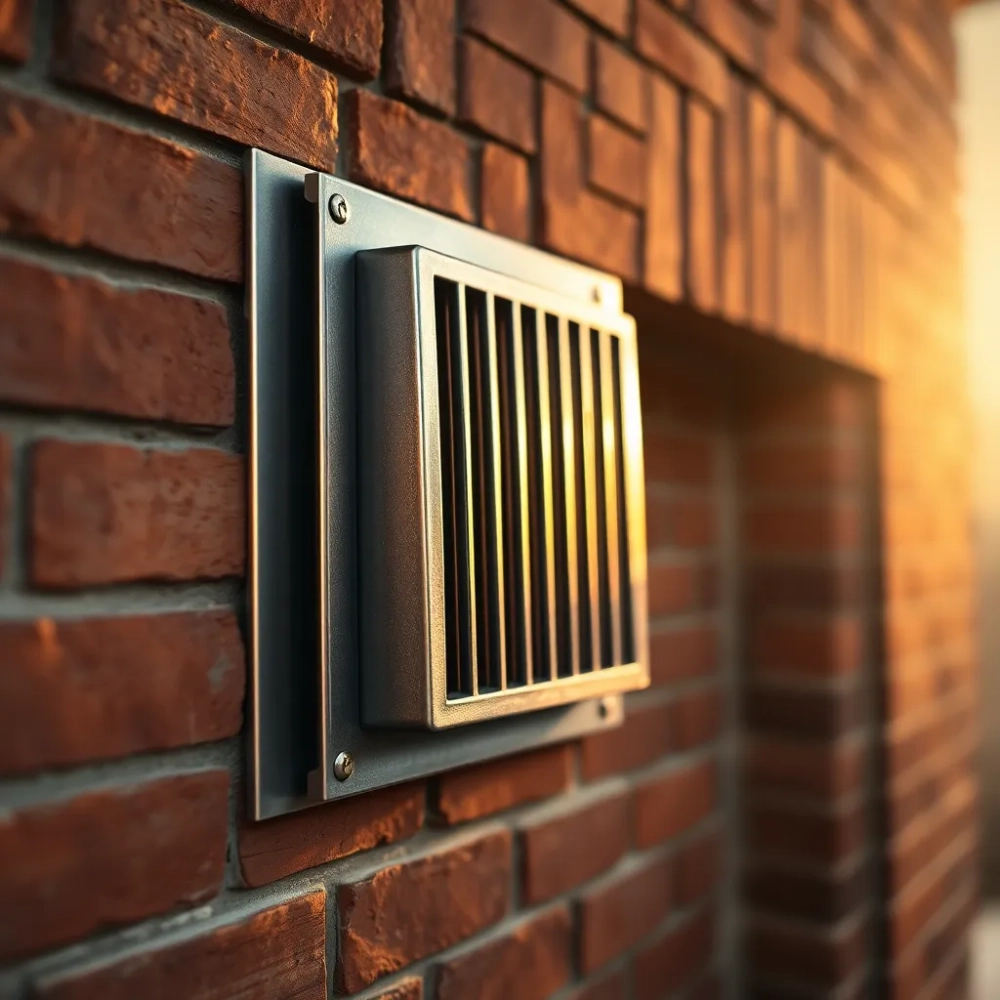

Na szczycie pionowy przewód zakończony jest czerpnią szczelinową lub kratką wentylacyjną, która pełni dwie funkcje: zabezpieczenie przed opadami atmosferycznymi i ochrona przed dostaniem się ptaków oraz gryzoni. Otwory kratki powinny mieć średnicę 6-10 mm mniejsze zapychają się pyłem, większe przepuszczają gołębie. Wylot umieszcza się minimum 500 mm ponad powierzchnią dachu, w odległości minimum 1000 mm od okien i wlotów wentylacji mechanicznej, żeby wykluczyć recyrkulację spalin.

Na obszarach, gdzie zimą zalega śnieg, wysokość wylotu nad powierzchnię dachu powinna wynosić minimum 800 mm (przy przewidywanej wysokości pokrywy śnieżnej do 400 mm) inaczej zamarznięty śnieg zamyka szczelinę czerpni i kominek traci dopływ tlenu w najbardziej newralgicznym momencie sezonu grzewczego.

Test szczelności przed uruchomieniem

Przed pierwszym rozpaleniem kominka przeprowadza się test szczelności układu szczotka dymowa wprowadzana jest przez krótki czas do paleniska przy zamkniętej szybie. Widoczny strumień dymu w strefie łącznika czerpni oznaccha nieszczelność, którą należy usunąć przed oddaniem instalacji do eksploatacji. Alternatywnie stosuje się manometr różnicowy przy zamkniętym palenisku i uruchomionym wentylatorze ciąg powinien wynosić minimum +1 Pa na wylocie, żeby gwarantować niezakłócony dopływ powietrza.

Normy i przepisy dla pionowej czerpni powietrza w 2026

Regulacje dotyczące czerpni powietrza do kominków w budynkach jednorodzinnych opierają się na normie PN-EN 13384-1, która określa warunki bezpiecznego odprowadzania spalin. Norma ta nakłada obowiązek obliczenia strumienia powietrza do spalania na podstawie rzeczywistej mocy kominka zainstalowanego urządzenia projektant ma obowiązek uwzględnić współczynnik jednoczesności (przyjęty w praktyce na poziomie 0,85 dla budynków jednorodzinnych) i zapas na potencjalne wahania ciągu kominowego.

Drugim filarem prawnym jest rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225 z późn. zm.). Paragraf 73 tego rozporządzenia mówi wprost, że pionowe przewody nawiewne muszą być wyprowadzone ponad dach budynku, ich wylot powyżej poziomu okapu i nie mogą być usytuowane w odległości mniejszej niż 1000 mm od wywiewki wentylacji grawitacyjnej.

Zmiany w przepisach od 2025 roku

Nowelizacja przepisów przeciwpożarowych wprowadziła obowiązek stosowania przewodów wykonanych wyłącznie z materiałów niepalnych klasy A1 wg PN-EN 13501-1. Oznacza to definitywny koniec elastycznych rur aluminiowych w przestrzeni między stropowej pozostają one dopuszczalne wyłącznie w bezpośrednim połączeniu z paleniskiem, na odcinku krótszym niż 500 mm.

Wymagania dotyczące szczelności

Dla instalacji kominkowych o mocy powyżej 20 kW obowiązuje badanie szczelności kanałów według procedury opisanej w normie PN-EN 14181. Badanie polega na pomiarze ciśnienia przy zamkniętym kanałem przeciek nie może przekraczać wartości 0,03 l/(s·m²) dla ciśnienia 50 Pa. Dla kanału o długości 5 mb i średnicy 160 mm dopuszczalny przeciek to zaledwie około 0,25 l/s, co podkreśla, jak precyzyjne musi być wykonanie połączeń.

Kto podpisuje protokół odbioru

Protokół odbioru instalacji kominkowej podpisuje osoba z uprawnieniami mistrza kominiarskiego drugiego stopnia lub osoba z kwalifikacjami energetycznymi w zakresie urządzeń grzewczych (decyzja PINB). Protokół musi zawierać świadectwo wykonania pomiaru ciągu kominowego zgodnie z normą PN-EN 13384-2 i opinię o prawidłowości podłączenia urządzenia do przewodu wentylacyjnego.

Zignorowanie tych wymagań ma konsekwencje nie tylko formalne. Polisa ubezpieczeniowa budynku może nie zostać wypłacona w przypadku pożaru spowodowanego niesprawną wentylacją kominka, jeżeli brak dokumentacji, potwierdza, że instalacja była wykonana bez nadzoru osoby z odpowiednimi kwalifikacjami. Roszczenia odszkodowawcze rosną nawet wtedy, kiedy szkoda powstała wskutek wadliwego spalania, a nie samej czerpni sądy uznają, że wentylacja jest integralną częścią instalacji kominkowej.

Decydując się na pionową czerpnię powietrza, inwestujesz w rozwiązanie, które opiera się na prawach fizyki wymiany gazowej i sprawdzonych normach technicznych, a nie na orientacyjnych tabela z internetu. Warto przed zakupem skonsultować się z certyfikowanym kominiarzem koszt takiej konsultacji (typowo 300-500 PLN) zwraca się wielokrotnie w postaci unikniętego błędu wykonawczego.
