Czerpnia powietrza do kominka z przepustnicą – jak wybrać najlepszą?

Współczesne budynki jednorodzinne osiągają szczelność powietrzną na poziomie poniżej 1,0 h⁻¹, co oznacza, że naturalna infiltracja powietrza przez nieszczelności okien i drzwi praktycznie nie istnieje. Twój kominek, który podczas pracy potrzebuje od 8 do 10 m³ powietrza na kilogram spalanego drewna, nagle zaczyna dymić, słabo grzeje, a na szybie osadza się uporczywa sadza. Problem nie tkwi w samym wkładzie kominkowym ani w kominie, lecz w tym, że szczelny dom dosłownie dusi go jak klosz szklany nakładany na świecę. Czerpnia powietrza do kominka z przepustnicą rozwiązuje ten problem u źródła.

• Parametry czerpni powietrza z przepustnicą do kominka
• Rodzaje przepustnic do czerpni powietrza kominkowego
• Najczęstsze błędy przy wyborze czerpni z przepustnicą
• Instalacja czerpni powietrza z przepustnicą wskazówki praktyczne
• Checklist: Czy Twój kominek ma problem z dopływem powietrza?

Parametry czerpni powietrza z przepustnicą do kominka

Czerpnia powietrza do kominka z przepustnicą to element systemu dolotowego, który pobiera powietrze z zewnątrz budynku i kieruje je bezpośrednio do komory spalania wkładu kominkowego. W odróżnieniu od zwykłej kratki wentylacyjnej, czerpnia z przepustnicą umożliwia regulację ilości doprowadzanego powietrza w zależności od fazy pracy kominka. Bez takiego rozwiązania kominek w szczelnym domu staje się urządzeniem niefunkcjonalnym, a nawet niebezpiecznym dla zdrowia mieszkańców.

Minimalna średnica kanału dolotowego dla wkładów o mocy do 10 kW wynosi Ø 100 mm, jednak optymalnie przyjmuje się Ø 130 mm. Dla mocniejszych urządzeń wartość ta rośnie proporcjonalnie: przy mocy 10-15 kW potrzebujesz minimum ø 130 mm (optymalnie ø 150 mm), a dla wkładów powyżej 15 kW już ø 150 mm lub większe. Zbyt mały przekrój kanału ogranicza przepływ tlenu niezbędnego do prawidłowego spalania drewna, co prowadzi do niezupełnego utleniania węgla i emisji tlenku węgla do pomieszczenia.

Norma PN-EN 13384-1 precyzuje, że minimalny przekrój kanału doprowadzającego powietrze do kominka musi wynosić minimum 100 cm², co odpowiada średnicy około Ø 110 mm. Dodatkowo przepisy określają, że odległość czerpni od powierzchni gruntu musi wynosić co najmniej 1,5 metra, aby zimą uniknąć zasypania otworu śniegiem i wdmuchiwania lodowych kryształów do kanału wentylacyjnego. Od strony montażowej istotna jest także odległość od okien i drzwi wentylacyjnych czerpnia nie może znajdować się w strefie przewietrzania wywiewnego.

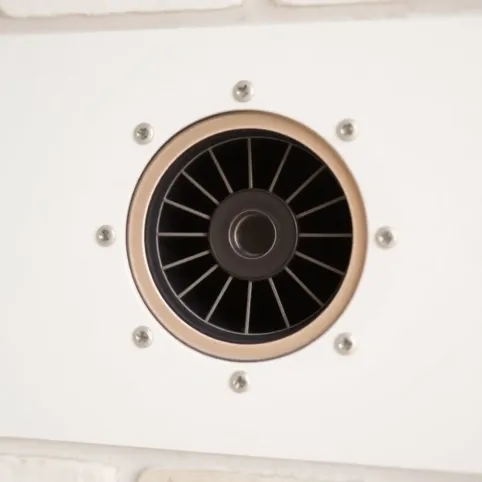

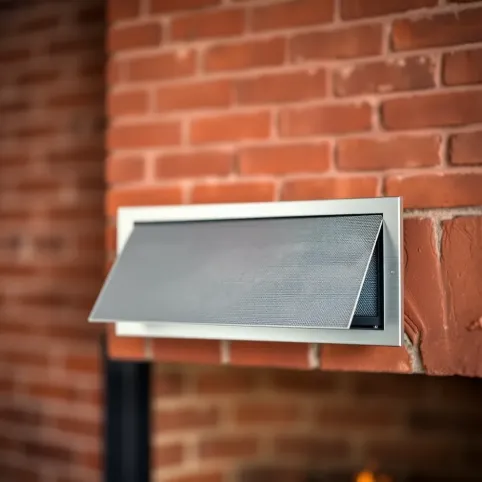

Czerpnia ścienna składa się z trzech zasadniczych części: obudowy zewnętrznej z daszkiem ochronnym, króćca przyłączeniowego do kanału wentylacyjnego oraz przepustnicy regulacyjnej montowanej na wylocie do wnętrza budynku. Obudowa zewnętrzna chroni wnętrze przed deszczem, śniegiem i wtargnięciem drobnych zwierząt. Daszek kierunkowy powinien być ustawiony tak, aby minimalizować przedostawanie się wody opadowej do środka przy wietrze wiejącym pod kątem 45 stopni do elewacji.

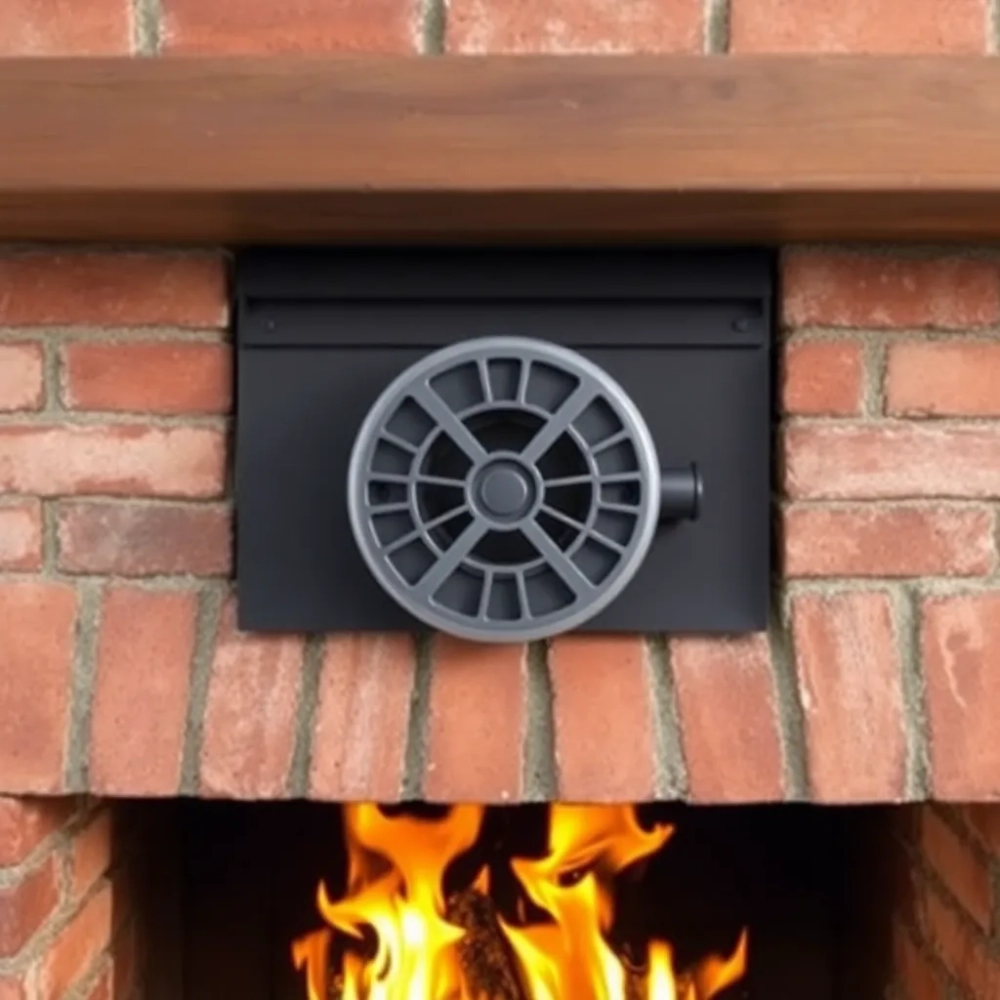

Przepustnica wbudowana w czerpnię działa na zasadzie przepony regulowanej ręcznie lub automatycznie. Manualna wersja wymaga ręcznego ustawienia kąta otwarcia przed każdym rozpaleniem, natomiast automatyczna wykorzystuje termostatyczny siłownik, który reaguje na temperaturę spalin i samodzielnie dobiera optymalny przepływ tlenu do fazy spalania. Z perspektywy bezpieczeństwa eksploatacji, automatyczna przepustnica eliminuje ryzyko pomyłki użytkownika, który mógłby pozostawić dopływ powietrza zamknięty podczas palenia w kominku

Czerpnie powietrza wykonuje się ze stali kwasoodpornej (najtrwalsze rozwiązanie), stali ocynkowanej (ekonomiczne, ale mniej odporne na korozję w środowisku morskim lub przemysłowym) oraz z wysokoudarowego PVC (tańsze, wystarczające w warunkach standardowych). Wybór materiału powinien uwzględniać strefę klimatyczną budynku oraz ewentualne sąsiedztwo drzew iglastych, które wydzielają żywice przyspieszające korozję stali.

Rodzaje przepustnic do czerpni powietrza kominkowego

Podstawowy podział przepustnic do czerpni kominkowych obejmuje trzy kategorie: manualne, automatyczne termostatyczne oraz elektroniczne z programowalnym sterowaniem. Różnice między nimi determinują nie tylko komfort użytkowania, ale przede wszystkim efektywność spalania i poziom bezpieczeństwa. Wybór odpowiedniego typu zależy od intensywności eksploatacji kominka oraz od tego, czy użytkownik ma możliwość regularnej obsługi urządzenia.

Przepustnice manualne to najprostsze rozwiązanie konstrukcyjne przepona w kształcie talerza obrotowego montowana na trzpieniu. Operator ustawia kąt otwarcia ręcznie, obracając pokrętło lub przesuwając dźwignię. Zaletą tego rozwiązania jest niska cena (od 40 do 120 złotych) oraz pełna kontrola użytkownika nad procesem spalania. Wadą pozostaje konieczność pamiętania o regulacji przed każdym rozpaleniem oraz ryzyko pomyłki, szczególnie gdy kominkiem posługuje się osoba początkująca. W praktyce okazuje się, że większość użytkowników ustawia przepustnicę manualną raz przy pierwszym rozpaleniu i zapomina o niej do końca sezonu.

Przepustnice automatyczne termostatyczne wykorzystują wosk termostatyczny lub bimetaliczny element, który reaguje na temperaturę otoczenia. Gdy temperatura spalin wzrasta powyżej ustalonego progu (zazwyczaj 40-60°C), element rozszerza się i przymusza przeponę do otwarcia. Gdy ogień przygasa i temperatura spada, przepona wraca do pozycji wyjściowej. System działa całkowicie autonomicznie, nie wymaga zasilania elektrycznego ani interwencji użytkownika. Koszt takiego rozwiązania oscyluje w granicach 80-250 złotych za kompletną czerpnię z termostatyczną przepustnicą wbudowaną.

Najwyższym stopniem zaawansowania technicznego charakteryzują się przepustnice elektroniczne z siłownikami sterowanymi czujnikiem temperatury spalin oraz manualnym pokrętłem umożliwiającym korektę ustawień. Tego typu urządzenia oferują programowalne tryby pracy: tryb rozpalania (pełne otwarcie), tryb normalnej pracy (60-70% otwarcia), tryb doładunku drewna (80% otwarcia), tryb wygaszania (10-20% otwarcia) oraz tryb trójlotny dla długiego spalania na minimalnym ogniu (20-30% otwarcia). Cena przepustnic elektronicznych zaczyna się od 200 złotych i może sięgać 600 złotych za wersje z funkcją modulacji ciągu kominowego.

Przy wyborze przepustnicy zwróć uwagę na maksymalną temperaturę pracy niektóre modele tracą szczelność już przy 200°C, podczas gdy profesjonalne konstrukcje wytrzymują 400°C. Parametr ten ma znaczenie, gdy kanał dolotowy przebiega w pobliżu obudowy kominka lub gdy dochodzi do cofnięcia gorących spalin wskutek awarii ciągu kominowego. Dodatkowo sprawdź, czy przepustnica posiada fabryczne uszczelnienie silikonowe, które zapobiega przedostawaniu się zimnego powietrza zewnętrznego do pomieszczenia, gdy kominek nie pracuje.

Najczęstsze błędy przy wyborze czerpni z przepustnicą

Pierwszym i najpoważniejszym błędem jest dobór zbyt małej średnicy kanału dolotowego względem mocy wkładu kominkowego. Wkład o mocy 15 kW potrzebuje minimum Ø 150 mm, a większość osób montuje Ø 100 mm, oszczędzając na materiale. Skutkiem jest niedostateczny dopływ tlenu, żółty płomień zamiast niebiesko-białego, intensywne dymienie przy otwieraniu drzwiczek oraz emisja tlenku węgla przekraczająca dopuszczalne normy. Fizyka procesu jest bezwzględna: przy spalaniu 1 kg drewna powstaje około 1,5 kg CO₂ i zużywany jest tlen z objętości 8-10 m³, więc kanał Ø 100 mm przy długości 2 metrów transportuje zbyt mało powietrza dla kominka powyżej 8 kW.

Drugim poważnym błędem jest montaż czerpni od strony zawietrznej budynku, czyli od strony nawietrnej wiatrów dominujących. Północno-zachodnie wiatry w Polsce potrafią wciskać zimne powietrze przez kanał wentylacyjny do wnętrza kominka, zamiast wspomagać ciąg kominowy. W efekcie użytkownik odczuwa przeciągi w salonie, a ciąg kominowy zamiast wzmacniać się, zostaje cofnięty przez wiatr. Prawidłowe umiejscowienie czerpni wymaga analizy kierunku dominujących wiatrów w regionie oraz uwzględnienia rzeźby terenu na wzgórzach czerpnia powinna być od strony podwietrznej.

Trzeci błąd to brak izolacji termicznej kanału przechodzącego przez pomieszczenia nieogrzewane, takie jak strych, piwnica czy garaż. Różnica temperatur między powietrzem zewnętrznym a wnętrzem kanału generuje punkt rosy, na którym skrapla się para wodna zawarta w powietrzu. Skropliny spływają po ściankach kanału, powodując korozję metalowych elementów, rozwój pleśni w izolacji oraz nieprzyjemny zapach stęchlizny w pomieszczeniu. Problem nasila się zimą, gdy temperatura na strychu spada poniżej zera, a wilgotne powietrze z łazienki i kuchni wentylacją grawitacyjną dostaje się do systemu dolotowego.

Czwartym błędem jest zbyt długi kanał dolotowy bez wsparcia ciągu. Norma PN-EN 13384-1 określa maksymalną długość kanału przy naturalnym ciągu na 5 metrów, ale w praktyce powyżej 3 metrów opory przepływu stają się na tyle duże, że ciąg kominowy słabnie. Rozwiązaniem jest zastosowanie wentylatora wspomagającego o wydajności minimum 80 m³/h, który wymusza ruch powietrza w kanale. Wentylator instaluje się przy wylocie czerpni, przed przepustnicą, a jego praca jest sterowana czujnikiem temperatury uruchamia się automatycznie, gdy kominek osiąga temperaturę roboczą.

Piątym błędem jest montaż kratki nawiewnej zbyt nisko nad poziomem podłogi poniżej 30 cm. Takie umiejscowienie powoduje, że zimne powietrze opada wzdłuż ściany na podłogę i tworzy niekomfortową strefę przeciągów w okolicy kominka. Zimą różnica temperatur między podłogą a sufitem może przekraczać 10°C, co sprawia, że stanie w pobliżu kominka staje się nieprzyjemne. Optymalna wysokość montażu kratki to 40-60 cm nad poziomem podłogi, przy czym strumień powietrza powinien być skierowany w stronę paleniska, nie w stronę twarzy użytkownika.

Szóstym błędem jest całkowite pominięcie przepustnicy w systemie dolotowym. Wielu instalatorów montuje wyłącznie czerpnię i kanał, pozostawiając użytkownikowi regulację ilości powietrza przez uchylanie okien lub drzwi. To rozwiązanie niefunkcjonalne zimą, gdy wymiana powietrza przez okna generuje straty ciepła przekraczające 30% wydajności kominka. Brak przepustnicy uniemożliwia także przejście w tryb trójlotny, w którym kominek pracuje przez 8-10 godzin na jednym załadowaniu drewna przy minimalnym zużyciu opału. Bez regulacji wentylacja kominkowa staje się systemem all-or-nothing, co obniża komfort i efektywność.

Instalacja czerpni powietrza z przepustnicą wskazówki praktyczne

Przed przystąpieniem do montażu czerpni powietrza do kominka z przepustnicą wykonaj dokładny pomiar grubości ściany zewnętrznej w miejscu planowanego otworu. Minimalna grubość muru dla standardowej czerpni wynosi 20 cm, ale ściany dwuwarstwowe z ociepleniem wymagają specjalnych tulei przelotowych przedłużonych. Wiercenie otworu wykonaj z użyciem koronki diamentowej o średnicy Ø 130-150 mm, a sam otwór wyprowadź z lekkim spadem (2-3%) w kierunku zewnętrznym, aby zapobiec cofaniu się wody opadowej do kanału.

Po wykonaniu otworu zamontuj tuleję izolacyjną (rurę osłonową) z izolacją termiczną najlepiej wełną mineralną grubości 30-50 mm owiniętą folią aluminiową. Tuleja powinna wystawać po obu stronach ściany na około 2 cm, aby umożliwić szczelne połączenie z obudową czerpni zewnętrznej i kanałem wewnętrznym. Izolacja zapobiega powstawaniu mostka termicznego, przez który zimne powietrze z zewnątrz studzi ścianki kanału i generuje skropliny.

Czerpnię zewnętrzną zamontuj z zachowaniem minimalnej odległości 1,5 m od powierzchni gruntu i minimum 30 cm od krawędzi okien lub drzwi. Daszek czerpni powinien być ustawiony pod kątem zapewniającym odpływ wody opadowej z dala od otworu wlotowego. W regionach o silnych opadach śniegu rozważ zastosowanie czerpni z wysokim kołnierzem i osłoną antyśnieżną, która zapobiega zapychaniu się otworu podczas intensywnych opadów

Kanał wentylacyjny łączący czerpnię z wkładem kominkowym prowadź możliwie najkrótszą drogą maksymalnie 3 metry przy naturalnym ciągu. Unikaj ostrych załamań pod kątem większym niż 45 stopni, ponieważ generują one turbulencje i opory przepływu. Połączenia segmentów kanału wykonaj za pomocą opasek zaciskowych i uszczelnień silikonowych wysokotemperaturowych, które wytrzymują temperaturę do 300°C. Przepustnicę zamontuj w odległości minimum 50 cm od króćca dolotowego wkładu kominkowego, aby zapewnić równomierny rozkład przepływu.

Po zakończeniu montażu przeprowadź test szczelności całego systemu. Zatkaj otwór kratki nawiewnej kartką papieru przy prawidłowo działającym ciągu papier powinien przylegać do kratki samoczynnie. Następnie rozpal w kominku niewielki ogień i obserwuj, czy płomień ma kolor niebiesko-biały, czy szyba pozostaje czysta przez minimum 30 minut, oraz czy w pomieszczeniu nie pojawia się zapach spalin. Każde odstępstwo od normy świadczy o nieprawidłowościach w systemie dolotowym

Czas wykonania całego systemu przez doświadczonego instalatora to około jednego dnia roboczego. Kosztorys obejmuje: czerpnię ścienną z przepustnicą (80-250 zł), kanał wentylacyjny 3 mb (60-150 zł), izolację termiczną (30-80 zł), kratkę nawiewną z filtrem (30-100 zł) oraz robociznę przy zleceniu zewnętrznym (200-500 zł). Łączny koszt kompleksowej instalacji systemu dolotu powietrza do kominka waha się między 400 a 1100 złotych, w zależności od wybranego standardu wykończenia i stopnia skomplikowania prac.

Checklist: Czy Twój kominek ma problem z dopływem powietrza?

Sadza na szybie mimo czystego, suchego drewna to pierwszy symptom niedoboru tlenu. Prawidłowo napowietrzony kominek utrzymuje szybę czystą przez całą dobę pracy. Jeśli sadza pojawia się już po godzinie palenia, powietrze nie dociera w wystarczającej ilości do strefy spalania.

Drewno rozpala się długo, ponad 20 minut od podpalenia do stabilnego ognia. Przyczyną jest właśnie niewystarczający ciąg spowodowany brakiem dolotu powietrza Prawidłowo napowietrzony kominek osiąga stabilny płomień w ciągu 8-12 minut od momentu podpalenia.

Pomieszczenie dymi podczas otwierania drzwiczek wkładu. Zjawisko to świadczy o tym, że ciąg kominowy jest zbyt słaby, aby pokonać opór warstwy zimnego powietrza nagromadzonego nad kominkiem. Dodatkowy dopływ tlenu z zewnątrz wzmacnia ciąg i eliminuje dymienie.

Płomień ma kolor żółty zamiast niebiesko-białego żółty płomień to oznaka niezupełnego spalania, przy którym węgiel nie ulega pełnej konwersji do CO₂. Brak dostatecznej ilości tlenu powoduje, że węgiel spala się częściowo, tworząc sadzę i tlenek węgla zamiast dwutlenku węgla.

Zapach spalin w salonie to sygnał alarmowy, którego nie wolno ignorować. Oznacza on, że spaliny cofają się do pomieszczenia zamiast być odprowadzane przez komin. Przyczyną może być niedrożność komina, ale równie często źle działający system dolotu powietrza.

Kominek słabo grzeje mimo intensywnego ognia ponad 60% ciepła pochodzącego z spalania drewna pochodzi z reakcji wtórnej gazów drzewnych na rozżarzonym wkładzie. Gdy brakuje tlenu, reakcja ta jest spowolniona, a efektywność grzewcza spada dramatycznie.

Słychać gwizdanie lub świst z okolicy kominka dźwięk ten powstaje, gdy powietrze przepływa przez szczeliny w nieszczelnym kanale dolotowym lub przez niewłaściwie zamontowaną przepustnicę. To strata energii i wskaźnik, że system wymaga korekty.

Na zewnętrznej kratce widać wilgoć lub lód zimą skropliny powstające w kanale zamarzają na kratce, blokując dopływ powietrza. Problem nasila się przy wysokiej wilgotności względnej powietrza zewnętrznego i braku izolacji termicznej kanału.

Interpretacja checklisty jest prosta: 0-2 punkty oznaczają, że system działa poprawnie, 3-5 punktów wskazuje na konieczność sprawdzenia wentylacji kominkowej, 6-8 punktów to sygnał do natychmiastowego wezwania kominiarza certyfikowanego przez rzecznika PPOŻ.

Czerpnia powietrza do kominka z przepustnicą to nie gadżet ani element wykończeniowy, lecz fundamentalny komponent systemu grzewczego w szczelnym budynku jednorodzinnym. Odpowiedni dobór średnicy kanału, właściwy montaż czerpni od strony nawietrznej, izolacja termiczna przejść przez ściany oraz regulowana przepustnica to cztery filary, na których opiera się prawidłowe spalanie drewna w kominku. Każde zaniedbanie w tym zakresie przekłada się na obniżony komfort cieplny, wzrost kosztów eksploatacyjnych oraz realne zagrożenie dla zdrowia mieszkańców związane z emisją tlenku węgla. Warto zainwestować w profesjonalny system dolotu powietrza już na etapie budowy lub modernizacji kominka koszt rzędu kilkuset złotych zwraca się w pierwszym sezonie grzewczym dzięki wyższej efektywności spalania i niższym rachunkom za drewno.
