Komin do gazu przez ścianę 60/100 – kompletny poradnik montażu 2026

Parametry techniczne i dobór średnicy do kotła gazowego

Średnica 60/100 mm to dziś standard dla większości wiszących kotłów kondensacyjnych o mocy do 24 kW. Wewnętrzna rura o średnicy 60 mm odprowadza spaliny, a płaszcz 100 mm jednocześnie zasysa powietrze do spalania bezpośrednio z zewnątrz. Taki układ eliminuje potrzebę osobnego kanału wentylacyjnego, co w praktyce oznacza oszczędność rzędu 2-3 tys. zł na budowie komina tradycyjnego.

• Parametry techniczne i dobór średnicy do kotła gazowego
• Montaż komina przez ścianę krok po kroku
• Przepisy i wymagania prawne przy wylocie spalin przez ścianę
• Najczęstsze błędy i porównanie systemów PP, stal oraz FLEX

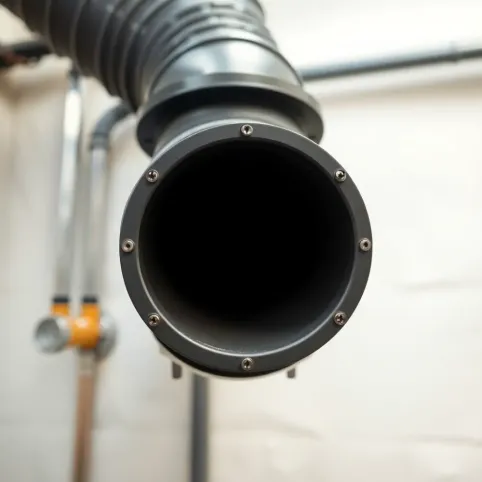

Polipropylen (PP) wytrzymuje temperaturę spalin do 120°C, a przy pracy kotła kondensacyjnego, gdzie temperatura na wylocie rzadko przekracza 80°C, zapas termiczny jest ogromny. Materiał jest odporny na działanie kondensatu o pH 3,5-4,5, czyli kwaśnego, który powstaje ze skroplenia pary wodnej zawartej w spalinach. Zewnętrzny płaszcz ze stali nierdzewnej malowanej proszkowo na biało chroni przed UV i korozją, jednocześnie estetycznie komponując się z elewacją.

Uszczelki wykonane z EPDM (kauczuku etylenowo-propylenowo-dienowego) zachowują elastyczność w zakresie od -40°C do +120°C. Nadciśnienie robocze dochodzi do 5000 Pa, co odpowiada parametrom pracy nowoczesnych palników modulowanych. Deklaracja właściwości użytkowych zgodna z normą PN-EN 14471 dla systemów z tworzyw sztucznych oraz znak CE potwierdzają certyfikat TÜV.

Dobór średnicy wynika z wymagań producenta kotła, nie z widzimisię instalatora. Przewymiarowanie zaburza ciąg, a zbyt mała średnica powoduje wzrost oporów i hałas przy pełnym obciążeniu palnika. Każdy model Vaillant z rodziny ecoTEC posiada w dokumentacji technicznej konkretny typ przyłącza, najczęściej właśnie 60/100 mm z rowkiem prowadzącym na uszczelkę.

Kompatybilność zestawu obejmuje modele ecoTEC plus VC, ecoTEC plus VCW, ecoCompact VSC, auroCompact VSC, ecoTEC exclusive VC, a także nowsze ecoTEC pure VU oraz ecoTEC pure VCW. Adapter kolanowy 87° z polipropylenu ma fabryczny kołnierz zgodny z przyłączem Vaillant, co eliminuje konieczność stosowania dodatkowych redukcji czy uszczelek przejściowych. Zestaw działa z kotłami o mocy do 21 kW w budynkach jednorodzinnych, co pokrywa zapotrzebowanie większości domów do 180 m².

Montaż komina przez ścianę krok po kroku

Zanim wiertło dotknie muru, trzeba ustalić trasę, sprawdzić nośność ściany i przygotować narzędzia. Komin koncentryczny poziomy wychodzi przez ścianę zewnętrzną pod kątem prostym, a jego oś powinna znajdować się co najmniej 30 cm poniżej sufitu lub 30 cm nad podłogą, w zależności od wytycznych producenta kotła. Punkt przebicia lokalizuje się tak, aby wylot nie był zasłonięty przez okap, balkon ani nasadę kominową sąsiedniego budynku.

Do pracy potrzebna będzie wiertnica diamentowa z koronką 130 mm (otwór musi mieć zapas 15 mm z każdej strony na izolację i zaprawę), poziomica, klucz imbusowy do obejm montażowych, silikon żaroodporny do uszczelnienia przejścia oraz pianka montażowa niskoprężna. Nieodzowny okazuje się detektor przewodów elektrycznych i zbrojenia, bo trafienie w stal w ścianie trójwarstwowej kończy się wymianą koronki.

Uwaga: przebijanie ściany nośnej wymaga opinii konstruktora. Otwór o średnicy 130 mm w żelbecie lub w ścianie z cegły pełnej musi być wykonany tak, by nie osłabić nadproża. W ściance działowej grubości 12 cm obejma montażowa nie utrzyma ciężaru zestawu, potrzebna jest kształtka oporowa.

Montaż zaczyna się od wywiercenia otworu z lekkim spadkiem 3° w kierunku kotła, czyli około 5 mm na każde 100 mm długości. Spadek zapobiega cofaniu się kondensatu do uszczelki na adapterze kotła, gdzie mógłby z czasem wymywać smar i powodować korozję kontaktową. Po wprowadzeniu rury wewnętrznej przez otwór sprawdza się luz obrotowy, a uszczelkę smaruje się cienką warstwą silikonu sanitarnego odpornego na temperaturę.

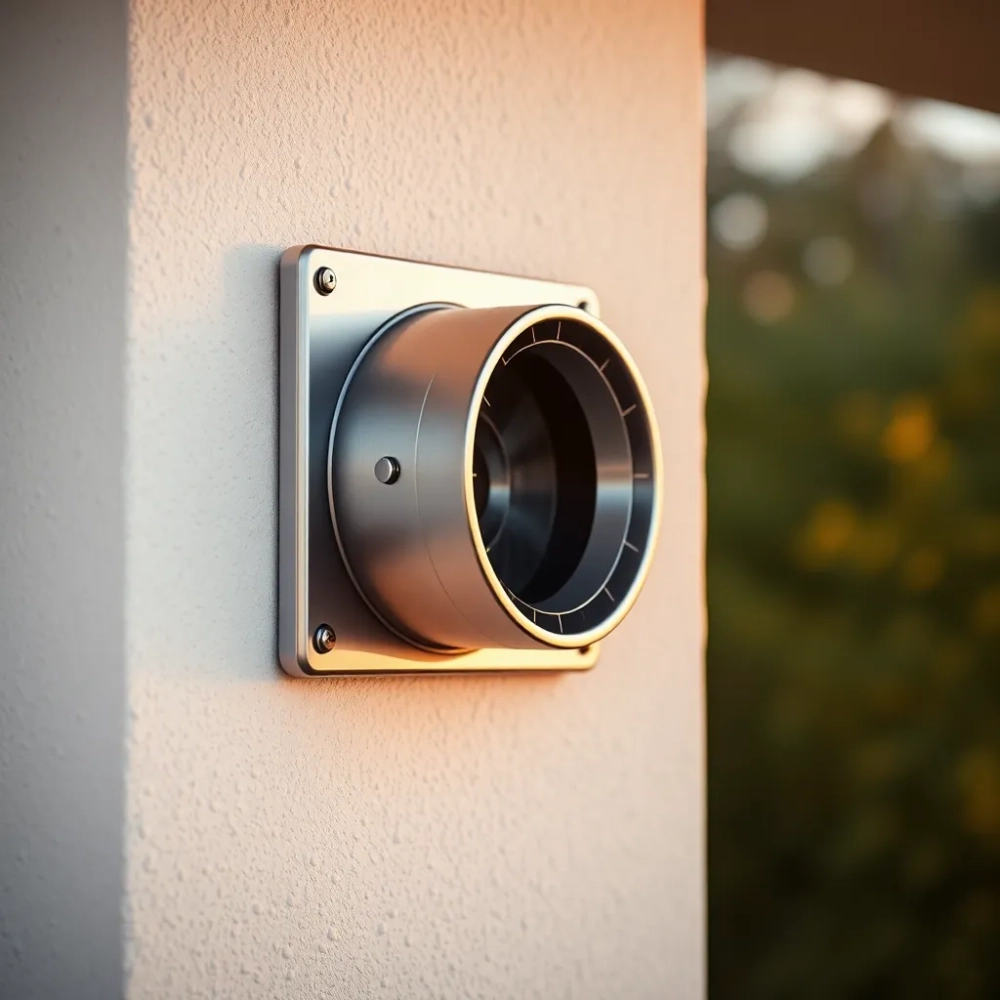

Czerpnia pozioma Ø60/100 o długości 730 mm trafia na zewnątrz, a rozeta silikonowa Ø100 maskuje przejście przez tynk. Adapter kolanowy 87° łączy wylot kotła z rurą wewnętrzną, a połączenie zatrzaskuje się charakterystycznym kliknięciem blokady bagnetowej. Na koniec sprawdza się szczelność pianką detekcyjną przy włączonym kotle na minimalnej mocy, obserwując, czy nie ulatnia się spaliny.

Całość zajmuje jednemu doświadczonemu instalatorowi od 3 do 5 godzin. W domu z gotową elewacją pojawia się dodatkowy etap odtworzenia ocieplenia i tynku wokół rozet, co wydłuża robotę o pół dnia. Po zakończeniu montażu komin oddaje się do odbioru przez mistrza kominiarskiego, który wpisuje protokół do dokumentacji kotłowni.

Przepisy i wymagania prawne przy wylocie spalin przez ścianę

Polskie prawo budowlane dopuszcza kominy przez ścianę wyłącznie w budynkach jednorodzinnych i mieszkalnych w zabudowie bliźniaczej, pod warunkiem że moc zainstalowanego kotła nie przekracza 21 kW. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065, z późn. zm.), precyzuje minimalne odległości wylotu od okien, drzwi i załamań ścian.

Wylot spalin musi znajdować się co najmniej 0,5 m od najbliższej krawędzi okna lub drzwi, a w przypadku okna uchylnego liczy się odległość od pozycji otwartej. Od załamania ściany zewnętrznej, narożnika wklęsłego lub wypukłego obowiązuje dystans 0,5 m, chyba że obliczenia rozprzestrzeniania spalin wykażą mniejszą strefę oddziaływania. Wysokość wylotu nad poziomem terenu to minimum 2,5 m, ale dopuszczalne jest obniżenie do 0,5 m, jeśli w odległości 8 m nie znajdują się przejścia dla pieszych i okna pomieszczeń mieszkalnych.

Norma PN-EN 15287-2 dotycząca kominów z wylotem przez ścianę szczegółowo opisuje warunki montażu czerpni i wyrzutni. Wyrzutnia spalin oraz czerpnia powietrza muszą być rozdzielone minimum 50 cm w poziomie lub 30 cm w pionie, jeśli czerpnia znajduje się poniżej wyrzutni. Producent systemu PEGASUS PP PS dostarcza elementy z fabrycznym rozstawem, co eliminuje ryzyko recyrkulacji spalin z powrotem do obiegu powietrza.

Spadek 3° w kierunku kotła, o którym wspomniano wyżej, wynika wprost z fizyki przepływu dwufazowego. Kondensat spływający po ściankach rury wewnętrznej nie może zalegać w najniższym punkcie, bo tam właśnie panuje najwyższe stężenie kwasu węglowego i siarkowego. Każdy milimetr cofnięcia się cieczy w stronę uszczelki skraca jej żywotność o około 10% w skali roku eksploatacji.

Warto wiedzieć: komin koncentryczny przez ścianę nie wymaga pozwolenia na budowę ani zgłoszenia, o ile mieści się w parametrach rozporządzenia. Wystarczy wpis w dokumentacji powykonawczej oraz protokół odbioru kominiarskiego. Urząd nadzoru budowlanego może żądać okazania deklaracji zgodności i certyfikatu systemu.

Najczęstsze błędy i porównanie systemów PP, stal oraz FLEX

Najczęstszy błąd to montaż zestawu bez sprawdzenia kierunku przepływu powietrza w kotłowni. Wlot czerpni od strony nawietrznej budynku zasysa powietrze zanieczyszczone spalinami z własnego wylotu, jeśli odległość jest mniejsza niż wymagana. Drugi grzech to zbyt płytki otwór w ścianie, bez spadku, przez co kondensat stoi w rurze i zamarza zimą, rozsadzając połączenie kielichowe.

Trzeci problem pojawia się, gdy instalator używa zwykłego silikonu zamiast żaroodpornego. Standardowy silikon octanowy traci elastyczność powyżej 80°C i twardnieje, tworząc mikropęknięcia. Uszczelka EPDM w kielichu polipropylenowym sama w sobie jest szczelna, ale silikon na rozecie ściennej pełni funkcję kompensacji ruchów termicznych elewacji, więc musi wytrzymać cykliczne nagrzewanie i stygnięcie.

System polipropylenowy wygrywa ceną i wagą w kotłach kondensacyjnych. Rura PP waży około 1,2 kg/mb, a stalowa 2,8 kg/mb, co ma znaczenie przy montażu na ścianie kartonowo-gipsowej. Stal nierdzewna pozostaje jedynym wyborem przy kotle tradycyjnym, wysokotemperaturowym, gdzie spaliny przekraczają 200°C. FLEX aluminiowy sprawdza się tam, gdzie trasa wymaga łuków o promieniu poniżej 30 cm, ale jego chropowata wewnętrzna powierzchnia zwiększa opory i utrudnia czyszczenie.

Kiedy nie wybrać PP? Gdy kocioł pracuje w trybie wysokotemperaturowym powyżej 110°C, na przykład w instalacji z grzejnikami żeliwnymi bez regulacji pogodowej. Gdy ściana zewnętrzna ma grubość powyżej 60 cm i wymaga więcej niż trzech elementów przedłużających, bo każde dodatkowe połączenie to potencjalny punkt nieszczelności. Gdy budynek nie jest jednorodzinny i moc kotła przekracza 21 kW, wtedy potrzebny jest komin tradycyjny z wentylacją.

Przy standardowej ścianie dwuwarstwowej o grubości 30-40 cm wystarcza sam zestaw 790 mm bez przedłużek. Ściana 50 cm wymaga jednego elementu 500 mm, a 70 cm dwóch elementów 500 mm połączonych obejmą montażową w połowie drogi. Każde połączenie kielichowe smaruje się pastą silikonową do uszczelek EPDM, co zmniejsza tarcie przy montażu i zapewnia szczelność dyfuzyjną na poziomie klasy H1 według normy PN-EN 14471.

Decyzja o wyborze komina koncentrycznego 60/100 do kotła Vaillant sprowadza się do trzech zmiennych: mocy urządzenia, grubości ściany i trasy przebicia. Przy domu jednorodzinnym do 180 m², kotle do 21 kW i ścianie do 40 cm zestaw 790 mm pokrywa zapotrzebowanie bez żadnych przedłużek. Powyżej tych wartości dobiera się elementy uzupełniające z tej samej serii, zachowując ciągłość materiałową i gwarancyjną.

Zamówienie kompletnego zestawu z adapterem dedykowanym Vaillant eliminuje ryzyko niedopasowania kołnierzy i pozwala oddać instalację do użytku od razu po odbiorze kominiarskim. Pomoc techniczna producenta obejmuje dobór średnicy, weryfikację trasy i przesłanie schematu montażowego pod konkjalne parametry kotła, co skraca czas instalacji nawet o połowę.
