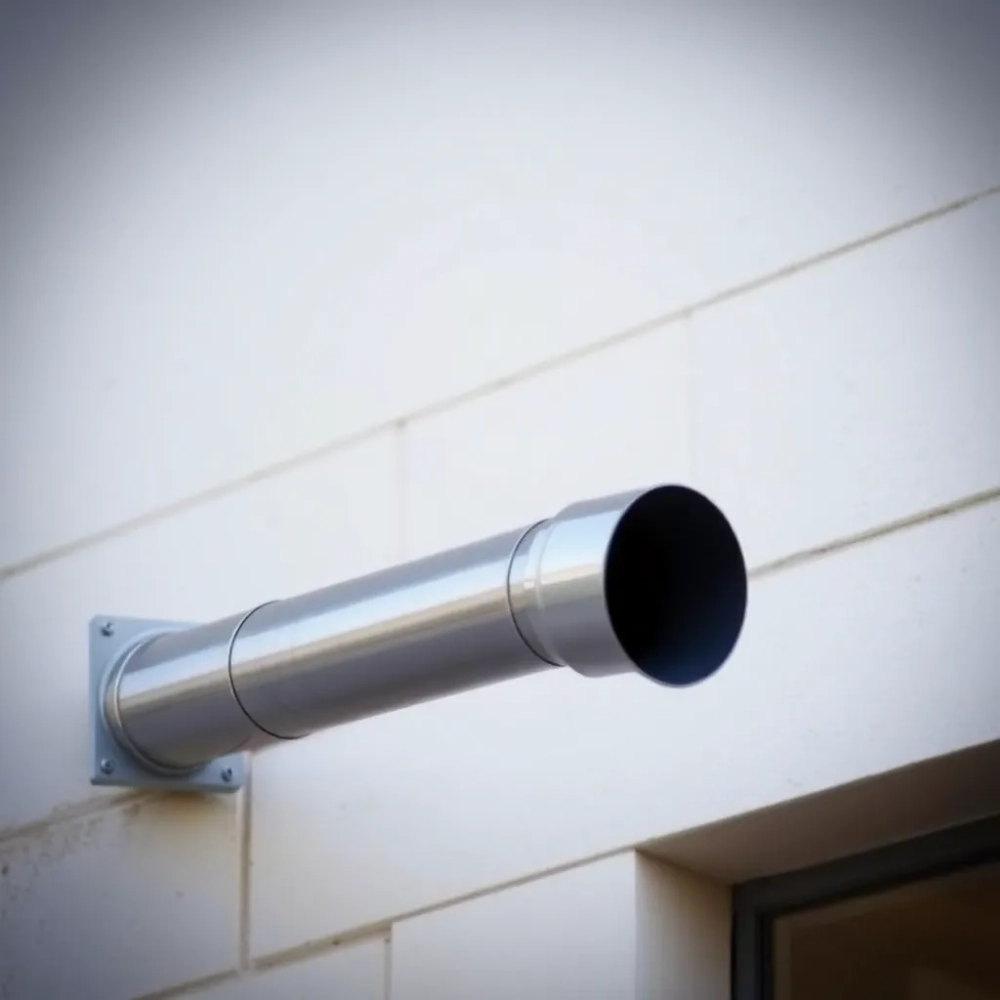

Komin poziomy do pieca kondensacyjnego – co wolno, a czego nie?

Wyrzut spalin przez ścianę to najczęściej wybierany sposób podłączenia nowoczesnego kotła gazowego w domach bez tradycyjnego komina, ale równie często źródło problemów przy odbiorze budynku i reklamacjach gwarancyjnych. Prawidłowy komin poziomy do pieca kondensacyjnego wymaga spełnienia konkretnych wymogów technicznych i formalnych, a ich zignorowanie potrafi słono kosztować. Poniżej znajdziesz kompendium, które prowadzi od przepisu § 175, przez realne ograniczenia systemu C1, aż po listę kontrolną pozwalającą uniknąć najczęstszych błędów inwestorskich.

• Komin poziomy do pieca kondensacyjnego wymagania § 175 i odległości wylotu
• Wady i ograniczenia poziomego wyrzutu spalin z pieca kondensacyjnego
• Kiedy wybrać komin pionowy zamiast poziomego do pieca kondensacyjnego
• Lista kontrolna przed montażem komina poziomego do pieca kondensacyjnego

Komin poziomy do pieca kondensacyjnego wymagania § 175 i odległości wylotu

System powietrzno-spalinowy typu C1 składa się z dwóch współśrodkowych przewodów: wewnętrznego, odprowadzającego spaliny, oraz zewnętrznego, zasysającego powietrze do spalania. Kocioł pobiera tlen bezpośrednio z zewnątrz, dzięki czemu nie zużywa tlenu z pomieszczenia ani nie wymaga dodatkowej wentylacji nawiewnej. Całość działa na zasadzie naturalnego ciągu wytwarzanego przez wentylator kotła, a powietrze i spaliny płyną w przeciwnych kierunkach wewnątrz jednego przewodu koncentrycznego.

Najpopularniejsze średnice przewodów koncentrycznych to 60/100 mm oraz 80/125 mm. Pierwsza wartość oznacza średnicę wewnętrzną rury spalinowej, druga zewnętrzną rury powietrznej. Mniejszy system 60/100 stosuje się przy kotłach o mocy do około 24 kW, większy 80/125 tam, gdzie projektant potrzebuje dłuższego odcinka poziomego lub wyższej sprawności ciągu. Wybór średnicy wpływa bezpośrednio na dopuszczalną długość przewodu, którą producent podaje w dokumentacji technicznej kotła.

Polskie przepisy budowlane regulują kwestię wyrzutu spalin przez ścianę przede wszystkim w paragrafie 175 Warunków Technicznych. Dla budynków mieszkalnych jednorodzinnych, rekreacyjnych i zagród dopuszczalna moc kotła z zamkniętą komorą spalania i wyrzutem przez ścianę wynosi do 21 kW. W budynkach wielokondygnacyjnych limit spada radykalnie do 5 kW, co w praktyce eliminuje tę metodę przy standardowych kotłach kondensacyjnych o mocy 19-24 kW. Budynki produkcyjne, magazynowe i hale sportowe nie mają ograniczenia mocy, lecz obowiązują je ostrzejsze wymogi lokalizacyjne.

Tabela 1. Limity mocy kotła przy wyrzucie przez ścianę

Minimalne odległości wylotu spalin od elementów otoczenia wynikają bezpośrednio z konieczności rozcieńczenia produktów spalania zanim opadną one do poziomu okien, drzwi czy miejsc przebywania ludzi. W budynkach mieszkalnych wylot musi znajdować się co najmniej 0,5 m od okien, 2,5 m nad poziomem terenu (z możliwością obniżenia do 0,5 m pod warunkiem braku miejsc rekreacyjnych w promieniu 8 m) oraz 3 m od sąsiedniego wylotu spalin. Te wartości wyglądają liberalnie, ale na wąskiej działce miejskiej potrafią skutecznie zablokować montaż.

W budynkach produkcyjnych, magazynowych i halach sportowych wymagania są wyraźnie ostrzejsze ze względu na intensywność użytkowania i potencjalne zagrożenie dla większych grup osób. Wylot spalin musi znajdować się minimum 3 m nad terenem, 8 m od granicy działki oraz 12 m od najbliższego okna w sąsiednim budynku. Brak limitu mocy w tej kategorii wynika z faktu, że obiekty przemysłowe mają własne, niezależne systemy wentylacji i nie występuje tam problem niedotlenienia pomieszczeń.

Tabela 2. Minimalne odległości wylotu spalin

Przewody koncentryczne stosowane w systemie C1 muszą spełniać wymagania normy PN-EN 14471 dotyczącej przewodów spalinowych z tworzywa sztucznego oraz posiadać oznakowanie CE. W praktyce oznacza to konieczność stosowania elementów jednego producenta w ramach całej instalacji, mieszanie systemów różnych firm grozi utratą szczelności i gwarancji. Rury aluminiowe lub ze stali nierdzewnej dopuszcza się wyłącznie tam, gdzie producent kotła wprost je wskazuje w dokumentacji.

Wady i ograniczenia poziomego wyrzutu spalin z pieca kondensacyjnego

Najpoważniejszym ograniczeniem systemu C1 pozostaje limit mocy kotła. Dla budynków mieszkalnych wielokondygnacyjnych 5 kW to wartość, która nie pokryje zapotrzebowania na ogrzewanie nawet małego mieszkania, a w konsekwencji wymusza przejście na instalację pionową. W domach jednorodzinnych granica 21 kW pokrywa większość standardowych realizacji, lecz w domach pasywnych lub po termomodernizacji z rekuperacją nadal bywa niewystarczająca. Wartość ta nie wynika z fizyki urządzenia, lecz z bilansu tlenowego budynku oraz kalkulacji ryzyka dla przechodniów.

Kondensat powstający w niskotemperaturownych kotłach kondensacyjnych zawiera kwasy, które w kontakcie z niezabezpieczoną elewacją pozostawiają trwałe, trudne do usunięcia zacieki. Problem nasila się przy nieprawidłowym montażu deflektora wylotu, czyli elementu kierującego strumień spalin w dół lub w kierunku przeciwnym do ściany budynku. Brak deflektora skutkuje osadzaniem się brązowych plam na tynku w promieniu kilku metrów od wylotu, a usunięcie ich wymaga ponownego malowania elewacji.

Wiatr stanowi kolejny czynnik degradujący pracę instalacji poziomej. Silny podmuch prostopadły do ściany potrafi wytworzyć nadciśnienie na wylocie, co zakłóca ciąg kominowy i prowadzi do zadziałania zabezpieczenia kotła. Deflektor pozwala ograniczyć to zjawisko, lecz w miejscach narażonych na regularne, silne wiatry (otwarte tereny, wzniesienia) projektanci często rekomendują przejście na wyrzut pionowy przez dach.

Właściciel kotła musi mieć świadomość, że samowolna zmiana długości przewodu, zastosowanie elementów spoza systemu producenta lub rezygnacja z deflektora może skutkować odmową odbioru budynku przez nadzór budowlany. To z kolei generuje konieczność przebudowy instalacji na koszt inwestora, a w skrajnych przypadkach prowadzi do mandatu za użytkowanie obiektu bez wymaganych pozwoleń. Równie poważną konsekwencją jest utrata gwarancji producenta kotła, który uzależnia ją od zgodności instalacji z dokumentacją.

Kiedy wybrać komin pionowy zamiast poziomego do pieca kondensacyjnego

Instalacja typu C2 różni się od C1 jednym kluczowym detalem: pobór powietrza następuje w innym miejscu niż wylot spalin. Powietrze może być zasysane z fasady budynku, a spaliny odprowadzane pionowo przez dach. Taka konfiguracja znosi limit mocy w budynkach mieszkalnych, ponieważ spaliny rozcieńczają się w przestrzeni nad dachem zamiast na wysokości chodnika. W budynkach wielokondygnacyjnych to często jedyna legalna opcja przy mocy kotła powyżej 5 kW.

System C3 zakłada osobne kanały spalinowe i powietrzne poprowadzone jako dwa niezależne przewody, łączące się dopiero w kominie zbiorczym. Stosuje się go w kaskadach kotłowni lub w budynkach z istniejącym tradycyjnym kominem murowanym, który po przebudowie staje się szybem dla obu przewodów. Takie rozwiązanie pozwala obsłużyć moc rzędu 30-50 kW i więcej, a jednocześnie zachować estetykę elewacji wolną od jakichkolwiek wylotów.

Koszt wykonania komina pionowego jest wyższy od poziomego o około 30-50%, w zależności od długości przewodu i konieczności przebicia dachu. W przeliczeniu na metr bieżący kompletnego systemu powietrzno-spalinowego ceny kształtują się następująco:

Tabela 3. Orientacyjne ceny systemów kominowych (PLN/mb przewodu)

Decyzja o wyborze systemu powinna zapaść przed zakupem kotła, ponieważ dokumentacja techniczna urządzenia precyzyjnie określa dopuszczalne konfiguracje przewodów. Próba dopasowania komina do już zakupionego kotła bywa przyczyną sytuacji, w której jedynym rozwiązaniem pozostaje wymiana urządzenia na model o niższej mocy. Świadomy inwestor zaczyna od analizy warunków zabudowy i dopiero na tej podstawie dobiera kocioł oraz system odprowadzenia spalin.

Lista kontrolna przed montażem komina poziomego do pieca kondensacyjnego

Pierwszym krokiem jest weryfikacja mocy kotła względem § 175 Warunków Technicznych dla konkretnego typu budynku. W domu jednorodzinnym limit 21 kW pokrywa typowe potrzeby, lecz w budynku wielokondygnacyjnym 5 kW wymusza rezygnację z systemu C1. Wartość tę trzeba sprawdzić w projekcie budowlanym, a nie w katalogu producenta, bo to przepis prawa, nie fizyka urządzenia, decyduje o legalności instalacji.

Drugim krokiem jest pomiar odległości od planowanego wylotu do okien, drzwi, granicy działki i ewentualnych miejsc rekreacyjnych. Minimalne 0,5 m od okna łatwo zachować na otwartej działce, lecz w gęstej zabudowie miejskiej potrafi wymagać przesunięcia kotłowni lub zmiany elewacji, na której montowany jest wylot. Pomiar w terenie wykonuje projektant lub uprawniony instalator, nie inwestor na oko.

Montaż systemu spalinowego może wykonać wyłącznie osoba posiadająca uprawnienia kominiarskie lub energetyczne SEP. Samodzielna instalacja, nawet wykonana z najlepszych komponentów, skutkuje odmową odbioru kominiarskiego i utratą gwarancji kotła.

Trzecim krokiem jest sprawdzenie, czy producent kotła dopuszcza konkretną długość i konfigurację przewodu. Każdy kocioł ma indywidualny wykres dopuszczalnych odcinków prostych i kolan, po przekroczeniu którego wentylator traci zdolność do utrzymania właściwego ciągu. Typowy komin poziomy do pieca kondensacyjnego w systemie 60/100 mm może mieć maksymalnie 4-6 metrów odcinka prostego, natomiast 80/125 mm pozwala na 8-12 metrów. Każde kolano 90° redukuje tę wartość o około 1,5-2 metry efektywnej długości.

Czwartym krokiem jest weryfikacja, czy przewody posiadają oznakowanie CE i są zgodne z normą PN-EN 14471. Elementy bez oznaczenia CE nie powinny trafiać do legalnej instalacji, ponieważ ich szczelność i odporność termiczna nie została potwierdzona niezależnym badaniem. Kompletny system od jednego producenta to gwarancja kompatybilności złącz i uszczelek.

Piątym krokiem jest zaplanowanie odprowadzenia kondensatu. Kocioł kondensacyjny produkuje kilka litrów skondensowanej wody na dobę, którą trzeba odprowadzić do kanalizacji lub neutralizatora. Przy wyrzucie poziomym odpływ kondensatu wykonuje się najczęściej w najniższym punkcie przewodu, z syfonem zapobiegającym cofaniu się spalin.

Przed pierwszym uruchomieniem kotła warto poprosić mistrza kominiarskiego o pisemny protokół odbioru instalacji spalinowej. Dokument ten stanowi podstawę gwarancji producenta i dowód zgodności z przepisami w razie kontroli nadzoru budowlanego.

Szóstym krokiem jest ustalenie lokalizacji deflektora wylotu, chroniącego elewację przed zaciekami. Deflektor montuje się na samym końcu przewodu koncentrycznego i kieruje spaliny w dół lub równolegle do ściany. Jego brak w dłuższej perspektywie oznacza konieczność odświeżania elewacji co kilka sezonów grzewczych.

Siódmym krokiem jest uzgodnienie trasy przewodu przez ścianę, najlepiej w miejscu nienarażonym na bezpośrednie działanie wiatru. Ściany osłonięte innym budynkiem, gankiem lub ścianą szczytową są bezpieczniejsze niż elewacje frontowe wystawione na zachód lub północ, skąd najczęściej wieją silne wiatry. Wybór elewacji wpływa na trwałość instalacji, nie tylko na jej zgodność z prawem.

Ósmym krokiem jest sprawdzenie warunków zabudowy zapisanych w miejscowym planie zagospodarowania przestrzennego lub decyzji o warunkach zabudowy. W niektórych gminach obowiązują dodatkowe ograniczenia estetyczne, zabraniające widocznych wylotów od strony ulicy. Konsultacja z urzędem przed montażem pozwala uniknąć sytuacji, w której instalacja działa, lecz narusza zapisy planu miejscowego.

Instalacja niezgodna z § 175 Warunków Technicznych, normą PN-EN 14471 lub instrukcją producenta kotła skutkuje odmową odbioru budynku, mandatem nałożonym przez nadzór budowlany oraz utratą gwarancji urządzenia. Koszty demontażu i ponownego montażu w prawidłowej konfiguracji wielokrotnie przewyższają oszczędności wynikające z pominięcia tych wymagań.

Wyrzut spalin z pieca kondensacyjnego przez ścianę to rozwiązanie w pełni bezpieczne i zgodne z prawem, o ile spełnione są trzy warunki: moc kotła mieści się w limicie § 175, zachowane są minimalne odległości od okien, terenu i granicy działki, a cały system pochodzi od jednego producenta i posiada oznakowanie CE. W razie wątpliwości co do dopuszczalnej długości przewodu lub warunków na działce warto skonsultować się z uprawnionym projektantem instalacji sanitarnych jeszcze przed zakupem kotła. Dobrze zaprojektowany komin poziomy do pieca kondensacyjnego posłuży bezawaryjnie przez cały okres eksploatacji urządzenia, a jedynym wymogiem ze strony użytkownika pozostanie okresowy przegląd kominiarski zgodnie z obowiązującym prawem.
