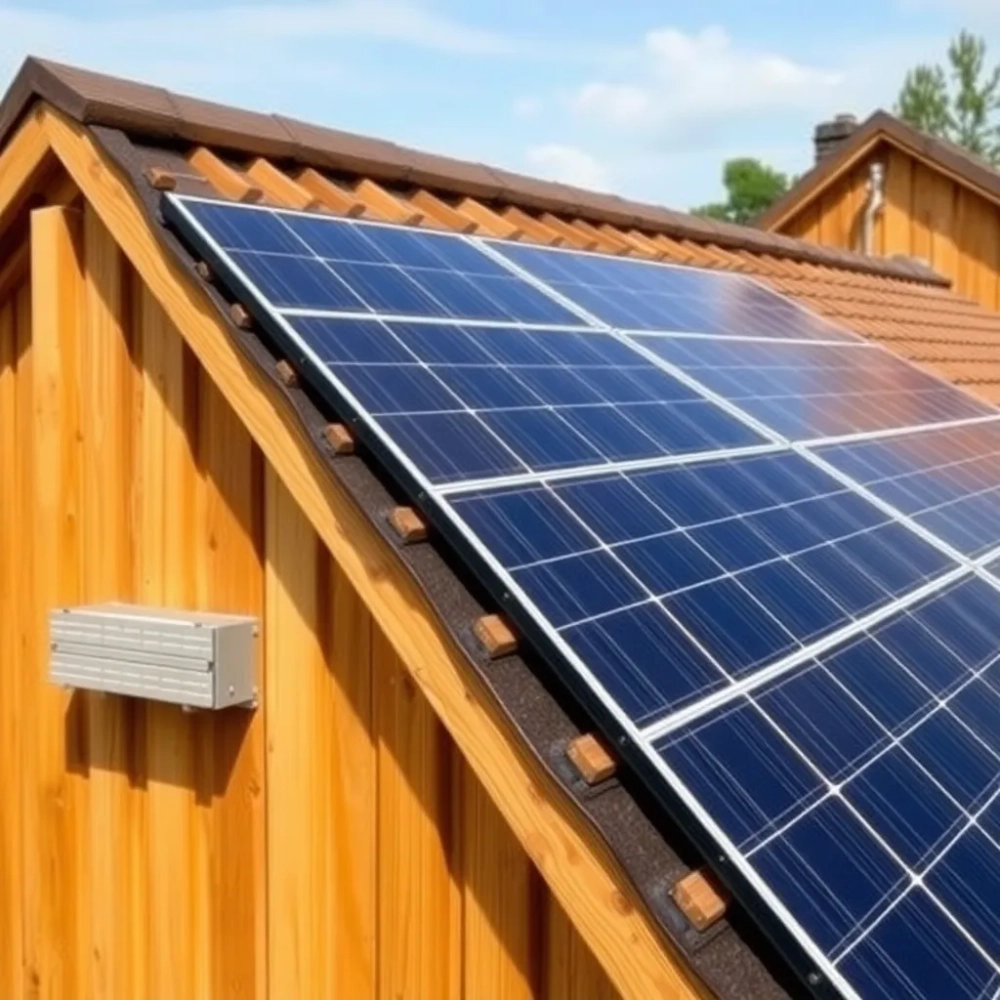

Montaż paneli fotowoltaicznych na dachu drewnianym pokrytym papą

Każdy, kto staje przed perspektywą montażu paneli fotowoltaicznych na dachu drewnianym pokrytym papą, ma przed oczami ten sam obraz: czarne, elastyczne pokrycie, które zdaje się krzyczeć przy każdym przewierceniu, oraz belki stropowe, co do których nie ma się stuprocentowej pewności, czy udźwigną dodatkowe kilogramy. To połączenie budzi uzasadniony niepokój, ponieważ łączy dwa materiały o zupełnie odmiennej mechanice: papę, która chroni przed wodą kosztem szczelności każdego otworu, i drewno, które reaguje na wilgoć, temperaturę oraz obciążenia punktowe w sposób trudny do przewidzenia bez rzetelnej analizy. W poniższym tekście znajdziesz konkretne kryteria oceny takiego dachu, cztery sprawdzone metody mocowania wraz z ich ograniczeniami, a także wzór na dobór balastu i zestaw formalności, które decydują o tym, czy instalacja w ogóle może ruszyć.

• Ocena stanu papy i nośności dachu przed instalacją PV
• Metody montażu fotowoltaiki na papie: balastowa, klejona, kotwowa i zgrzewana
• Szczelność dachu z papy po montażu paneli jak uniknąć przecieków
• Formalności i bezpieczeństwo instalacji PV na dachu pokrytym papą

Ocena stanu papy i nośności dachu przed instalacją PV

Zanim ktokolwiek wyciągnie wiertarkę albo rozstawi bloczki balastowe, dach wymaga audytu wizualnego połączonego z przeglądem dokumentacji projektowej. Liczy się nie tylko wiek pokrycia, ale przede wszystkim jego typ, ponieważ papa oksydowana zachowuje się inaczej niż papa modyfikowana SBS, a ta z kolei zasadniczo różni się od membrany EPDM. Pierwsza robi się krucha i pęka przy zginaniu, druga zachowuje elastyczność do około minus dwudziestu stopni, a trzecia w ogóle nie jest klasyfikowana jako papa, choć w praktyce pełni tę samą funkcję i bywa z nią mylona.

Na powierzchni szukamy czterech sygnałów ostrzegawczych: spękań wzdłuż zakładów, wybrzuszeń świadczących o odparowanej wilgoci, zacieków na stropie od spodu oraz pęcherzy wypełnionych wodą. Każdy z nich oznacza, że hydroizolacja straciła ciągłość i wymaga naprawy przed przyjęciem jakiegokolwiek obciążenia. Sama wymiana zużytej warstwy na nową papę termozgrzewalną kosztuje znacznie mniej niż późniejsze szukanie przyczyny zacieku pod stopami konstrukcji.

Równolegle trzeba ustalić nośność stropu, a ta w budynkach z drewnianą więźbą waha się zwykle od 80 do 120 kilogramów na metr kwadratowy przy systemach balastowych. Wartość tę podaje projekt budowlany albo obliczenia statyczne wykonane przez konstruktora. Bez tych danych każda instalacja balastowa jest ruletką, ponieważ obciążenie rozkłada się punktowo przez stopy konstrukcji, a te z kolei przekazują siłę na pojedyncze belki.

Checklist przed rozpoczęciem prac

Przed podpisaniem umowy z wykonawcą warto odhaczyć dziesięć punktów, które decydują o bezpieczeństwie całej inwestycji.

• Typ i grubość papy oraz rok jej ułożenia.
• Obecność i lokalizacja pęcherzy, spękań oraz wybrzuszeń.
• Nośność stropu potwierdzona dokumentacją lub obliczeniami.
• Strefa wiatrowa i śniegowa według PN-EN 1991-1-4 oraz PN-EN 1991-1-3.
• Kierunek i kąt spadku połaci oraz dostęp do słońca przez cały dzień.
• Odległość komina, anten i innych przeszkód od planowanego pola modułów.
• Dostępność trasy kablowej od inwertera do rozdzielni.
• Stan instalacji odgromowej i możliwość jej rozbudowy.
• Moc planowanej instalacji w kontekście zgłoszenia lub pozwolenia.
• Warunki gwarancji producenta papy oraz modułów w kontekście montażu.

Jeżeli choćby jeden punkt budzi wątpliwości, lepiej zlecić dodatkową ekspertyzę niż liczyć na szczęście przy pierwszym mocniejszym wietrze. Systemy fotowoltaiczne pracują przez dwadzieścia pięć lat, a ich awaria zwykle oznacza kosztowny demontaż, dlatego etap przygotowawczy zwraca się wielokrotnie.

Metody montażu fotowoltaiki na papie: balastowa, klejona, kotwowa i zgrzewana

Wybór technologii mocowania zależy od trzech czynników: stanu papy, nośności stropu oraz gotowości inwestora do naruszenia poszycia. Każda z czterech metod sprawdza się w innej sytuacji i żadna nie jest uniwersalna. Poniżej przedstawiam mechanikę każdego rozwiązania wraz z ograniczeniami, które wykonawca powinien wymienić przed podpisaniem umowy.

System balastowy

Konstrukcja spoczywa na dachu pod własnym ciężarem bez jakiegokolwiek przebicia poszycia. Stopy ramy przykrywa mata ochronna z EPDM, która rozkłada obciążenie punktowe i chroni papę przed migracją plastyfikatorów. Bloczki betonowe albo korytka wypełnione żwirem mocują profile do podłoża siłą tarcia, którą dobiera się na podstawie strefy wiatrowej i kąta nachylenia modułów.

Wzór na minimalny balast przyjmuje postać: masa bloczków równa się iloczynowi współczynnika siły wiatru, pola powierzchni modułu i współczynnika tarcia między matą a papą, podzielonemu przez współczynnik bezpieczeństwa. Przykładowo dla modułu o wymiarach 1,7 na 1,0 metra ustawionego pod kątem piętnastu stopni w drugiej strefie wiatrowej wychodzi około 75 kilogramów na stopę, co daje łącznie od 80 do 120 kilogramów na metr kwadratowy pola modułów.

System balastowy sprawdza się, gdy strop ma zapas nośności, a papa jest nowa i czysta. Nie nadaje się na dachy o spadku powyżej pięciu stopni bez dodatkowego kotwienia, w strefach wiatrowych powyżej trzeciej oraz wszędzie tam, gdzie każdy dodatkowy kilogram rodzi pytania o konstrukcję.

System klejony

Stopy konstrukcji przykleja się do papy za pomocą kleju kompatybilnego chemicznie z bitumem, zwykle na bazie poliuretanu albo żywicy MS. Klej tworzy elastyczną spoinę, która kompensuje ruchy termiczne papy i metalu bez pękania, co jest kluczowe przy dachach narażonych na duże wahania temperatury.

Przygotowanie podłoża ogranicza się do odtłuszczenia i zmatowienia papy, a sam montaż trwa krócej niż w wariancie balastowym, ponieważ odpada logistyka bloczków. Trwałość połączenia zależy od czystości powierzchni i temperatury aplikacji, dlatego prace wykonuje się przy podłożu mającym od dziesięciu do trzydziestu pięciu stopni.

System klejony nie sprawdza się na mocno zdegradowanej papie, której górna warstwa się sypie, oraz na dachach, gdzie producent papy wyklucza obciążenia inne niż punktowe. Po dziesięciu latach eksploatacji zaleca się kontrolę spoin i ich ewentualne odnowienie.

System kotwowy

Kotwy mechaniczne przechodzą przez papę do stropu i uszczelniane są kołnierzem z membrany EPDM albo mankietem termokurczliwym. To rozwiązanie zapewnia najwyższą odporność na ssanie wiatru, ale wymaga pewności, że strop i warstwy pod papą wytrzymają siłę wyrywającą sięgającą kilku kiloniutonów na jeden punkt.

Każde przebicie oznacza przerwanie ciągłości hydroizolacji w jednym miejscu, dlatego liczba kotwi powinna być minimalna, a ich rozmieszczenie starannie zaplanowane. Uszczelnienie wykonuje się zawsze po stronie górnej papy, aby woda nie zalegała wokół trzpienia, lecz spływała po kołnierzu do dalszej części pokrycia.

System kotwowy stosuje się na dachach o niewystarczającej nośności dla balastu i tam, gdzie kąt nachylenia albo strefa wiatrowa wykluczają rozwiązania lżejsze. Nie powinno się go używać przy starych stropach drewnianych o nieznanej geometrii belek, ponieważ kotwa może trafić w pustkę i nie utrzymać zakładanego momentu.

System zgrzewany

Stopy albo płyty montażowe zgrzewa się bezpośrednio z papą termozgrzewalną palnikiem albo automatem indukcyjnym. Spoina tworzy jednorodne połączenie z materiałem pokrycia, które pracuje razem z nim przy zmianach temperatury.

Zgrzewanie wymaga doświadczonej ekipy i czystej papy o odpowiedniej gramaturze, ponieważ zbyt cienka warstwa może ulec przepaleniu. Po zakończeniu montażu przeprowadza się próbę wodoodporności, zwykle zalewając pole modułów wodą na kilka godzin i obserwując strop od spodu.

Metoda zgrzewana nie pasuje do pap oksydowanych ani membran EPDM, ponieważ ich temperatura mięknienia jest inna niż papy modyfikowanej SBS. Nie stosuje się jej także na dachach, gdzie lokalne przepisy lub warunki gwarancji zabraniają użycia otwartego ognia.

Szczelność dachu z papy po montażu paneli jak uniknąć przecieków

Każdy panel zamontowany na dachu z papą zmienia rozkład obciążeń, a wraz z nim trasy spływu wody. Woda, która wcześniej swobodnie zmywała kurz z połaci, teraz napotyka ramy, stopy i kable, a w miejscach zacienionych tworzy kałuże, które nie wysychają między opadami. Maty ochronne z EPDM pod stopami konstrukcji pełnią podwójną funkcję: rozkładają nacisk na powierzchnię kilkudziesięciu centymetrów kwadratowych i chronią papę przed mechanicznym przecieraniem, które przy cyklach termicznych prowadzi do mikropęknięć.

Kluczowy jest sam kształt maty oraz jej grubość. Maty o grubości trzech milimetrów i twardości Shore A w granicach siedemdziesięciu mają wystarczającą sprężystość, by kompensować nierówności podłoża, a jednocześnie nie wgniatają się w papę pod ciężarem bloczków. Cienka folia polietylenowa nie zdaje egzaminu, ponieważ pod wpływem obciążenia i temperatury ulega ściskaniu i odsłania papę.

Przepusty kablowe i kotwy wymagają osobnego podejścia. Każdy otwór należy wyciąć stożkowo w górę, aby woda nie stała wokół rurki, lecz spływała na zewnątrz. Mankiet termokurczliwy albo kołnierz z EPDM powinien zachodzić na papę co najmniej dziesięć centymetrów we wszystkich kierunkach, a na obrzeżach dodatkowo docisnąć go szyną dociskową przykręconą do konstrukcji, a nie do pokrycia.

Wentylacja pod modułami to kolejny parametr, który ma swoje uzasadnienie w fizyce, nie w marketingu. Odstęp od dziesięciu do piętnastu centymetrów wystarcza, by powietrze pod panelami nagrzewało się wolniej niż sam moduł, a spadek temperatury o pięć do dziesięciu stopni podnosi sprawność o jeden do dwóch procent. Pięćdziesięciocentymetrowe odstępy, które pojawiają się w niektórych poradnikach, pochłaniają powierzchnię dachu bez proporcjonalnego zysku energetycznego.

Kąt nachylenia i odstępy między rzędami

Nachylenie piętnaście stopni daje rozsądny kompromis między produkcją a zapotrzebowaniem na balast, ale nachylenie dwadzieścia pięć stopni zwiększa uzyski roczne o siedem do dziesięciu procent kosztem około trzydziestu procent większego balastu. Wybór zależy od tego, czy inwestorowi bardziej zależy na maksymalnej produkcji, czy na lekkiej konstrukcji.

Odległość między rzędami przy piętnastu stopniach nachylenia wynosi wysokość modułu razy dwa i pół do trzech. Dla panelu o wysokości 1,7 metra daje to od 4,2 do 5,1 metra odstępu, aby cień zimowego słońca nie zasłaniał kolejnego rzędu. Przy dwudziestu pięciu stopniach mnożnik rośnie do trzech i pół, co trzeba uwzględnić przy projektowaniu powierzchni roboczej.

Serwis i konserwacja

Przeglądy okresowe co sześć miesięcy obejmują kontrolę mat ochronnych, naciągu śrub oraz stanu uszczelek. Raz w roku warto wykonać test szczelności polegający na zalaniu fragmentu dachu wodą i obserwacji stropu od wewnątrz przez dwadzieścia cztery godziny. Taka kontrola kosztuje kilkaset złotych, a wykrywa problemy zanim przerodzą się w zaciek na ociepleniu.

Formalności i bezpieczeństwo instalacji PV na dachu pokrytym papą

Montaż paneli fotowoltaicznych na dachu drewnianym pokrytym papą podlega tym samym przepisom co każda inna instalacja PV, ale ze względu na obciążenie konstrukcji i ewentualne przebicia hydroizolacji wymaga dodatkowej staranności. Zgodnie z Prawem budowlanym instalacja o mocy do pięćdziesięciu kilowatów wymaga jedynie zgłoszenia, o ile nie zmienia konstrukcji budynku oraz nie wymaga pozwolenia na budowę. Przekroczenie progu mocy albo zmiana elementów nośnych więźby oznacza konieczność uzyskania pozwolenia, a to za sobą pociąga projekt budowlany i kierownika budowy.

Zgłoszenie składa się w starostwie powiatowym albo urzędzie miasta na prawach powiatu, dołączając opis instalacji, schemat elektryczny oraz zaświadczenie o kwalifikacjach instalatora. Urząd ma dwadzieścia jeden dni na wniesienie sprzeciwu; brak odpowiedzi w tym terminie oznacza milczącą zgodę. Każde odstępstwo od zgłoszenia, na przykład zamiana systemu balastowego na kotwowy po fakcie, wymaga aneksu albo nowego zgłoszenia.

Wymagane dokumenty i normy

Oprócz zgłoszenia warto zadbać o protokół szczelności dachu wykonany przez wykonawcę oraz polisę ubezpieczeniową obejmującą ryzyko związane z instalacją PV. Ubezpieczyciele coraz częściej wymagają potwierdzenia, że konstrukcja montażowa spełnia normy PN-EN 1991-1-4 w zakresie obciążenia wiatrem oraz PN-EN 1991-1-3 dla śniegu, co oznacza obliczenia statyczne podpisane przez osobę z uprawnieniami.

W praktyce ubezpieczenie nieruchomości z rozszerzeniem o instalację PV chroni zarówno przed pożarem, jak i przed skutkami gradobicia, które potrafi uszkodzić nie tylko moduły, ale i konstrukcję montażową. Warto zwrócić uwagę na wyłączenia dotyczące dachów o nieznanej nośności oraz tych, gdzie montaż wykonano bez dokumentacji.

Bezpieczeństwo pracy i przepisy BHP

Prace na dachu drewnianym wymagają zabezpieczenia krawędzi oraz aseguracji linowej, ponieważ drewno pozwala na pewne ustawienie stóp, ale w razie poślizgu nie daje takiej przyczepności jak blacha trapezowa. Wykonawca powinien dysponować planem BIOZ, a ekipa monterska szkoleniem z pracy na wysokościach. Instalatorzy pracujący przy napięciu stałym do tysiąca pięciuset woltów muszą mieć uprawnienia SEP do eksploatacji, a przy napięciu powyżej tej wartości także uprawnienia do dozoru.

W trakcie montażu warto wyznaczyć strefę niebezpieczną wokół krawędzi dachu, odgrodzić ją i oznaczyć, a przewody układać tak, aby nie tworzyły pętli, w których ktoś może się potknąć. Po zakończeniu prac ekipa powinna pozostawić inwestorowi dokumentację powykonawczą z zaznaczonymi trasami kablowymi, lokalizacją kotew i miejscami serwisowymi, ponieważ po dziesięciu latach nikt nie pamięta, gdzie dokładnie przebiegały przewody.

Najczęstsze błędy i jak ich uniknąć

Pierwszy powtarzający się błąd to niedoszacowanie balastu, zwłaszcza na obrzeżach pola modułów, gdzie siły wiatru są większe niż w centrum. Drugi to rezygnacja z mat EPDM i stosowanie tanich folii, które po dwóch sezonach zaczynają pękać i wgniatać się w papę. Trzeci to montaż bez wcześniejszego sprawdzenia nośności, kiedy wykonawca obiecuje, że strop wytrzyma, nie mając na to żadnych dowodów.

Czwarty błąd to zgrzewanie papy otwartym ogniem w pobliżu drewna sosnowego bez zabezpieczenia stropu, co kończy się pożarem albo przypaleniem krokwi. Piąty to prowadzenie kabli bez osłon, przez co po kilku latach izolacja traci elastyczność i pęka w miejscach narażonych na ruch termiczny. Uniknięcie tych pięciu błędów kosztuje ułamek budżetu instalacji, a oszczędza dziesiątki tysięcy złotych ewentualnych napraw.

Jeśli planujesz montaż paneli fotowoltaicznych na dachu drewnianym pokrytym papą, zacznij od zlecenia audytu stanu pokrycia i nośności stropu, a dopiero potem porównuj oferty wykonawców. Różnica między systemem balastowym, klejonym, kotwowym i zgrzewanym sprowadza się do jednego pytania: ile możesz obciążyć strop i czy zgadzasz się na przebicia hydroizolacji. Odpowiedź na to pytanie wyznacza technologię, koszt i czas realizacji, które następnie weryfikujesz z obliczeniami oraz konkretnymi normami, nie z ogólnikowymi obietnicami.

Źródła danych: PN-EN 1991-1-4 (Eurokod 1: Oddziaływania na konstrukcje. Część 1-4: Oddziaływania wiatru), PN-EN 1991-1-3 (Eurokod 1: Oddziaływania na konstrukcje. Obciążenie śniegiem), Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), karty katalogowe producentów systemów montażowych dostępne na ich stronach internetowych, dane dotyczące nasłonecznienia z opracowań IMGW-PIB oraz materiałów Krajowego Instytutu Energii Odnawialnej.
