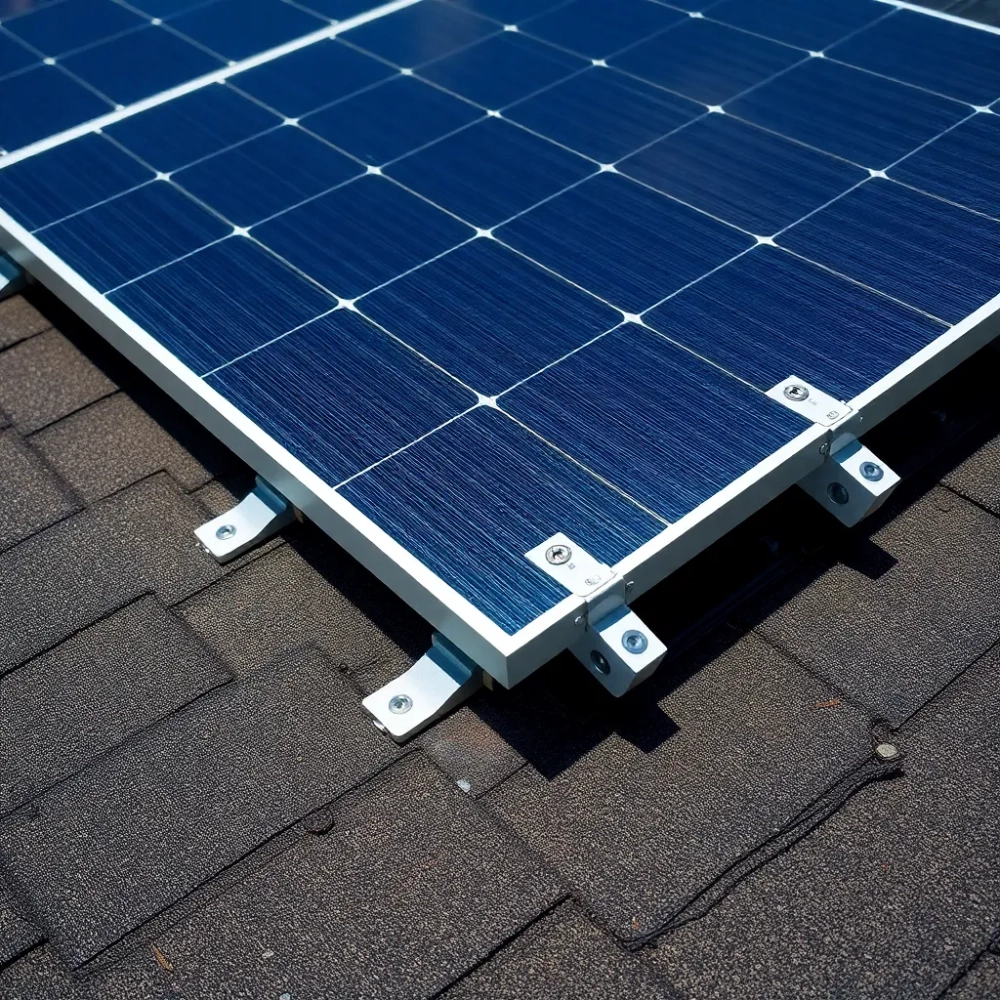

Fotowoltaika na dachu z papy bez wiercenia i balastu

Trzydzieści centymetrów kwadratowych stropu potrafi unieść wagon towarowy, ale waga standardowej instalacji balastowej od 80 do nawet 150 kg na metr kwadratowy przyprawia kierowników budowy o ból głowy. Problem narasta, gdy w grę wchodzi papa, której nie wolno dziurawić, a jednocześnie nie ma miejsca na ciężkie bloczki. Rozwiązanie istnieje od lat i nie wymaga ani jednego kołka rozporowego: panele fotowoltaiczne na dachu z papy można osadzić w systemie wklejanym, obciążając konstrukcję zaledwie 12-18 kg/m². Poniżej znajdziesz kompletną ścieżkę decyzyjną i wykonawczą od audytu nośności po ostatni zacisk.

• System wklejany w papę zamiast balastu
• Krok po kroku: lekka instalacja PV na płaskim dachu
• Koszty, dotacje i opłacalność fotowoltaiki na papie
• Najczęstsze błędy przy montażu PV na dachu z papy
• FAQ

System wklejany w papę zamiast balastu

Konstrukcja wklejana to połączenie trzech warstw: podstawy z tworzywa lub aluminium przylegającej bezpośrednio do papy, profilu nośnego (szyny) oraz klem mocujących moduły. Podstawy nie wkręca się w strop przykleja się je klejem poliuretanowym lub zgrzewa gorącym powietrzem, dzięki czemu hydroizolacja pozostaje nienaruszona.

Sprawdza się to szczególnie na dachach, gdzie płyta stropowa ma nośność rezerwową poniżej 150 kg/m². Balast betonowy w takiej sytuacji odpada, a montaż inwazyjny grozi utratą gwarancji pokrycia. System wklejany rozkłada obciążenie równomiernie i nie wymaga ingerencji w warstwę wodochronną, ponieważ klej lub zgrzew tworzy trwałe połączenie na poziomie chemicznym lub termicznym.

Trzy technologie porównuje poniższa tabela. Każda sprawdza się w innych warunkach, dlatego wybór warto uzależnić od stanu dachu i przepisów budynku.

Kiedy więc system wklejany wygrywa? W trzech sytuacjach. Po pierwsze, gdy konstrukcja dachu nie udźwignie masy bloczków betonowych, a jednocześnie inwestor nie chce ryzykować przecieków przy kotwieniu mechanicznym. Po drugie, gdy pokrycie z papy jest stosunkowo nowe i nie opłaca się go dziurawić. Po trzecie, gdy zależy na krótkim czasie realizacji i czystym placu budowy, bez ciężkiego sprzętu podnoszącego bloczki na wysokość kilkunastu metrów.

Nie warto natomiast wybierać systemu wklejanego, gdy temperatura papy w lecie przekracza 70°C na powierzchni, co zdarza się na dachach bez izolacji termicznej. Klej poliuretanowy w takiej temperaturze mięknie i traci przyczepność mówi się wtedy o tzw. pełzaniu termicznym. Alternatywą bywa wtedy zgrzewanie gorącym powietrzem, ale wymaga ono wykwalifikowanej ekipy i sprzętu z atestem.

Krok po kroku: lekka instalacja PV na płaskim dachu

Audyt dachu to punkt wyjścia bez niego żaden system nie powinien trafić na dach. Inżynier sprawdza trzy rzeczy: nośność stropu, stan papy i spadki odprowadzające wodę. Wynik pozytywny otwiera drogę do projektu, wynik negatywny oznacza konieczność wzmocnień lub rezygnacji z montażu.

Przygotowanie podłoża

Przygotowanie podłoża decyduje o trwałości całej konstrukcji. Papę czyści się mechanicznie najczęściej szczotką drucianą i odkurzaczem przemysłowym aż do uzyskania matowej, suchej powierzchni. Kurz, resztki piasku czy tłuste plamy obniżają przyczepność kleju nawet o 40%. Po czyszczeniu nakłada się primer, czyli grunt zwiększający adhezję, który wnika w papę na głębokość 1-2 mm.

Wilgotność podłoża kontroluje się wilgotnościomierzem. Papa mokra, nawet jeśli wizualnie sucha, odspoi klej w ciągu pierwszego sezonu grzewczego to klasyczny błąd wykonawców pracujących „na czas".

Klejenie lub zgrzewanie podstaw

Podstawy rozmieszcza się zgodnie z projektem rozkładu modułów, zwykle co 1,5-1,7 m. Klej nakłada się pasami o szerokości 4-6 cm lub punktowo w ilości określonej przez producenta systemu. Po dociśnięciu podstawy nadmiar kleju rozprowadza się szpachelką, uzyskując szczelne połączenie bez pęcherzy powietrza.

Przy zgrzewaniu gorącym powietrzem temperatura dyszy wynosi 380-420°C, a czas nagrzewania 20-30 sekund na punkt. Technikę tę stosuje się przede wszystkim na papach modyfikowanych SBS, które pod wpływem temperatury uplastyczniają się i łączą z tworzywem podstawy.

Montaż szyn i modułów

Po 24 godzinach schnięcia kleju (czas zależy od temperatury w lecie może wynosić 8 h) montuje się szyny aluminiowe. Łączy się je z podstawami śrubami ze stali nierdzewnej A2-70, klucz dynamometryczny zapobiega przekręceniu. Moment dokręcenia wynika z instrukcji producenta, zwykle 18-22 Nm.

Moduły układa się od strony południowej lub wschodniej (zależnie od projektu), a klemy środkowe i końcowe dokręca się według tej samej procedury. Podczas montażu warto sprawdzać, czy rama modułu nie dotyka papy bezpośrednio dystans 5-8 mm chroni przed ścieraniem.

Podłączenie elektryczne i testy szczelności

Okablowanie prowadzi się w korytkach odpornych na UV, a przepusty przez ścianę uszczelnia masą butylową. Po podłączeniu falownika wykonuje się próbę szczelności: polewa dachu wodą przez 30 minut z jednoczesną obserwacją pomieszczenia poniżej. Brak zacieków oznacza zgodę na uruchomienie instalacji.

Test szczelności warto powtórzyć po pierwszym sezonie niektóre mikronieszczelności ujawniają się dopiero po obciążeniu termicznym.

Koszty, dotacje i opłacalność fotowoltaiki na papie

Koszt instalacji 50 kWp na płaskim dachu z systemem wklejanym oscyluje w granicach 280-380 tys. zł netto. W tej kwocie moduły stanowią około 45%, falownik 12%, a konstrukcja montażowa 18%. Resztę pochłania robocizna, okablowanie i pomiary.

Dla porównania: ten sam zestaw z systemem balastowym kosztuje 260-340 tys. zł, ale wymaga wzmocnienia stropu, jeśli jego nośność rezerwowa spada poniżej 150 kg/m². Wzmocnienie stropu płytą nadbetonu grubości 5 cm to dodatkowe 80-120 zł/m², co przy 500 m² dachu daje kwotę wyższą niż oszczędność na tańszym systemie montażowym.

Czas zwrotu inwestycji zależy od profilu zużycia. Firma produkcyjna pracująca na dwie zmiany (zużycie roczne 180 MWh) i pokrywająca 70% zapotrzebowania własnym PV zwraca nakład w 4,5-6 latach. Obiekt biurowy z zużyciem 80 MWh potrzebuje 7-9 lat. Magazyn logistyczny czynny tylko w dzień, bez klimatyzacji 5-7 lat, o ile energia nie jest oddawana do sieci po nieopłacalnej cenie.

Dotacje zmieniają rachunek. Program „Mój Prąd" w wariantach 6.0 i nowszych refundował do 31 000 zł dla mikroinstalacji, a ulga termomodernizacyjna pozwala odliczyć do 53 000 zł od podatku dochodowego. Łączenie obu form wymaga spełnienia warunków technicznych programu, w tym posiadania licznika dwukierunkowego i umowy z OSD.

Od 2024 roku przedsiębiorcy korzystają też z tzw. net-billingu, który rozlicza nadwyżki energii po cenie rynkowej RCEm. Przy obecnych stawkach cena RCEm waha się od 200 do 450 zł/MWh, więc sprzedaż nadwyżek rzadko pokrywa koszty zakupu energii z sieci dlatego autokonsumpcja pozostaje najważniejszym elementem opłacalności.

Najczęstsze błędy przy montażu PV na dachu z papy

Klejenie na mokrą lub brudną papę. Resztki piasku, tłuszczu czy wilgoci obniżają przyczepność kleju nawet o połowę. Konsekwencja: odspojenie podstawy po pierwszym sezonie i konieczność demontażu całej sekcji modułów.

Pominięcie audytu nośności. Bez obliczeń statycznych instalacja może przeciążyć strop w sposób niewidoczny gołym okiem. Objawy to rysy na suficie dolnej kondygnacji po kilku miesiącach od montażu.

Złe rozmieszczenie modułów względem siebie. Zbyt mały dystans między rzędami powoduje wzajemne zacienienie w godzinach porannych i popołudniowych, co obniża uzyski o 5-12%. Optymalny odstęp wyznacza się na podstawie kąta padania słońca w najkrótszy dzień roku.

Brak dylatacji przy dużych polach modułów. Pola powyżej 30 metrów bieżących bez przerw dylatacyjnych pękają przy zmianach temperatury moduły pracują w zakresie od -25°C do +85°C.

Użycie nieatestowanego kleju. Na rynku funkcjonują preparaty budowlane, które nie przeszły badań starzeniowych UV. Po dwóch latach tracą elastyczność i pękają. Bezpiecznie jest sięgać po produkty z aprobatą producenta systemu montażowego.

Nieprawidłowe prowadzenie kabli. Kable ciągnięte bezpośrednio po papie, bez korytek, nagrzewają się od słońca do temperatury, w której izolacja XPLE zaczyna pękać. Konsekwencja to zwarcie lub pożar instalacji.

Brak przeglądów okresowych. Raz na rok warto skontrolować stan połączeń, dokręcić klemy i sprawdzić szczelność. Bez tego nawet najlepsza instalacja traci sprawność po 7-10 latach szybciej niż zakłada producent modułów.

FAQ

Czy panele na dachu z papy wymagają specjalnych modułów?

Nie wystarczą standardowe moduły szkło-folia lub szkło-szkło z ramą aluminiową. Ważne, by producent modułów dopuszczał montaż bezbalastowy i podawał dopuszczalne obciążenia punktowe na ramę. Moduły bifacjalne sprawdzają się szczególnie dobrze, gdyż odbijają światło od jasnej papy i zwiększają uzysk o 5-8% w porównaniu z jednostronnymi.

Jak długo trwa żywotność połączenia klejowego?

Producent systemu deklaruje zwykle 25 lat, ale pod warunkiem, że papa nie była eksploatowana dłużej niż 10 lat i zachowała elastyczność. W praktyce połączenie traci około 10% wytrzymałości po 15 latach, co wciąż spełnia wymagania nośności instalacji. Po tym czasie warto wykonać próbę ścinania wybranych podstaw, by ocenić stan adhezji.

Czy montaż bezbalastowy wytrzyma wiatr huraganowy?

System wklejany projektuje się zgodnie z normą PN-EN 1991-1-4, która w Polsce przyjmuje wiatr referencyjny do 30 m/s w zależności od strefy. W strefach I i II (większość kraju) instalacja wytrzymuje bez dodatkowych wzmocnień. W strefie III (wybrzeże, Podhale) wymaga się klem wzmocnionych lub dodatkowych obciążeń aerodynamicznych w narożnikach pola modułów.

Co zimą z obciążeniem śniegiem?

Polska norma EN 1991-1-3 dzieli kraj na strefy śniegowe o wartości obciążenia charakterystycznego od 0,7 do 2,4 kN/m². Na płaskim dachu śnieg zalega dłużej niż na pochyłym, dlatego projektant dobiera odstęp między modułami tak, by umożliwić samooczyszczanie i nie dopuścić do przeciążenia stropu. W praktyce system wklejany z odstępem 40-60 cm między rzędami nie kumuluje śniegu w ilości groźnej dla konstrukcji.

Czy mogę samodzielnie zamontować panele na dachu?

Formalnie tak, ale prawo budowlane wymaga zgłoszenia instalacji powyżej 50 kWp, a przyłączenie do sieci OSD zawsze wykonuje uprawniony elektryk. Sam montaż mechaniczny dopuszcza się bez uprawnień, lecz brak doświadczenia w przygotowaniu papy i nakładaniu kleju kończy się zwykle przedwczesnym odspojeniem podstaw. Koszt robocizny (15% wartości inwestycji) zwraca się w pierwszych pięciu latach eksploatacji w postaci unikniętych napraw.

Źródła danych, norm i regulacji:

• PN-EN 1991-1-4 Eurokod 1: Oddziaływania na konstrukcje. Część 1-4: Oddziaływania wiatru
• PN-EN 1991-1-3 Eurokod 1: Oddziaływania na konstrukcje. Część 1-3: Obciążenie śniegiem
• PN-EN 61215 Moduły fotowoltaiczne z krzemu krystalicznego do zastosowań naziemnych
• Ustawa Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.)
• Ustawa o odnawialnych źródłach energii (Dz.U. 2015 poz. 478 z późn. zm.)
• Program „Mój Prąd" regulamin NFOŚiGW, nfosigw.gov.pl
• Ustawa o termomodernizacji i remoncie (Dz.U. 2008 nr 223 poz. 1459 z późn. zm.)
• Taryfy RCEm publikacja Polskich Sieci Elektroenergetycznych, pse.pl
