Montujesz płytę PIR na dachu? Zobacz 5 kluczowych kroków!

Jeśli szukasz sposobu na radykalne obniżenie rachunków za ogrzewanie przy jednoczesnym wzmocnieniu konstrukcji dachowej, płyty izolacyjne PIR to rozwiązanie, które łączy obie te korzyści w sposób rzadko spotykany w branży budowlanej. Ich współczynnik przewodzenia ciepła na poziomie 0,022 W/m·K oznacza, że nawet stosunkowo niewielka grubość warstwy izolacyjnej potrafi zredukować straty energetyczne w sposób, który natychmiast odczujesz w portfelu. Jednak instalacja tych paneli wymaga precyzji na poziomie technicznym, który odróżnia profesjonalny montaż od amatorskiego naruszania warstwy izolacyjnej.

• Przygotowanie podłoża pod montaż płyty PIR na dachu
• Mocowanie płyt PIR na dach łączniki i techniki
• Uszczelnienie i wentylacja warstwy izolacyjnej na dachu
• Zamów bezpłatną wycenę i konsultację techniczną
• Montaż płyty PIR na dach pytania i odpowiedzi

Przygotowanie podłoża pod montaż płyty PIR na dachu

Każdy specjalista zajmujący się izolacjami dachowymi powie ci, że jakość wykończenia zależy wprost proporcjonalnie od przygotowania powierzchni nośnej. Wilgotność drewna konstrukcyjnego nie może przekraczać 18%, ponieważ resztki wody uwięzione pod warstwą izolacyjną prowadzą do korozji biologicznej i degradacji parametrów termoizolacyjnych. Pomiar wilgotności miernikiem rezystencyjnym to pierwszy krok, który oddziela profesjonalistów od amatorów, którzy często instalują panele na pozornie suchym podłożu.

Kolejnym etapem jest wyrównanie powierzchni krokwi i łat do tolerancji ±3 mm na dwumetrowej łacie kontrolnej. Nierówności przekraczające tę wartość powodują punktowe obciążenia na połączeniach płyt, co w efekcie prowadzi do powstania mikroszczelin i infiltracji powietrza. W praktyce oznacza to konieczność doszlifowania wystających fragmentów krokwi lub podłożenia podkładek grzewczych w miejscach lokalnych zagłębień.

Przed przystąpieniem do właściwego montażu należy sprawdzić geometrię całego połaci dachowego, mierząc przekątne różnica między przekątnymi nie powinna przekraczać 20 mm dla połaci o powierzchni do 100 m². W przypadku większych dachów warto wykonać siatkę punktów kontrolnych w rozstawie 1×1 metr, nanosząc wyniki na szkic techniczny. Te dane posłużą potem do optymalnego rozmieszczenia płyt PIR, minimalizując odpady cięcia.

Inspekcja konstrukcji nośnej przed izolacją

Konstrukcja nośna dachu wymaga szczegółowej oceny pod kątem ewentualnych uszkodzeń biologicznych ślady pleśni, przebarwienia drewna czy lokalne odkształcenia sugerują konieczność wymiany elementów przed przystąpieniem do izolacji. Normy PN-EN 1995-1-1 dopuszczają maksymalnie 5% osłabienia przekroju belki przez ograniczone procesy gnilne, jednak w przypadku płyt PIR, gdzie szczelność warstwy izolacyjnej jest kluczowa, lepiej dmuchać na zimne i wymienić elementy wątpliwe.

Przestrzeń między krokwiami musi być wolna od resztek izolacji wtórnej, pyłu budowlanego i luźnych elementów więźby dachowej. Zaleca się przedmuchanie szczelin sprężonym powietrzem o ciśnieniu 6-8 bar, a następnie przemycie powierzchni suchą szmatką unikniesz w ten sposób sytuacji, w której drobiny wtórnie blokują wentylację warstwy izolacyjnej.

Zapewnienie warunków atmosferycznych

Temperatura podłoża podczas montażu powinna wynosić minimum 5°C, a wilgotność względna powietrza nie powinna przekraczać 80%. Prace w warunkach przekraczających te wartości skutkują kondensacją pary wodnej na powierzchni izolacji w pierwszych tygodniach eksploatacji, co może prowadzić do punktowej degradacji spoiny między płytą a podłożem.

Parametry techniczne płyt izolacyjnych PIR

Płyty PIR o grubości 80-120 mm osiągają współczynnik oporu dyfuzyjnego µ na poziomie 50-100, co eliminuje konieczność stosowania dodatkowej paroizolacji w większości projektów mieszkalnych wystarczy folia paroprzepuszczalna o SD

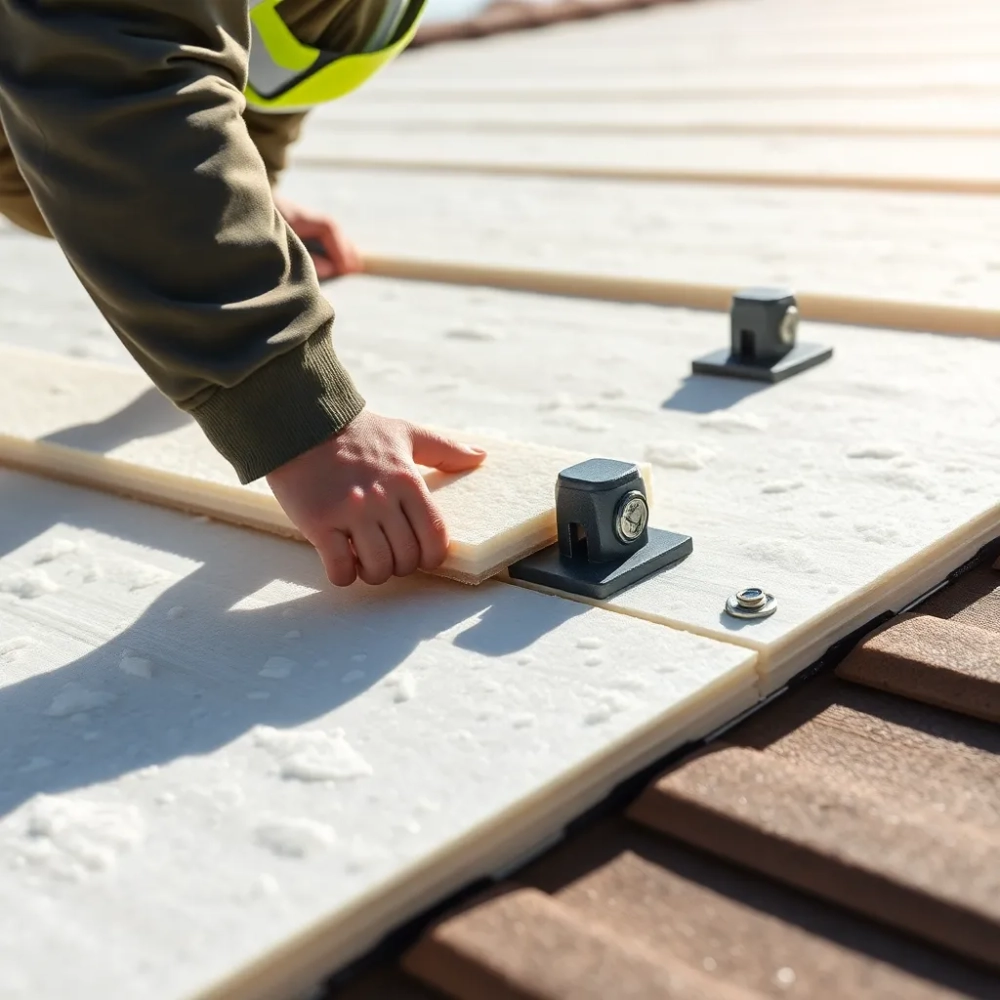

Mocowanie płyt PIR na dach łączniki i techniki

Metoda nadkrokwiowa, określana również mianem systemu nakrokwiowego, zyskuje coraz większą popularność w nowoczesnym budownictwie energooszczędnym. Polega ona na ułożeniu płyt PIR bezpośrednio na krokwie, co eliminuje mostek termiczny powstający tradycyjnie w szczelinach między belkami konstrukcyjnymi. Współczynnik przenikania ciepła dla takiego rozwiązania osiąga wartości rzędu 0,15 W/m²K przy grubości 120 mm, co spełnia wymagania WT 2021 z marginesem bezpieczeństwa.

Mechaniczne mocowanie płyt odbywa się za pomocą łączników dedykowanych, których długość dobiera się do sumy grubości płyty izolacyjnej, membrany wiatroizolacyjnej i ewentualnej warstwy kontrłat. Dla typowych konfiguracji z płytą 80 mm i membraną 3 mm minimalna długość łącznika wynosi 160 mm zawsze zaczepiając co najmniej 50 mm w krokwi. Średnica trzpienia 6 mm zapewnia wystarczającą wytrzymałość na obciążenia wiatrem, sięgające wg normy PN-EN 1991-1-4 nawet 100 kg/m² w rejonach górskich.

System łączników termicznie izolowanych stanowi kluczowy element całego rozwiązania zwykłe wkręty stalowe przewodzące ciepło tworzą mostek termiczny o współczynniku przenikania przy niewielkim przekroju. Specjalistyczne łączniki z rdzeniem izolowanym polipropylenem redukują ten efekt do wartości poniżej 0,002 W/K na punkt mocowania, co przy rozstawie 600 mm przekłada się na dodatkowe straty na poziomie 0,004 W/m²K wartość marginalna.

Technika klejenia i hybrydowe metody mocowania

W przypadku dachów płaskich lub przy renowacji, gdzie dostęp do konstrukcji nośnej jest ograniczony, stosuje się klejenie płyt PIR na specjalistyczne kleje poliuretanowe. Klej aplikuje się punktowo lub liniowo na uprzednio zagruntowaną powierzchnię, zachowując minimalny wydatek 150 g/m² dla zapewnienia ciągłej spoiny nośnej. Czas otwarty kleju wynosi 10-15 minut, co wymaga precyzyjnego planowania sekwencji nakładania.

Połączenie klejenia z mocowaniem mechanicznym w systemie hybrydowym sprawdza się na dachach o nachyleniu przekraczającym 15°, gdzie siły ścinające działające na spoinę klejową stanowią główne obciążenie. W takich warunkach rekomenduje się rozmieszczenie łączników mechanicznych w ilości 2-3 sztuki na metr kwadratowy wzdłuż krawędzi płyty, natomiast centralne pole utrzymuje klej.

Porównanie metod mocowania płyt PIR

Przy montażu nadkrokwiowym na dachach o skomplikowanej geometrii warto zastosować najpierw klejenie centalnych fragmentów płyt, a następnie mechaniczne mocowanie krawędzi technika ta eliminuje przesunięcia paneli podczas wiercenia.

Cięcie i obróbka płyt na placu budowy

Płyty PIR przycinane są zazwyczaj piłą tarczową o drobnych zębach lub specjalistycznym nożem do izolacji z wymiennymi ostrzami. Cięcie piłą tarczową wymaga stosowania prowadnicy unikniesz w ten sposób odchyleń przekraczających 2 mm na metr długości, które mogłyby skutkować szczelinami w warstwie izolacyjnej. Przy cięciu nożem skrzypce stosuje się technikę dwukrotnego nacięcia: najpierw płytkiego (1/3 grubości), a po przełożeniu płyty głębokiego.

Obróbka krawędzi ciętych wzdłuż połączenia płyta-płyta wymaga zachowania kąta frezowania około 2° tak zwany fazunek, który ułatwia wprowadzenie pianki poliuretanowej w szczelinę i zapewnia szczelność spoiny. Frezowanie wykonuje się ręczną frezarką do styropianu z prowadnicą kątową, a sam proces zajmuje około 3-4 minuty na metr bieżący połączenia.

Uszczelnienie i wentylacja warstwy izolacyjnej na dachu

Szczeliny między płytami PIR stanowią najczulszy punkt całego systemu izolacyjnego nawet 2-milimetrowa szczelina potrafi zwiększyć współczynnik przenikania ciepła przegrody o 15-20%.Dlatego uszczelnienie połączeń pianką poliuretanową niskoprężną to czynność wymagająca takiej samej staranności jak sam montaż paneli. Pianka PUR o rozszerzalności poniżej 10% eliminuje ryzyko wypchnięcia płyt przy zastygnięciu.

Technika aplikacji pianki obejmuje trzy przejścia: pierwsze gruntujące, wilgotne podłoże zwiększa przyczepność; drugie właściwe wypełnienie szczeliny (nakładać od dna szczeliny ku górze); trzecie po pełnym utwardzeniu (minimum 2 godziny) zebrać nadmiar nożem i zagruntować powierzchnię preparatem zwiększającym przyczepność folii wiatroizolacyjnej.

System wentylacji nadkrokwiowej

Wentylacja warstwy izolacyjnej w systemie nadkrokwiowym realizowana jest przez szczelinę wentylacyjną o wysokości minimum 25 mm mierzoną między górną powierzchnią płyty PIR a spodem pokrycia dachowego. Wolna przestrzeń ta zapewnia ciągły przepływ powietrza atmosferycznego, odprowadzający wilgoć dyfundującą z wnętrza budynku i ewapotranspiracyjną z opadów.

Rozstaw kontrłat nośnych pokrycia dachowego determinuje szczelinę wentylacyjną przy standardowej wysokości kontrłaty 40 mm i grubości płyty PIR 80 mm szczelina wyniesie 40 minus 80 plus grubość kontrłaty, co daje 40 mm czystej przestrzeni wentylacyjnej. W przypadku pokryć ciężkich (dachówka ceramiczna) wymagana jest szczelina minimum 40 mm ze względu na większe obciążenie statyczne i konieczność zachowania ciągłości wentylacji pod całą powierzchnią.

Zasady projektowania wentylacji dachowej

• Przekrój otworów wlotowych w okapie: minimum 200 cm² na metr bieżący dla dachów o nachyleniu powyżej 35°, 300 cm² dla dachów o nachyleniu 15-35°.
• Przekrój otworów wylotowych w kalenicy: minimum 150 cm² na metr bieżący.
• Ciągłość szczeliny wentylacyjnej musi być zachowana przez całą długość połaci dachowej bez przerw.
• W przypadku dachów wielospadowych wzdłuż każdego kosza należy zastosować dodatkowe kanały wentylacyjne o przekroju minimum 50 cm².

Zatkanie otworów wentylacyjnych przez ptaki lub gryzonie stanowi jedną z najczęstszych przyczyn uszkodzeń warstwy izolacyjnej zaleca się montaż kratek ochronnych o świetle oczka 10×10 mm wzdłuż okapu i kalenicy.

Paroizolacja a dyfuzja dobór folii

Paroizolacja w systemie izolacji dachowej z płyt PIR pełni rolę ochronną przed dyfuzją pary wodnej z wnętrza budynku do warstwy izolacyjnej. Współczynnik oporu dyfuzyjnego folii paroizolacyjnej powinien wynosić minimum Sd = 5 m dla klimatu umiarkowanego, natomiast w rejonach o wysokiej wilgotności wewnętrznej (baseny, sauny, pralnie) wartość ta rośnie do Sd > 100 m.

Folia paroprzepuszczalna montowana na zewnętrznej powierzchni płyt PIR działa odwrotnie jej zadaniem jest umożliwienie ucieczki wilgoci na zewnątrz przy jednoczesnym zatrzymaniu wody opadowej. Wartość Sd takiej folii nie powinna przekraczać 0,5 m, a jejgramatura musi być nie niższa niż 100 g/m², aby zapewnić odporność na uszkodzenia mechaniczne podczas montażu pokrycia.

Typowe błędy instalacyjne i ich konsekwencje

Mostki termiczne powstają najczęściej w miejscach przejść instalacyjnych, kominów i okien dachowych, gdzie konieczne jest cięcie płyt i dopasowywanie kształtu. Zastosowanie uszczelek termicznych z wełny mineralnej w szczelinach między izolacją a elementami przechodzącymi redukuje ryzyko mostka do wartości akceptowalnych inżynieryjnie pamiętaj, że 1% powierzchni dachu z mostkiem 0,5 W/m²K może podnieść średni współczynnik U całej przegrody o 0,005 W/m²K.

Nieprzemyślane rozmieszczenie płyt prowadzi do powstania liniowych szczelin na środku pola izolacyjnego, gdzie naprężenia termiczne są najwyższe. Projektant systemu powinien opracować schemat rozmieszczenia płyt z wyprzedzeniem, uwzględniając wymiary dostępnych paneli i minimalizując cięcia standardowe wymiary płyt to 1200×2400 mm, co daje pole powierzchni 2,88 m² na sztukę.

Norma EN 13165 precyzuje wymagania dotyczące tolerancji wymiarowych płyt PIR: odchylenie długości do 3 mm, szerokości do 2 mm, grubości do 1 mm. Płyty spoza tolerancji należy odrzucić nawet minimalne odstępstwa skutkują szczelinami na połączeniach.

Wykończenie powierzchni i pokrycie finalne

Membrana wiatroizolacyjna układana jest poziomo, równolegle do okapu, z zakładem minimum 100 mm między pasami i 150 mm wzdłuż krawędzi obróbek blacharskich. Przylepianie zakładów taśmą samoprzylepną o szerokości 50 mm eliminuje infiltrację wody opadowej podczas fazy budowy, zanim pokrycie dachowe zostanie położone.

Kontrlaty mocowane są prostopadle do krokwi, przykręcane przez membranę do konstrukcji nośnej wkrętami samogwintującymi o długości dobieranej do sumy grubości wszystkich warstw. Rozstaw kontrłat determinuje nośność pokrycia dla dachówki ceramicznej ciężar 40-70 kg/m² wymaga rozstawu 300-350 mm, dla blachodachówki lżejszej (4-8 kg/m²) dopuszczalny rozstaw rośnie do 400-500 mm.

Wentylacyjne dachówki systemowe montowane w dolnym rzędzie przy okapie zapewniają wlot powietrza do szczeliny wentylacyjnej ich rozmieszczenie musi być ciągłe wzdłuż całego okapu. Przy dachach o skomplikowanych kształtach, gdzie okap jest częściowo zadaszony, warto rozważyć wykonanie szczeliny wentylacyjnej wzdłuż każdego spadu jako alternatywę dla kratek wentylacyjnych.

Zamów bezpłatną wycenę i konsultację techniczną

Każdy dach ma swoją własną historię inny kąt nachylenia, inne obciążenie termiczne, inna ekspozycja na warunki atmosferyczne. Indywidualna konsultacja techniczna pozwala dopasować grubość płyt PIR, schemat mocowania i konfigurację wentylacji do specyfiki twojego projektu. Specjaliści dysponujący doświadczeniem w realizacji setek dachów potrafią wychwycić niuanse, których nie uwzględniają standardowe rozwiązania projektowe.

Koszt profesjonalnego montażu płyt PIR na dachu o powierzchni 150 m² kształtuje się na poziomie 80-120 PLN/m² wraz z materiałami i robocizną przy oszczędnościach na ogrzewaniu rzędu 25-35% rocznie inwestycja zwraca się w ciągu 4-6 lat. Zachęcam do skontaktowania się z wykonawcą, który przedstawi szczegółowy kosztoryys uwzględniający warunki lokalne, dostępność materiałów i terminy realizacji.

Montaż płyty PIR na dach pytania i odpowiedzi
