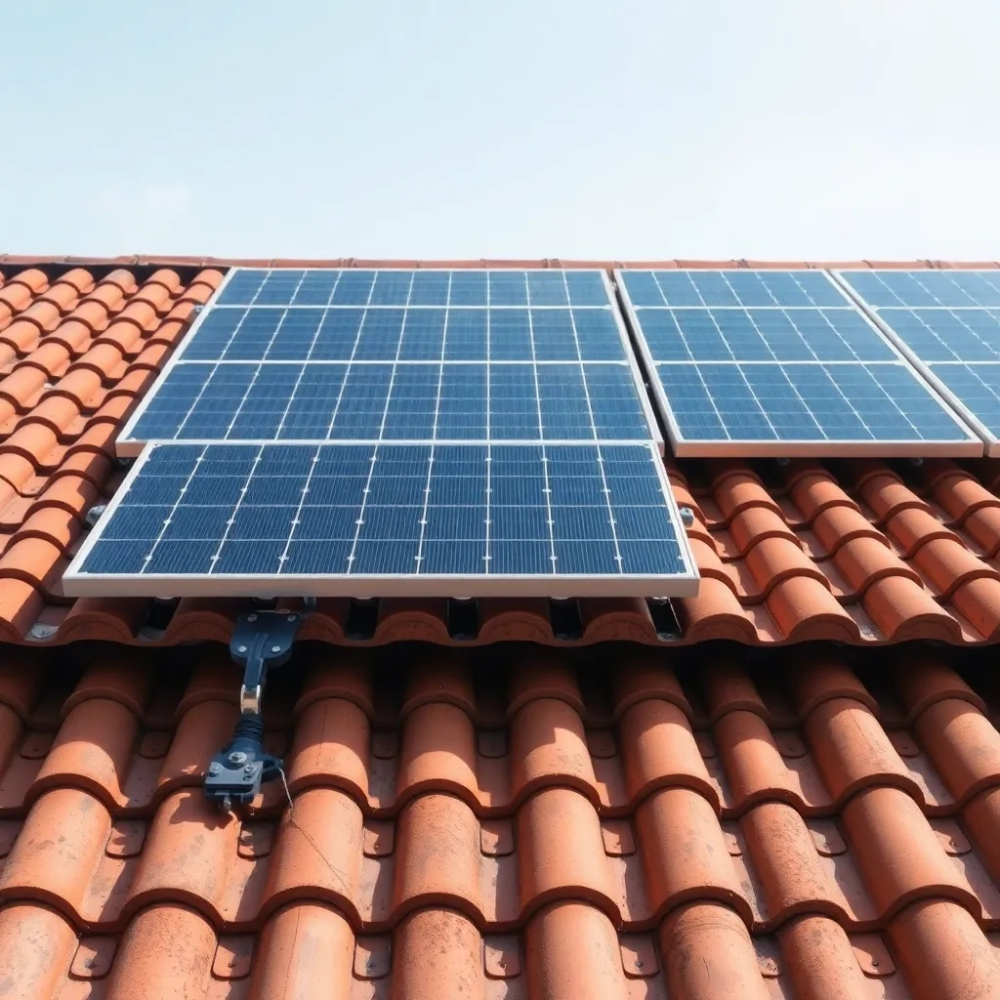

Montaż paneli fotowoltaicznych na dachu z dachówką krok po kroku
Dachówka potrafi skutecznie odstraszyć inwestorów rozważających montaż paneli fotowoltaicznych na dachu z dachówką, bo kojarzy się z kruchością, nietypową geometrią i ryzykiem przecieków. Tymczasem nowoczesne systemy montażowe pozwalają bezpiecznie osadzić instalację praktycznie na każdym ceramicznym czy betonowym pokryciu. Kluczem jest dobór właściwego haka, szyny i techniki mocowania do krokwi, a nie do samej dachówki. W dalszej części znajdziesz konkretne parametry, realne koszty oraz checklisty, których próżno szukać w większości poradników.
- Jak zamontować panele fotowoltaiczne na dachówce ceramicznej bez ryzyka przecieków
- Haki i systemy montażowe do paneli PV na dachówce betonowej oraz karpiówce
- Montaż paneli na blachodachówce krok po kroku
- Kąt nachylenia i azymut paneli fotowoltaicznych na dachu skośnym
- Koszty i czas zwrotu instalacji PV na dachu z dachówką
Jak zamontować panele fotowoltaiczne na dachówce ceramicznej bez ryzyka przecieków
Większość przecieków przy dachówce ceramicznej bierze się z mechanicznego naruszenia zamków, a nie z samego wiercenia. Hak wkręca się w krokiew, a dachówkę w miejscu montażu jedynie delikatnie szlifuje, by uzyskać płaskie podparcie. Uszczelkę EPDM układa się pod stopą haka, co tworzy barierę dla wody napędzanej wiatrem.
Kolejność prac ma znaczenie: najpierw lokalizuje się krokwie (detektor lub magnes przy gwoździach), potem demontuje jedną dachówkę i zakłada hak. Po przykręceniu śrubami A2 nierdzewnymi montuje się uszczelkę, a dachówkę wraca na swoje miejsce. Zbyt mocne dokręcenie haka powoduje spękanie ceramiki w obrębie zamku.
Typowy błąd polega na mocowaniu do łaty, a nie do krokwi. Taka oszczędność czasu kończy się zerwaniem haka przy pierwszym silniejszym podmuchu, ponieważ łata nie przenosi sił dynamicznych. Bezpieczne mocowanie wymaga wkrętów o średnicy minimum 6 mm wchodzących w krokiew na głębokość 60 mm.
Przy dachówce zakładkowej (esówka, mnich-mniszka) konieczne jest stosowanie haków z regulacją wysokości, bo geometria pokrycia wymusza przesunięcie szyny względem krokwi. Brak tej regulacji skutkuje widocznymi naprężeniami i mikropęknięciami po kilku sezonach grzewczych.
Kiedy dachówka ceramiczna nie nadaje się pod PV
Ceramika starsza niż 30 lat, krucha, z mikrorysami oraz ta pokryta glazurą niskiej jakości nie wytrzyma obciążeń mechanicznych. Szlifowanie takich dachówek prowadzi do ich rozwarstwienia. W takim przypadku rozsądniej rozważyć wymianę pokrycia lub montaż na konstrukcji wolnostojącej obok budynku.
Haki i systemy montażowe do paneli PV na dachówce betonowej oraz karpiówce
Dachówka betonowa toleruje większe siły docisku niż ceramiczna, ale jest cięższa i trudniejsza w obróbce. Hak do betonu ma szerszą stopę i często wymaga podkładki dystansowej z EPDM o grubości 3 mm, która kompensuje nierówności wylewki. Bez tej podkładki hak opiera się punktowo i kruszy krawędź dachówki przy pierwszym cyklu mrozu.
Karpiówka to osobny temat. Jej niewielki format i duże spadki sprawiają, że tradycyjne haki nie wystarczają. Stosuje się systemy z dwoma niezależnymi śrubami regulacyjnymi albo mostki trapezowe mocowane bezpośrednio do szyny. Każdy hak karpiówki wymaga indywidualnego szlifowania spodu dachówki, bo kształt łuku uniemożliwia płaskie oparcie.
Hak dachowy
Mocowanie do krokwi przez dachówkę. Stal nierdzewna, regulacja 30-50 mm. Udźwig 150-250 kg na hak. Montaż 8-12 minut na hak. Kompatybilny z dachówką ceramiczną zakładkową i betonową.
Śruba dwugwintowa
Przelot przez blachę do krokwi. Stosowana przy blachodachówce modułowej. Montaż 4-6 minut. Udźwig do 800 kg. Wymaga uszczelki EPDM i kalibracji momentu dokręcania.
| System | Typ dachu | Nośność (kg/hak) | Czas montażu | Koszt (PLN/m²) |
|---|---|---|---|---|
| Hak dachowy regulowany | Dachówka ceramiczna/betonowa | 150-250 | 8-12 min | 45-65 |
| Śruba dwugwintowa M10 | Blachodachówka modułowa | 400-800 | 4-6 min | 35-50 |
| Mostek trapezowy | Blacha trapezowa | 200-350 | 10-15 min | 40-60 |
| System balastowy | Dach płaski | 80-120 kg/m² | 6-10 min | 55-80 |
| System kotwiony | Dach płaski / stromy | 300-500 | 20-30 min | 70-110 |
Uwaga: system balastowy sprawdza się tylko na dachach o nośności 80-120 kg/m² i przy kącie nachylenia 10-15°. Przy większym nachyleniu siły ssące wiatru mogą przekroczyć masę balastu i zerwać całą konstrukcję. Sprawdź strefę wiatrową swojej lokalizacji wg PN-EN 1991-1-4.
Montaż paneli na blachodachówce krok po kroku
Blachodachówka modułowa ułatwia montaż, bo arkusze są duże i płaskie. Śruby dwugwintowe wkręca się bezpośrednio w krokiew przez blachę, bez konieczności demontażu pokrycia. Uszczelka EPDM o średnicy 19 mm pod główką śruby gwarantuje szczelność nawet przy termicznej pracy blachy.
Moment dokręcania śruby dwugwintowej to 18-22 Nm dla blachy o grubości 0,5 mm. Przekroczenie tej wartości deformuje uszczelkę i powoduje nieszczelność. Zbyt słabe dokręcenie pozwala wodzie wędrować po gwincie w głąb konstrukcji. Klucz dynamometryczny to absolutne minimum.
Przy blachodachówce trapezowej (nie modułowej) konieczne są mostki trapezowe rozkładające obciążenie na kilka fałd. Pojedyncza śruba w fałdę o wysokości 35 mm wytrzymuje mniej niż śruba w krokiew, bo blacha pracuje pod obciążeniem śniegiem.
Checklista przed montażem na blachodachówce
- Weryfikacja grubości blachy (min. 0,5 mm dla śrub dwugwintowych)
- Sprawdzenie rozstawu krokwi (max 90 cm dla standardowych szyn)
- Oznaczenie przebiegu instalacji odgromowej przed wierceniem
- Kontrola stanu krokwi (wilgotność poniżej 18%, brak zgnilizny)
Śruby dwugwintowe wymagają wstępnego nawiercenia otworem 9 mm, a nie przebijania blachy na siłę. Nawiercanie zapobiega odkształceniom i zapewnia centryczne prowadzenie śruby. Bez nawiercania ryzyko rozszczelnienia wzrasta trzykrotnie.
Kąt nachylenia i azymut paneli fotowoltaicznych na dachu skośnym
Optymalny kąt nachylenia dla Polski to 30-40° przy azymucie południowym. Taki zestaw daje maksimum uzysku rocznego przy jednoczesnym równomiernym obciążeniu konstrukcji. Odchylenie od południa o 30° na zachód lub wschód obniża produkcję o 5-8%, o 60° już o 13-15%.
Kąt nachylenia decyduje nie tylko o uzysku, ale też o obciążeniu śniegiem i wiatrem. Instalacja pod kątem 45° zsuwa śnieg samoczynnie, co zmniejsza ryzyko przeciążenia krokwi. Przy 15° śnieg zalega i wymaga zwiększonej nośności montażu.
| Azymut | Kąt 30° | Kąt 35° | Kąt 40° | Kąt 45° |
|---|---|---|---|---|
| Południe (180°) | 100% | 100% | 99% | 98% |
| Południowy-wschód (150°) | 97% | 96% | 95% | 94% |
| Południowy-zachód (210°) | 97% | 96% | 95% | 94% |
| Wschód/zachód (90°/270°) | 87% | 86% | 85% | 84% |
Jeśli dach ma dwa skosy (wschód-zachód), lepiej rozłożyć panele symetrycznie niż forsować jeden kierunek. Różnica w uzysku między stronami wyrównuje się w skali roku, a koszt dodatkowej szyny i okablowania zwraca się w 3-4 lata dzięki wyższej produkcji porannej i wieczornej.
Koszty i czas zwrotu instalacji PV na dachu z dachówką
Średni koszt 1 kWp instalacji na dachu z dachówką waha się między 28 a 35 tys. zł w 2024 i 2025 roku. Cena obejmuje panele, inwerter, system montażowy oraz robociznę. Stawka ekipy montażowej wynosi 50-80 zł/m², co przy typowej instalacji 10 kWp daje 3500-5600 zł za sam montaż.
Zwrot z inwestycji przy obecnym net-billingu wynosi 5-8 lat. Roczne oszczędności dla domu o zużyciu 5000 kWh sięgają 3500-4500 zł, w zależności od profilu konsumpcji i wielkości instalacji. Nadprodukcja trafia do magazynu wirtualnego, ale rozliczana jest w modelu godzinowym, co premiuje zużycie w porach szczytu.
Dachówka podnosi koszt montażu o 8-12% względem blachy, bo wymaga więcej czasu na hakowanie. Jednocześnie nie wpływa na uzysk, jeśli kąt i azymut są prawidłowe. Różnica w cenie zwraca się w ciągu roku dzięki trwałości ceramicznego pokrycia, które nie wymaga wymiany przez 50+ lat.
Dom 150 m² (10 paneli, 4 kWp)
Koszt: 14-18 tys. zł. Zwrot: 4-6 lat. Nadaje się na dachówce ceramicznej zakładkowej z hakami regulowanymi. Czas montażu: 1-2 dni roboczych.
Hala magazynowa (50 paneli, 20 kWp)
Koszt: 56-70 tys. zł. Zwrot: 3-5 lat. System na blasze trapezowej z mostkami. Czas montażu: 4-6 dni. Wymaga projektu budowlanego.
Uwaga: instalacje powyżej 6,5 kWp wymagają projektu budowlanego zgodnie z Prawem budowlanym (art. 29 ust. 4). Brak projektu skutkuje odmową przyłączenia przez operatora sieci dystrybucyjnej (OSD) i utratą gwarancji producenta paneli.
Wymagania prawne i formalne przy montażu
- Certyfikat UDT dla instalatora (ważny 5 lat, obowiązkowy przy instalacjach >6,5 kWp)
- Uprawnienia SEP grupy 1 do prac przy urządzeniach elektrycznych
- Zgłoszenie przyłączenia do OSD (PGE, Tauron, Enea, Energa) minimum 30 dni przed montażem
- Karta informacyjna instalacji ppoż. dla straży pożarnej
Top 10 błędów montażowych, które kosztują najwięcej
- Mocowanie haków do łat zamiast do krokwi
- Brak mostków termicznych przy blasze trapezowej (kondensacja)
- Niedokręcone klemy końcowe (ześlizgnięcie panelu przy wietrze)
- Zbyt blisko krawędzi dachu (mniej niż 50 cm) bez balastu
- Brak wentylacji pod panelami (strata uzysku 5-8% latem)
- Skrzyżowanie przewodów DC bez peszli ochronnej
- Mieszanie paneli z różnych partii (różnica w charakterystyce I-V)
- Brak uziemienia konstrukcji montażowej
- Nieprawidłowy moment dokręcania śrub dwugwintowych
- Pomijanie przeglądu po pierwszym sezonie grzewczym
Jak sprawdzić jakość po montażu
Termowizja po 6 miesiącach użytkowania wykaże hot spoty i błędy w okablowaniu. Próba napięciowa otwartego obwodu każdego stringu potwierdzi spójność paneli. Sprawdzenie momentu dokręcenia klem co 12 miesięcy zapobiega poluzowaniom wywołanym drganiami wiatru.
Bezpieczeństwo BHP przy pracy na dachu
- Lina asekuracyjna z amortyzatorem (norma EN 355)
- Punkty kotwiczące klasy A1 na krokwi (wytrzymałość 12 kN)
- Praca zespołowa minimum 2 osoby na dachu
- Odłączenie DC na czas prac elektrycznych
- Obuwie antypoślizgowe z podeszwą S3
- Zabezpieczenie narzędzi przed upadkiem (linki kotwiczące)
Przy montażu paneli fotowoltaicznych na dachu z dachówką najważniejsze są trzy rzeczy: solidne mocowanie do krokwi, właściwy dobór haka do geometrii pokrycia oraz dbałość o uszczelnienie. System balastowy na dachu płaskim to osobna kategoria, która wymaga analizy strefy wiatrowej i nośności stropu. Prawidłowo dobrany kąt nachylenia i azymut decydują o uzysku, a nie o samej technice montażu. Różnica między instalacją za 30 tys. zł a za 45 tys. zł tkwi najczęściej w jakości systemu montażowego i precyzji wykonania, nie w marce paneli.
Źródła danych i norm: PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 61215 (badania paneli PV), PVGIS (Joint Research Centre, ec.europa.eu/jrc/en/pvgis), IEO (Instytut Energetyki Odnawialnej, ieo.pl), NFOŚiGW (nfosigw.gov.pl), Prawo budowlane Dz.U. 1994 nr 89 poz. 414 z późn. zm.
