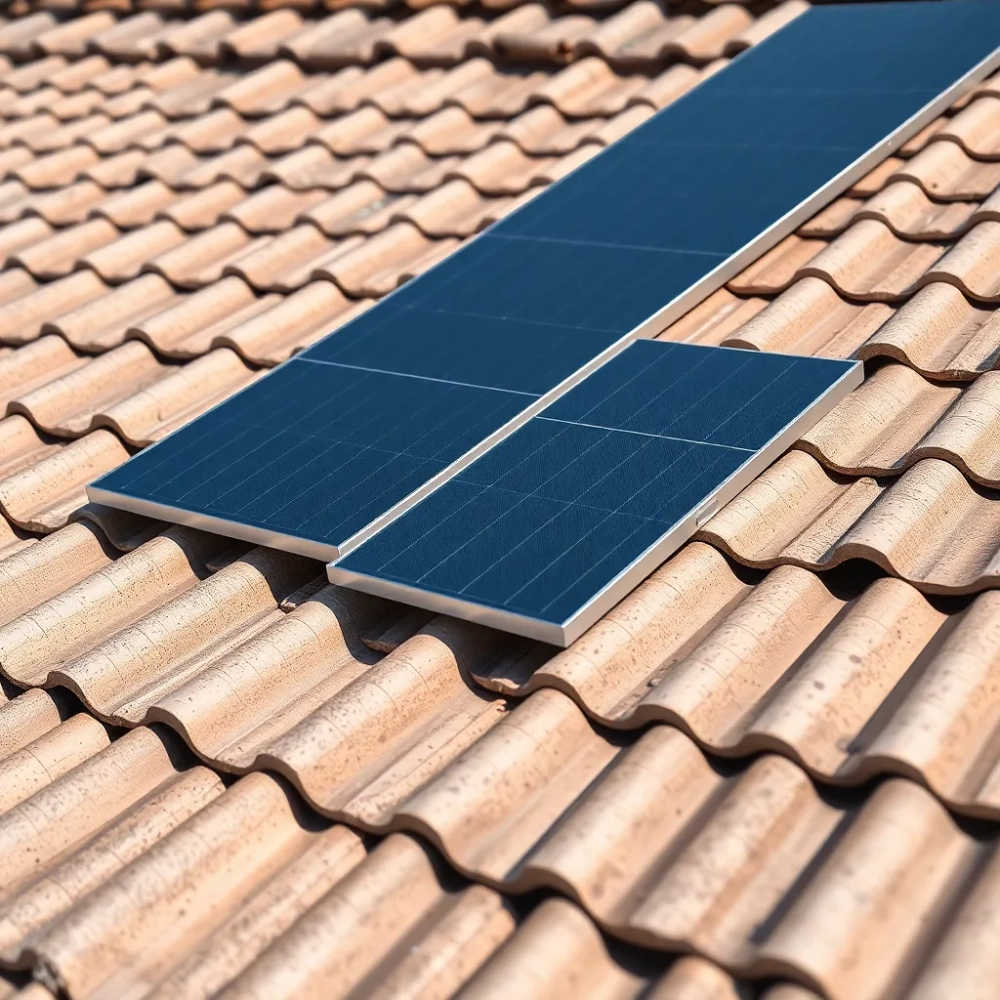

Panele na płaskim dachu z dachówki – jak to naprawdę działa?

Montaż paneli fotowoltaicznych na dachówce płaskiej to nie kompromis, lecz świadoma decyzja inwestorów, którzy cenią sobie kontrolę nad kątem pracy modułów i możliwość etapowego rozbudowywania instalacji. Nowoczesne systemy balastowe pozwalają ustawić panele pod optymalnym kątem bez naruszania poszycia, a kotwienie mechaniczne rozwiązuje problem lekkości konstrukcji tam, gdzie obciążenie grawitacyjne mogłoby przekroczyć nośność stropu. Szacuje się, że w Polsce ponad 35% nowych domów jednorodzinnych powstaje z dachem o nachyleniu poniżej 10 stopni, a udział instalacji typu flat-roof rośnie rok do roku o około 18%. Kluczem do sukcesu jest precyzyjne dopasowanie systemu montażowego do warunków wiatrowych, nośności dachu oraz docelowej mocy, bo każdy z tych parametrów wpływa na trwałość i uzysk instalacji w sposób, którego nie da się zignorować.

• Systemy montażowe na dach płaski balastowy, kotwiony i hybrydowy
• Optymalny kąt nachylenia paneli na dachówce płaskiej
• Koszt montażu fotowoltaiki na płaskim dachu z dachówki
• Najczęstsze błędy przy montażu paneli na dachówce płaskiej
• Parametry techniczne dla projektanta i inwestora
• Aspekty prawne i formalne montażu
• Dla jakich budynków sprawdza się flat-roof?
• Serwis, gwarancja i trwałość instalacji
• Najczęściej zadawane pytania

Systemy montażowe na dach płaski balastowy, kotwiony i hybrydowy

Wybór systemu montażowego determinuje nie tylko koszt inwestycji, ale przede wszystkim jej bezpieczeństwo w ekstremalnych warunkach pogodowych. Na dachach płaskich królują trzy rozwiązania: balastowe wykorzystujące ciężar bloczków lub kruszywa, kotwione mechanicznie za pomocą śrub przelotowych oraz hybrydowe łączące obie metody.

System balastowy opiera się na zasadzie grawitacji panele utrzymują na miejscu obciążniki o masie od 50 do 120 kg na metr kwadratowy, rozłożone na tacach lub w nogach konstrukcji. Sprawdza się na dachach żelbetowych o nośności przekraczającej 150 kg/m², gdzie papa stanowi szczelną barierę i każde przebicie grozi kosztownym remontem. Brak inwazyjnych elementów oznacza zerowe ryzyko przecieku, a sam montaż zajmuje zwykle jeden dzień roboczy dla instalacji o mocy do 10 kWp.

Kotwienie mechaniczne wchodzi do gry, gdy nośność stropu nie pozwala na bezpieczne obciążenie balastem albo gdy dach narażony jest na ssanie wiatru przekraczające 1,5 kPa. Śruby kotwiące przechodzą przez poszycie i są zabezpieczane membraną EPDM lub kołnierzem uszczelniającym zgodnie z normą PN-EN 1991-1-4. Wymaga to precyzyjnego wykonania i doświadczonej ekipy, bo każdy punkt przebicia to potencjalne miejsce przecieku po kilku sezonach.

System hybrydowy łączy lekki balast z kotwieniem w strategicznych punktach, co pozwala zredukować masę obciążników o 30-40% przy zachowaniu pełnej odporności na wiatr. Sprawdza się na dachach o umiarkowanej nośności, gdzie czyste balastowanie byłoby ryzykowne, a pełne kotwienie zbyt pracochłonne. Cena waha się między rozwiązaniami czysto balastowymi a w pełni kotwionymi.

Warto wiedzieć, że sam kąt nachylenia paneli wpływa na siły aerodynamiczne działające na konstrukcję przy 10 stopniach panele „łapią” wiatr inaczej niż przy 30 stopniach, co bezpośrednio przekłada się na wymagany balast. Dlatego projektanci obliczają masę obciążników indywidualnie dla każdego dachu, uwzględniając strefę wiatrową, wysokość budynku i jego ekspozycję.

Kiedy wybrać który system?

Optymalny kąt nachylenia paneli na dachówce płaskiej

Kąt nachylenia decyduje o rocznym uzysku energii w sposób bardziej dramatyczny, niż sugerują uproszczone kalkulatory online. Dla szerokości geograficznej Polski (49-55°N) optimum mieści się w przedziale 30-40 stopni, ale na dachach płaskich konstrukcje rzadko pozwalają przekroczyć 15 stopni bez gigantycznych obciążeń wiatrowych.

Przy kącie 10 stopni panel traci około 8% uzysku w porównaniu z optimum 35 stopni, ale zyskuje znacznie lepszą wentylację od spodu. Ciepło odprowadzane grawitacyjnie przez konwekcję naturalną obniża temperaturę ogniw o 5-8°C w słoneczne dni, a to przekłada się na dodatkowe 3-4% sprawności. Bilans bywa więc korzystniejszy, niż wskazywałby sam kąt.

Odstęp między rzędami paneli to kolejna zmienna, której nie wolno pominąć. Przy nachyleniu 10 stopni i kącie padania promieni słonecznych 30 stopni nad horyzontem (typowy grudzień) cień rzucany przez przedni rząd sięga około 2,5-krotności wysokości panelu. W praktyce oznacza to zachowanie minimum 1,8 metra odstępu między rzędami dla standardowych modułów o mocy 400-450 W.

Reguła jest prosta: im niższy kąt, tym większy odstęp. Konstrukcje wschód-zachód (panele ustawione symetrycznie pod kątem 5-10 stopni w obie strony) pozwalają zmniejszyć odstępy do 0,8-1,2 metra, bo rano i wieczorem nie rzucają na siebie cienia. Ceną jest niższy uzysk w południe, ale wyższy sumarycznie w skali roku.

Orientacja azymutalna ma znaczenie, ale mniejsze niż się wydaje. Odchylenie 30 stopni od kierunku południowego obniża uzysk roczny jedynie o 4-5%, a 45 stopni kosztuje około 8% produkcji. Konstrukcje wschód-zachód przegrywają z południowymi o 10-15%, ale produkują energię bardziej równomiernie w ciągu dnia, co lepiej współgra z taryfami dynamicznymi.

Koszt montażu fotowoltaiki na płaskim dachu z dachówki

Inwestorzy pytający o cenę zwykle porównują oferty różniące się zakresem jak wagony tego samego pociągu. System balastowy wymaga zakupu konstrukcji wsporczej, bloczków obciążających, mat antywibracyjnych oraz ewentualnych podkładek ochronnych na papę. To wszystko podnosi koszt instalacji o 15-25% w porównaniu z dachem spadzistym, gdzie panele mocowane są na hakach przykręconych do krokwi.

Przeciętna cena kompletnego systemu montażowego balastowego oscyluje w granicach 180-280 zł netto za metr kwadratowy powierzchni paneli. Konstrukcje kotwione mechanicznie bywają tańsze w zakupie (120-200 zł/m²), ale droższe w montażu, bo wymagają wiercenia, uszczelniania i późniejszych przeglądów przejść dachowych.

Czas zwrotu inwestycji zależy od programu dotacyjnego i taryfy zakupu energii. Przy aktualnych warunkach (cena zakupu energii z sieci 0,65-0,85 zł/kWh, sprzedaż nadwyżek po 0,25-0,40 zł/kWh) instalacja na dachu płaskim zwraca się w ciągu 6-9 lat, czyli niewiele wolniej niż na dachu spadzistym. Różnica wynika głównie z wyższego kosztu montażu, nie z niższej produkcji.

Strefy wiatrowe w Polsce a wymagany balast

Najczęstsze błędy przy montażu paneli na dachówce płaskiej

Instalacja, która pięknie wygląda na pierwszym zdjęciu z drona, potrafi rozczarować po pierwszej zimie. Lista wpadek powtarza się z zaskakującą regularnością, niezależnie od regionu Polski.

Brak obliczeń balastu to proszenie się o kłopoty. Panele porwane przez wiatr to nie tylko strata mienia, ale realne zagrożenie dla ludzi i pojazdów. Każdy projekt powinien zawierać szczegółowe obliczenia zgodne z PN-EN 1991-1-4, uwzględniające lokalizację, wysokość budynku i ekspozycję.

Zbyt mały odstęp wentylacyjny między panelem a poszyciem dachu prowadzi do przegrzewania modułów latem. Gdy temperatura ogniw przekracza 75°C, sprawność spada o około 0,4% na każdy stopień powyżej 25°C nominalnej. Efekt: strata 10-15% uzysku w czerwcu i lipcu. Minimum 10 cm wolnej przestrzeni to absolutne dno, optymalnie 15 cm.

Montaż przelotowy bez zabezpieczenia kołnierzem EPDM to klasyk gatunku. Śruba przechodząca przez papę bez uszczelnienia zaczyna przeciekać po 18-24 miesiącach, gdy cykle termiczne poluzują połączenie. Naprawa wymaga zdjęcia fragmentu instalacji i położenia nowej warstwy hydroizolacji, co kosztuje więcej niż prawidłowy montaż.

Nieprawidłowy kąt nachylenia wynikający z lenistwa lub oszczędności na projektowaniu. Konstrukcja pozwalająca regulować kąt od 5 do 35 stopni kosztuje o 30-40% więcej niż stała pod 10 stopni, ale różnica w uzysku rocznym sięga 8%. Różnica w kosztach zwraca się w ciągu 3-4 lat.

Brak uwzględnienia zacienienia od kominów, wentylatorów i anten. Cień padający nawet na 10% powierzchni jednego panelu obniża wydajność całego stringu o wielokrotność tej wartości, bo diody bypass aktywują się sekwencyjnie. Optymalizatory mocy (np. Tigo) lub mikroinwertery rozwiązują problem, ale podnoszą koszt instalacji o 15-20%.

Połączenie paneli z poszyciem bez maty antywibracyjnej i folii ochronnej. Wibracje wywołane wiatrem ścierają papę w ciągu kilku sezonów, odsłaniając warstwę bitumiczną. Rozwiązanie to tania mata EPDM o grubości 3-5 mm, która kosztuje 15-25 zł/m², a wydłuża żywotność poszycia o dekadę.

Parametry techniczne dla projektanta i inwestora

Audyt dachu przed montażem to nie formalność, lecz fundament bezpiecznej instalacji. Kontrola obejmuje nośność stropu (minimum 150 kg/m² dla systemów balastowych), stan papy lub membrany (wiek, pęknięcia, wybrzuszenia), lokalizację attyk i kominów (wpływ na zacienienie) oraz spadki dachu (minimum 2% dla odpływu wody).

Checklist przed montażem 12 punktów

• Sprawdzenie nośności stropu i dopuszczalnego obciążenia użytkowego
• Weryfikacja stanu hydroizolacji i jej przewidywanej żywotności
• Analiza zacienienia od kominów, wentylatorów, anten i sąsiednich budynków
• Wyznaczenie strefy wiatrowej i kategorii terenu
• Obliczenie wymaganego balastu dla wybranego kąta nachylenia
• Sprawdzenie odległości od attyki i krawędzi dachu (minimum 1 m)
• Weryfikacja drogi kablowej do inwertera i rozdzielni
• Potwierdzenie dostępności strefy pożarowej i przejść ewakuacyjnych
• Sprawdzenie obciążenia śniegiem w danej lokalizacji
• Analiza możliwości montażu bez blokowania wyjść serwisowych
• Weryfikacja zgody wspólnoty lub spółdzielni (w przypadku bloków)
• Sprawdzenie warunków przyłączenia do sieci energetycznej

Aspekty prawne i formalne montażu

Instalacja fotowoltaiczna na budynku mieszkalnym o mocy do 50 kWp wymaga jedynie zgłoszenia do właściwego urzędu, nie pozwolenia na budowę. Wyjątkiem są obiekty zabytkowe, strefy ochrony konserwatorskiej oraz budynki użyteczności publicznej, gdzie procedura bywa bardziej złożona.

Przepisy przeciwpożarowe nakładają obowiązek zachowania stref pożarowych wokół paneli: minimum 1 metr od krawędzi dachu, 1,5 metra od drzwi wyjściowych i okien pożarowych oraz 2 metry od przewodów kominowych spalinowych. Na dachach o powierzchni przekraczającej 1000 m² instalacja wymaga uzgodnienia z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych.

Konstrukcje balastowe, choć bezinwazyjne, nadal wymagają projektu budowlanego w rozumieniu Prawa budowlanego, bo zmieniają obciążenia dachu. W przypadku budynków wielorodzinnych konieczne jest uzyskanie zgody wspólnoty lub spółdzielni mieszkaniowej, a często także zmiana wpisu w księdze wieczystej dotyczącego części wspólnych nieruchomości.

Dla jakich budynków sprawdza się flat-roof?

Domy jednorodzinne z dachem kopertowym lub płaskim to klasyczny adresat tego rozwiązania. Instalacja 6-10 kWp zajmuje 40-70 m² powierzchni dachu i produkuje rocznie 5 700-10 500 kWh, pokrywając zapotrzebowanie czteroosobowej rodziny.

Bloki i kamienice modernizowane w programach termomodernizacji coraz częściej doczekują się paneli na dachach. Typowa instalacja 30-50 kWp obsługuje części wspólne (windy, oświetlenie klatek, pompy) i wspólnotowe zużycie energii, a nadwyżki sprzedaje do sieci. Dach płaski o powierzchni 200-400 m² mieści taką instalację bez konieczności dodatkowych pozwoleń poza zgłoszeniem.

Hale produkcyjne i magazyny z dachami z blachy trapezowej lub płyty warstwowej wymagają szczególnej uwagi ze względu na nośność. Balastowanie bywa niemożliwe, więc stosuje się systemy kotwione do płatwi lub stężone konstrukcje wschód-zachód z niskim profilem obciążenia.

Budynki użyteczności publicznej: szpitale, szkoły, urzędy i biurowce, które w świetle dyrektywy RED II oraz krajowych wymogów klimatycznych muszą sukcesywnie zwiększać udział OZE. Instalacja 50-200 kWp na dachu płaskim tych obiektów jest dziś standardem, a procedury przetargowe obejmują zarówno dzierżawę dachu, jak i zakup z dotacją.

Gospodarstwa rolne z dużymi powierzchniami stodoł i obór idealnie nadają się pod fotowoltaikę balastową, bo dachy wytrzymują wielotonowe obciążenia, a zapotrzebowanie na energię (chłodnie, suszarnie, obiegi wentylacyjne) rekompensuje koszty zakupu prądu z sieci.

Serwis, gwarancja i trwałość instalacji

Panele fotowoltaiczne objęte są gwarancją producenta na 25 lat (sprawność powyżej 85% po tym okresie) oraz gwarancją produktową na 12-15 lat. Inwertery mają krótszą gwarancję, zwykle 5-10 lat, ale ich żywotność w polskich warunkach sięga 15 lat przy regularnej konserwacji.

Systemy montażowe balastowe renomowanych producentów objęte są gwarancją na 15-25 lat, pod warunkiem że obliczenia balastu wykonał certyfowany projektant, a montaż przeprowadziła ekipa z odpowiednimi uprawnieniami. Warto przed podpisaniem umowy poprosić o certyfikaty zgodności z normą PN-EN 1090-2 dla konstrukcji stalowych oraz dokumentację obliczeniową dla danej lokalizacji.

Przegląd instalacji zaleca się co 12 miesięcy: kontrola stanu balastu, dokręcenie połączeń śrubowych, sprawdzenie szczelności przejść dachowych oraz termowizyjna analiza paneli. Koszt takiego przeglądu wynosi 300-600 zł dla instalacji do 10 kWp i zwraca się wielokrotnie dzięki wczesnemu wykrywaniu usterek.

Najczęściej zadawane pytania

Ile kosztuje fotowoltaika na płaskim dachu?
Kompletna instalacja 10 kWp z systemem balastowym to wydatek 42 000-52 000 zł brutto, czyli o 6 000-10 000 zł więcej niż na dachu spadzistym. Wyższy koszt wynika z konstrukcji wsporczej i bloczków obciążających, nie z samych paneli.

Czy potrzebuję pozwolenia na budowę?
Dla instalacji do 50 kWp na budynku mieszkalnym wystarczy zgłoszenie. Wyjątkiem są obiekty zabytkowe i strefy ochrony konserwatorskiej, gdzie wymagane jest pozwolenie. Spółdzielnie i wspólnoty mogą mieć własne regulacje wymagające uchwały.

Jak często serwisować instalację?
Przegląd co 12 miesięcy wystarczy, aby utrzymać sprawność na nominalnym poziomie. Mycie paneli raz na 1-2 lata poprawia uzysk o 3-5% w regionach o dużym zapyleniu (okolice aglomeracji, tereny rolnicze).

Czy dach płaski wytrzyma panele?
Strop żelbetowy o nośności 150 kg/m² i więcej bez problemu utrzymuje system balastowy. Stropy drewniane i lekkie konstrukcje stalowe wymagają indywidualnych obliczeń i zwykle wymuszają montaż kotwiony lub hybrydowy z mniejszym balastem.

Jaki kąt nachylenia wybrać?
10-13 stopni to kompromis między uzyskiem a obciążeniem wiatrowym. Jeśli konstrukcja pozwala na 15 stopni, warto skorzystać, bo każdy dodatkowy stopień to około 0,5% więcej energii w skali roku.

Montaż paneli fotowoltaicznych na dachówce płaskiej to rozwiązanie sprawdzone technicznie i opłacalne ekonomicznie, pod warunkiem że projekt uwzględnia specyfikę tego typu pokrycia. Kluczowe decyzje to wybór systemu montażowego (balastowy, kotwiony, hybrydowy), precyzyjne obliczenie balastu dla lokalnej strefy wiatrowej oraz zachowanie optymalnego kąta nachylenia 10-13 stopni i odstępów między rzędami wynoszących 1,5-1,8 metra.

Inwestorzy, którzy pomijają audyt dachu lub oszczędzają na projektancie, ryzykują uszkodzenie poszycia, zerwanie instalacji przez wiatr albo chroniczną stratę uzysku sięgającą 15-20%. Rzetelne przygotowanie to fundament, na którym buduje się dwudziestopięcioletnią wartość energetyczną.

Przed podjęciem decyzji warto skorzystać z bezpłatnego audytu dachu i indywidualnej kalkulacji uzysków. Pozwala to zweryfikować, czy planowana moc instalacji zmieści się na dostępnej powierzchni, jaki system montażowy będzie optymalny i ile dokładnie energii wyprodukuje system w konkretnej lokalizacji.

Źródła i podstawy prawne:
PN-EN 1991-1-4:2008 Eurokod 1: Oddziaływania na konstrukcje. Część 1-4: Oddziaływania wiatru.
PN-EN 1090-2:2018 Wykonanie konstrukcji stalowych i aluminiowych.
PN-EN 61215:2017 Moduły fotowoltaiczne z krzemu krystalicznego Kwalifikacja konstrukcji i aprobata typu.
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).
Mapa stref wiatrowych w Polsce Instytut Meteorologii i Gospodarki Wodnej Państwowy Instytut Badawczy, imigw.pl.
Dyrektywa Parlamentu Europejskiego i Rady (UE) 2018/2001 z dnia 11 grudnia 2018 r. w sprawie promowania stosowania energii ze źródeł odnawialnych (RED II).
