Wentylacja grawitacyjna w domu: jak działa i jak ją zrobić

Wentylacja grawitacyjna w domu usuwa zużyte powietrze pionowymi kanałami wywiewnymi wyprowadzonymi ponad dach, a w jego miejsce przez nawiewniki lub nieszczelności napływa świeże powietrze z zewnątrz, bez wentylatorów i bez prądu. Napędza ją różnica temperatur i ciśnień między wnętrzem a otoczeniem, dlatego działa najsilniej zimą, a najsłabiej latem. Sprawdza się tam, gdzie kanały są poprawnie zwymiarowane, kratki wywiewne są w kuchni, łazience, WC i pomieszczeniach bez okien, a dom ma stały dopływ powietrza.

• Jak działa wentylacja grawitacyjna?
• Gdzie musi być wentylacja grawitacyjna?
• Czy do wentylacji grawitacyjnej potrzebny jest komin?
• Jakie wymiary muszą mieć kanały wentylacyjne?
• Jak zrobić wentylację grawitacyjną w domu?
• Wentylacja grawitacyjna a kominek, piec i kotłownia
• Najczęstsze błędy w wentylacji grawitacyjnej
• Jak poprawić ciąg w wentylacji grawitacyjnej?
• Czy wentylacja grawitacyjna ma sens?

Jak działa wentylacja grawitacyjna?

Ciepłe powietrze w domu ma mniejszą gęstość niż chłodniejsze powietrze na zewnątrz, więc unosi się i uchodzi pionowym kanałem wentylacyjnym, a w jego miejsce napływa świeże powietrze. Ten naturalny ruch powietrza to ciąg, potocznie nazywany cugiem.

Powietrze powinno płynąć przez cały dom: wpada przez nawiewniki do salonu i sypialni, przechodzi przez podcięcia, tuleje lub kratki w drzwiach i wychodzi kratkami wywiewnymi w kuchni, łazience i toalecie. Dzięki temu wymianie podlega całe powietrze w budynku, a wilgoć, zapachy i dwutlenek węgla są usuwane tam, gdzie jest ich najwięcej.

Na siłę ciągu wpływają przede wszystkim: różnica temperatur, długość kanału, jego przekrój i gładkość ścianek, szczelność przewodów, dopływ świeżego powietrza oraz warunki atmosferyczne, zwłaszcza silny lub zmienny wiatr i zmiany ciśnienia.

Kiedy wentylacja grawitacyjna działa, a kiedy przestaje?

Wentylacja grawitacyjna działa tylko wtedy, gdy jednocześnie powietrze ma którędy napłynąć do domu i w środku jest wyraźnie cieplej niż na zewnątrz. Według porównania wentylacji grawitacyjnej i mechanicznej na Rekuperatory.pl różnica temperatur musi wynosić co najmniej 12°C, a przy temperaturze zewnętrznej powyżej 12°C taka wentylacja nie działa.

Gdy okna są szczelne albo nawiewniki zamknięte, może pojawić się ciąg wsteczny: powietrze zamiast uciekać kratkami, jest przez nie nawiewane do środka i z kratki czuć chłód. Latem, gdy na zewnątrz jest tak ciepło jak w domu albo cieplej, ciąg zanika. Zimą jest odwrotnie: ciąg jest silny, ale razem z powietrzem ucieka ciepło.

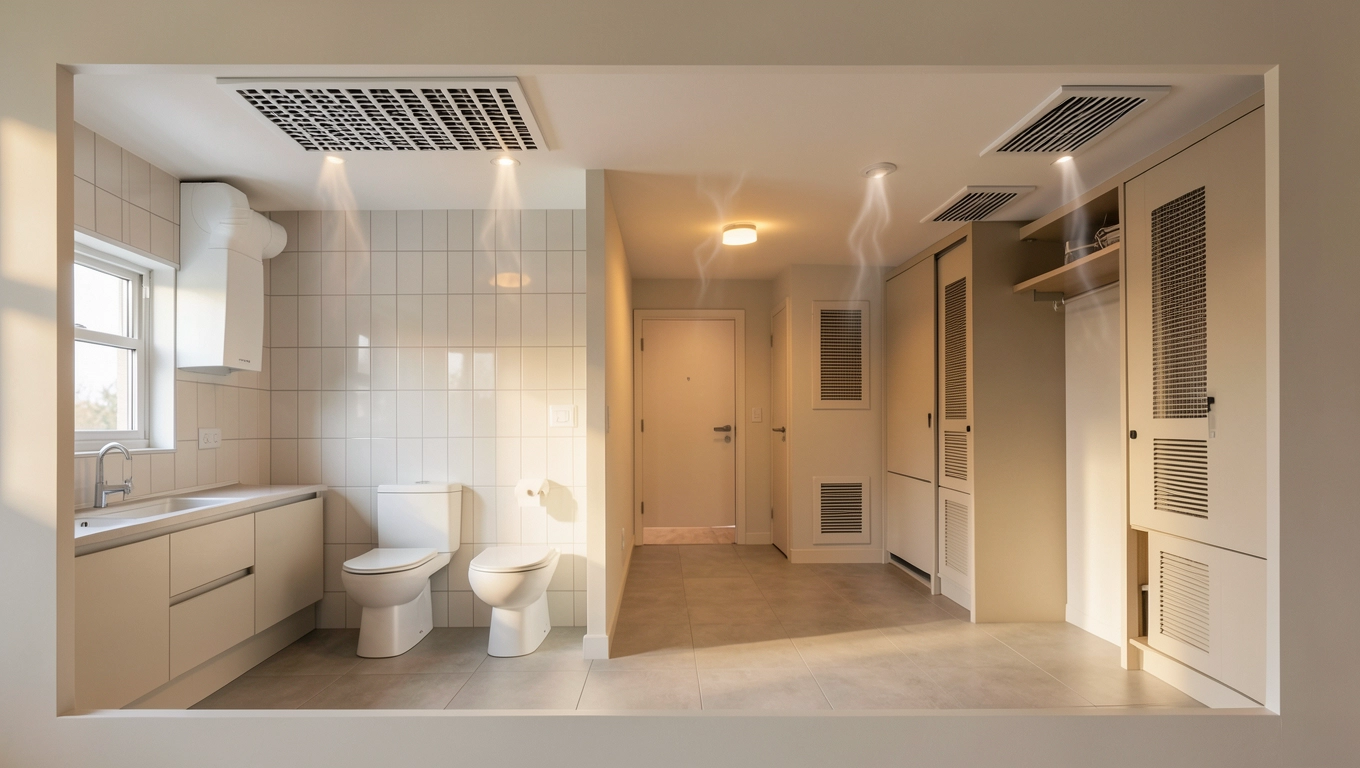

Gdzie musi być wentylacja grawitacyjna?

Kanał wywiewny z kratką musi mieć kuchnia, łazienka, toaleta, każde pomieszczenie bez okna (schowek, garderoba) oraz pomieszczenie oddzielone od najbliższego kanału wywiewnego więcej niż dwojgiem drzwi. Kanału wymaga też pomieszczenie z kominkiem, a w domu dwupoziomowym kanały powinny być również na górnej kondygnacji.

Te zasady opisuje poradnik projektowy Wentylacyjny.pl, powołując się na rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75 poz. 609 z późniejszymi zmianami). Ten sam poradnik zaleca w kuchni dwa kanały: jeden pod okap, drugi do wymiany powietrza wtedy, gdy okap nie pracuje.

Do jednego kanału podłącza się tylko jedno pomieszczenie. Brak kanału w którymś z wymienionych pomieszczeń osłabia usuwanie powietrza z całego domu albo rozregulowuje jego przepływ między pokojami. Kratki wentylacyjne powinny być także w pomieszczeniach na poddaszu użytkowym.

Ile powietrza musi wymienić wentylacja?

W pokoju mieszkalnym w ciągu godziny trzeba wymienić tyle powietrza, ile wynosi jego kubatura, albo 30 m³ na każdą osobę, która w nim przebywa; przyjmuje się większą z tych wartości. Kuchnie, łazienki i kotłownie mają własne minimalne wartości, które zebrał poradnik ARCHON+ o wentylacji grawitacyjnej.

Przykład na danych czytelnika: pokój 4 × 3,5 m o wysokości 2,6 m ma kubaturę 36,4 m³. Jeśli śpią w nim dwie osoby, wymóg osobowy wynosi 2 × 30 = 60 m³/h, więc wymiana powietrza w tym pokoju powinna wynosić co najmniej 60 m³/h, bo to wartość większa.

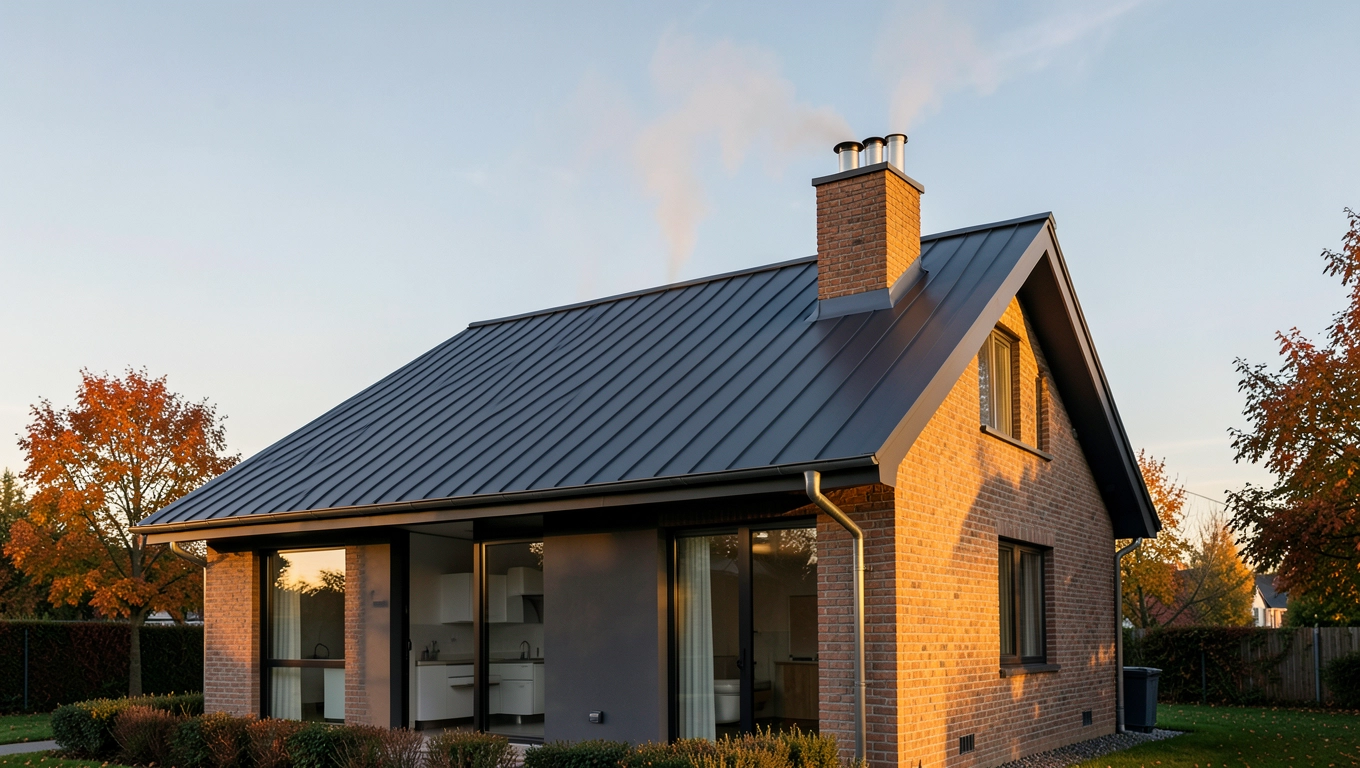

Czy do wentylacji grawitacyjnej potrzebny jest komin?

Tak. Wentylacja grawitacyjna potrzebuje pionowych kanałów wywiewnych wyprowadzonych ponad dach, a w domu jednorodzinnym prowadzi się je zwykle w kominie wentylacyjnym. Bez pionowego kanału nie powstaje ciąg, który wyciąga zużyte powietrze.

Kanały buduje się z cegły pełnej, pustaków wentylacyjnych ceramicznych lub keramzytobetonowych albo z rur spiro o średnicy co najmniej 10 cm. Kanały wentylacyjne mogą biec w jednym kominie razem z kanałami spalinowymi, ale wtedy stosuje się pustaki przeznaczone do takich zestawów.

Opis nowoczesnej wentylacji grawitacyjnej Schiedel wymienia dwa sposoby budowy pionów. W systemie schodkowym na każdej wyższej kondygnacji dochodzi kolejny kanał (np. jeden na parterze, dwa na piętrze), co oszczędza miejsce na dole. W systemie pełnym wszystkie kanały wznosi się od fundamentów i ta metoda jest najczęściej spotykana w domach jednorodzinnych.

Producent podaje też parametry swoich pustaków z betonu lekkiego: ścianki grubości 4 cm i wysokość modułu 33 cm, czyli 3 pustaki na 1 mb kanału, z dopuszczeniem Instytutu Techniki Budowlanej. To dane konkretnego systemu, nie ogólne wymaganie dla każdego komina.

Na wylocie kanału można zamontować wywietrznik grawitacyjny (nasadę), który wykorzystuje opływający go wiatr do wytworzenia podciśnienia w kanale i wspiera ciąg przy niekorzystnej pogodzie. Ruch powietrza w kanale zależy wtedy od trzech czynników: różnicy temperatur, różnicy ciśnień i siły wiatru.

Wentylacja pomieszczeń przez kominy to inne zagadnienie niż przewietrzanie konstrukcji dachu; tę drugą kwestię omawiamy w tekście o wentylacji dachu deskowanego z papą.

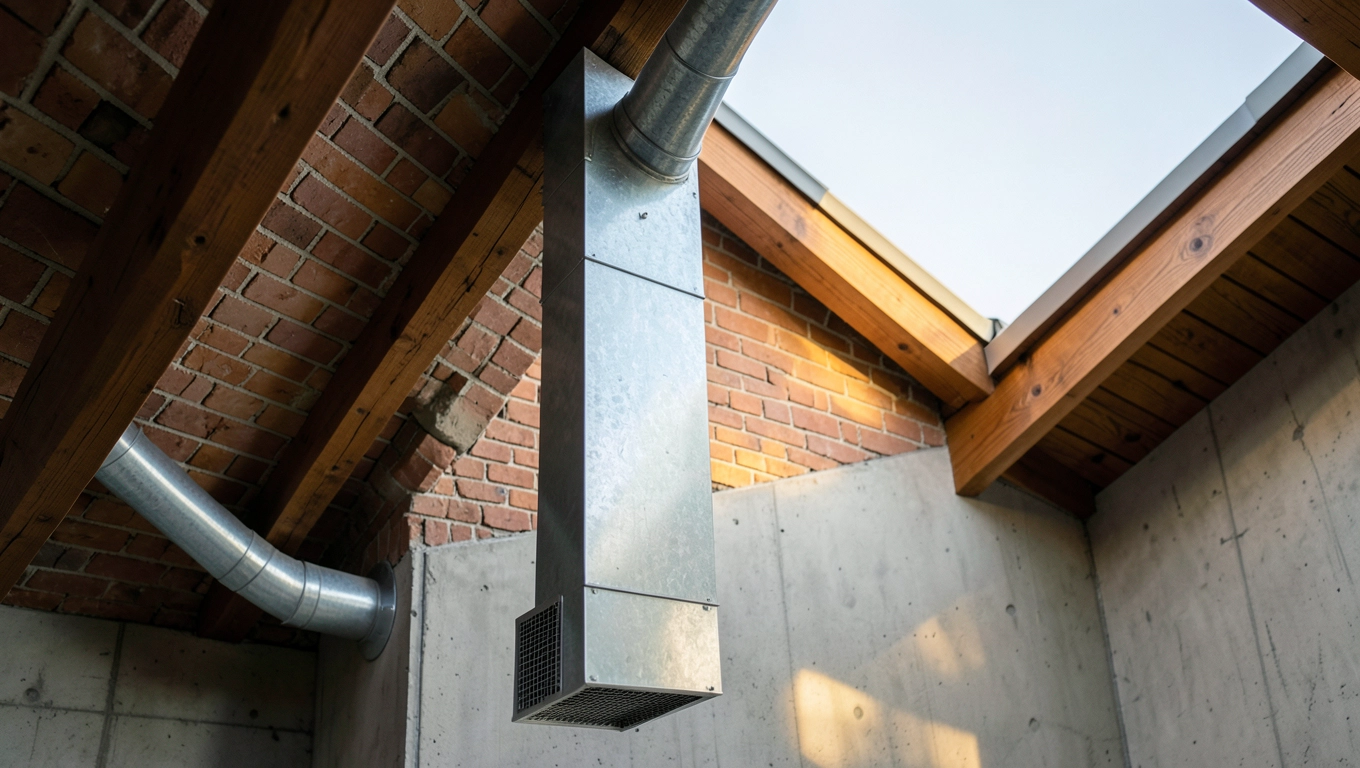

Jakie wymiary muszą mieć kanały wentylacyjne?

Kanał wywiewny musi mieć przekrój co najmniej 0,016 m², kanał prostokątny nie może mieć boku krótszego niż 10 cm, a długość od kratki do wylotu nad dachem nie może być mniejsza niż 3 m. Przekrój musi być stały na całej długości kanału.

Wartości te podaje cytowany wyżej poradnik Wentylacyjny.pl. Według niego ilość usuwanego powietrza zależy od pola przekroju kanału, a siła ciągu od jego długości i oporów, które maleją, gdy ścianki są gładkie. Kanały wymiaruje się przy założeniach normowych: temperatura zewnętrzna +12°C, w pokojach +20°C, w łazienkach +24°C.

Dla porównania: popularny kanał 14 × 14 cm ma przekrój 0,0196 m², a kanał 14 × 21 cm 0,0294 m², więc oba przekraczają minimum. Kłopot zaczyna się wtedy, gdy taki wymiar (odpowiadający wymiarom kratki) przyjmuje się jako standard zamiast go policzyć: wydajność wentylacji okresowo się wtedy waha.

Dlaczego kanały powinny mieć podobną długość?

Kanały o zbliżonej długości nie zakłócają sobie wzajemnie pracy. Dłuższy kanał może mieć na tyle silniejszy ciąg, że w krótszym powstanie podciśnienie i przepływ się odwróci, zwłaszcza w szczelnie ocieplonym domu. Przy dużej różnicy długości w dłuższym kanale montuje się regulowaną kratkę, która dławi jego ciąg.

Gdzie zamontować kratkę wentylacyjną?

Kratkę wywiewną montuje się wysoko na ścianie, blisko sufitu, albo w suficie. Kratka sufitowa jest dobrym rozwiązaniem przy suficie podwieszanym na ostatniej kondygnacji, gdy powyżej nie ma strychu ani zabudowanego poddasza. Źródła podają odległość 15 cm od sufitu, ale niejednoznacznie: Wentylacyjny.pl jako minimalny odstęp, ARCHON+ (dla łazienki) jako maksymalny, dlatego przyjmij odległość wskazaną w projekcie.

Kształt kratki to kwestia gustu, choć kratka kwadratowa ma większe pole przekroju niż okrągła o średnicy równej bokowi kwadratu. Kratki z lamelkami zamykanymi sznurkiem są zbędne: wentylacja ma działać przez cały czas, więc kratek nie przymyka się ani nie zakleja.

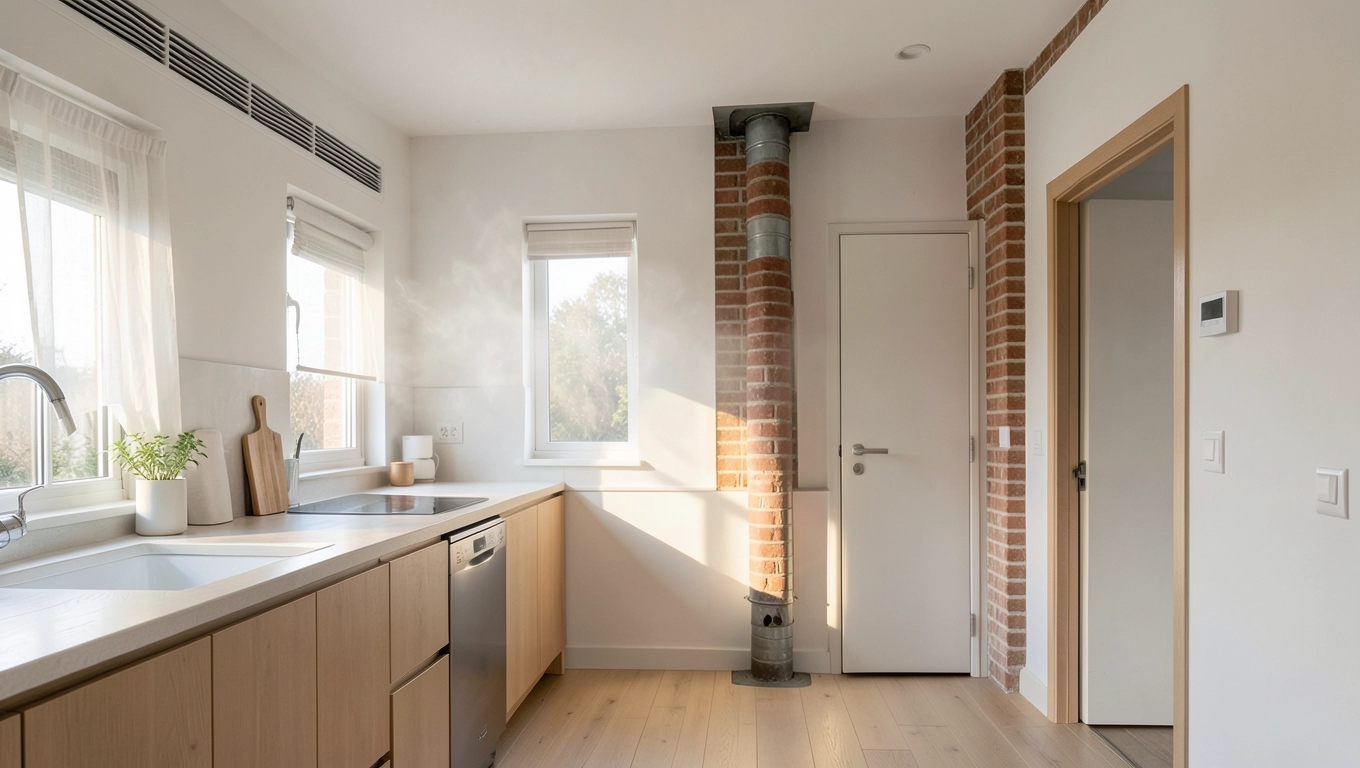

Jak zrobić wentylację grawitacyjną w domu?

Wentylację grawitacyjną projektuje się razem z domem, a potem wykonuje dokładnie według projektu, bo kanały, kratki i nawiew tworzą jeden układ. Najwięcej problemów powstaje, gdy któryś z tych elementów pominięto albo zmieniono na budowie.

1. Zaplanuj wentylację w projekcie domu, zanim powstaną ściany i kominy, i trzymaj się jego założeń na każdym etapie budowy.
2. Wyznacz pomieszczenia z kanałami wywiewnymi: kuchnia (najlepiej z dwoma kanałami), łazienka, WC, pomieszczenia bez okien, pokój z kominkiem, kotłownia i pomieszczenia oddalone o więcej niż dwoje drzwi od najbliższego kanału.
3. Policz wymaganą wymianę powietrza i na tej podstawie dobierz przekrój kanałów, zamiast przyjmować wymiar kratki jako standard.
4. Prowadź kanały pionowo, bez odcinków poziomych, ze stałym przekrojem i gładkimi ściankami; każdy powinien mieć co najmniej 3 m od kratki do wylotu, a wszystkie zbliżoną długość.
5. Podłącz do każdego kanału tylko jedno pomieszczenie.
6. Wyprowadź kanały ponad dach zgodnie z projektem, bo źle umieszczony wylot zakłóca ciąg; przy problemach z wiatrem rozważ wywietrznik na wylocie.
7. Zapewnij nawiew: przy szczelnych oknach zamontuj nawiewniki okienne lub ścienne.
8. Zapewnij przepływ między pomieszczeniami: kratki, tuleje lub podcięcia w drzwiach, zwłaszcza w drzwiach łazienki.
9. Zamontuj kratki wywiewne wysoko, przy suficie, i zostaw je stale otwarte.

Wentylacja grawitacyjna a kominek, piec i kotłownia

Pomieszczenie z kominkiem lub piecem na pellet potrzebuje osobnego przewodu wentylacyjnego i stałego dopływu powietrza, bo urządzenie zużywa dużo powietrza do spalania. Gdy nawiewu brakuje, ciąg kominowy słabnie, a spaliny mogą cofać się do wnętrza domu, na co zwraca uwagę poradnik e-kominki24h.pl o wentylacji grawitacyjnej.

Cofające się spaliny są niebezpieczne dla domowników, dlatego w pomieszczeniu z kominkiem lub kotłem nie zaklejaj kratek i nie zamykaj na stałe nawiewników. Wentylacja kotłowni ma dostarczać powietrze do spalania i nie dopuszczać do niebezpiecznego stężenia szkodliwych gazów. Kotłownia na paliwo stałe wymaga niezamykalnego otworu nawiewnego o powierzchni co najmniej 200 cm² i kanału wywiewnego o przekroju co najmniej 14 × 14 cm; przy innych kotłach wymagania zależą od rodzaju urządzenia i paliwa.

Więcej o budowie, podłączaniu i eksploatacji kominów znajdziesz w dziale Kominy.

Najczęstsze błędy w wentylacji grawitacyjnej

Wentylacja grawitacyjna najczęściej zawodzi przez brak dopływu powietrza i źle wykonane kanały, a nie przez samą zasadę działania. Typowe błędy to:

• brak nawiewników przy szczelnych oknach, przez co powietrze nie ma skąd napłynąć,
• za krótkie kanały wentylacyjne albo kanały o bardzo różnej długości,
• zbyt mały przekrój kanału lub wymiar przyjęty bez obliczeń,
• poziome odcinki i załamania kanału, które zwiększają opory przepływu,
• podłączenie kilku pomieszczeń do jednego kanału,
• brak kratki w łazience albo brak wentylacji na poddaszu,
• zaklejone, zasłonięte lub zabrudzone kratki wentylacyjne,
• nieprawidłowe zakończenie komina ponad dachem,
• brak podcięć lub otworów wentylacyjnych w drzwiach pomieszczeń z wywiewem.

Po czym poznać, że wentylacja grawitacyjna nie działa?

Najbardziej widocznym objawem jest para wodna skraplająca się od wewnątrz na szybach. Za nią przychodzą pleśń na uszczelkach okien, za meblami i w narożnikach ścian, a także zaduch, bóle głowy, senność i gorszy sen.

Obiektywną miarą jest stężenie dwutlenku węgla. Według przewodnika o wentylacji na Rekuperatory.pl przy sprawnej wymianie powietrza CO₂ w pomieszczeniach utrzymuje się poniżej około 600 ppm, poziom od 1000 do 1400 ppm to już powód do narzekań, a powyżej 1000 ppm pojawiają się osłabienie, bóle głowy i problemy z koncentracją. Ten sam serwis twierdzi, że w większości domów z samą wentylacją grawitacyjną od października do marca wymiana powietrza praktycznie nie działa, bo okna i nawiewniki pozostają zamknięte.

Jak poprawić ciąg w wentylacji grawitacyjnej?

Najprostszy sposób na poprawę ciągu to czyszczenie kratek i zapewnienie stałego nawiewu; urządzenia wspomagające dodaje się dopiero wtedy, gdy to nie wystarcza. Każde rozwiązanie ma swoje ograniczenia:

Czy wentylacja grawitacyjna ma sens?

Ma sens w domu, w którym kanały wykonano zgodnie z projektem, a nawiew działa przez cały rok: jest tania w wykonaniu, cicha i nie zużywa prądu. Słabiej sprawdza się w szczelnym, energooszczędnym domu, bo jej wydajność zależy od pogody, latem spada, a zimą razem z powietrzem ucieka ciepło.

Jakaś wentylacja i tak jest obowiązkowa: przepisy wymagają jej w pomieszczeniach przeznaczonych na pobyt ludzi, o czym przypomina przegląd rozwiązań wentylacyjnych Eco Comfort. Wybór dotyczy więc rodzaju wentylacji, a nie tego, czy ją wykonać.

Zalety wentylacji grawitacyjnej

• niższe koszty wykonania niż wentylacji mechanicznej,
• łatwe wykonanie z gotowych elementów systemowych,
• praktycznie bezgłośna praca,
• działanie bez prądu, a więc bez kosztów zasilania,
• brak urządzeń mechanicznych, czyli mniej elementów, które mogą się zepsuć.

Wady wentylacji grawitacyjnej

• skuteczność zależna od różnicy temperatur i pogody, najsłabsza latem,
• straty ciepła zimą, gdy ciąg jest najsilniejszy,
• brak filtrowania powietrza i brak kontroli nad intensywnością wymiany,
• skłonność do przeciągów,
• konieczność montażu nawiewników przy szczelnych oknach,
• kominy zajmują miejsce w pomieszczeniach i muszą mieć odpowiednią, często dużą wysokość.

Firmy sprzedające rekuperację podają wysokie liczby strat. Wspomniane porównanie na Rekuperatory.pl mówi o ucieczce energii odpowiadającej nawet 40% strat na ogrzewaniu budynku zimą, gdy grawitację wspomagają nawiewniki, wentylatory i nasady, oraz podaje przykład, że same kominy mogą kosztować od kilku do kilkunastu tysięcy złotych. To dane sprzedawcy alternatywnego rozwiązania, więc traktuj je jako szacunek, a nie pomiar dla Twojego domu.

Alternatywą jest wentylacja mechaniczna z odzyskiem ciepła, czyli rekuperacja: działa niezależnie od warunków atmosferycznych i filtruje powietrze nawiewane, ale wymaga wyższych nakładów na montaż, corocznego serwisu i wymiany filtrów. Przy budowie domu decyzję najlepiej podjąć na etapie projektu, bo od rodzaju wentylacji zależy, ile kanałów wentylacyjnych i kominów trzeba wymurować.
