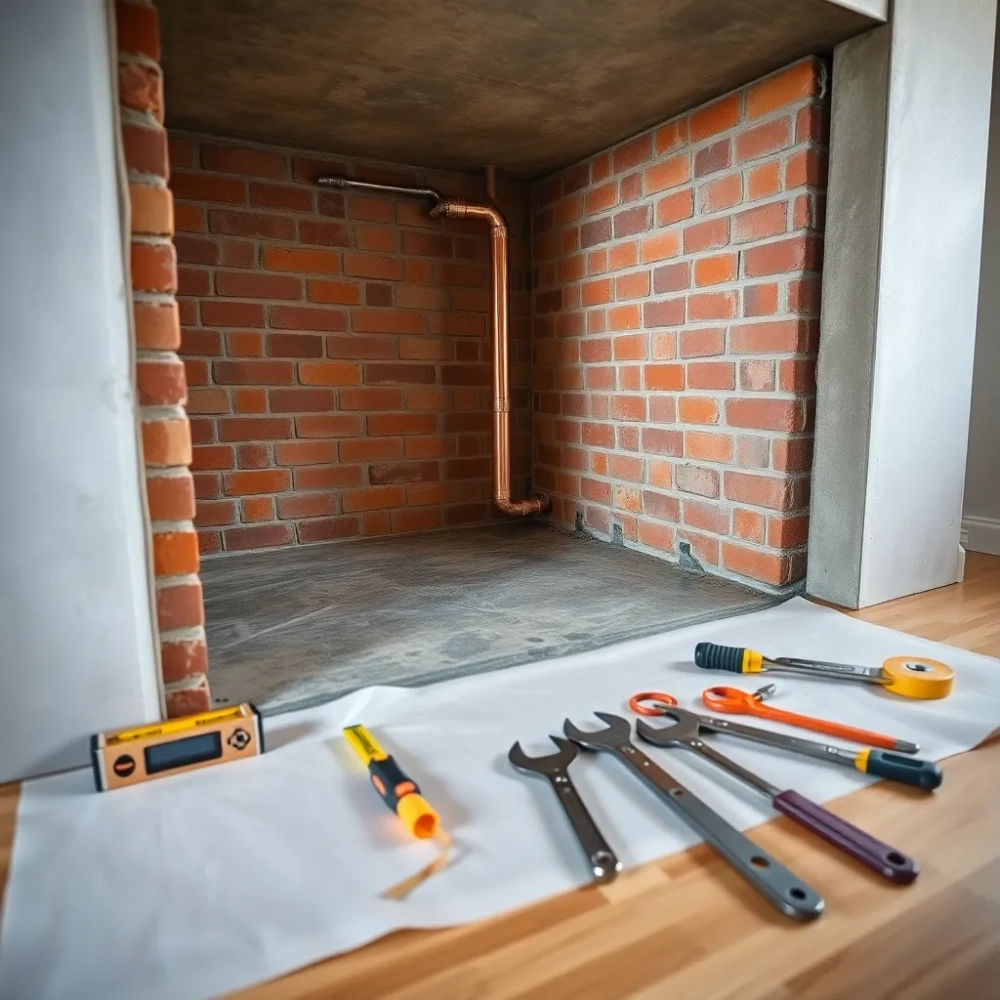

Zabudowa kominka z płaszczem wodnym krok po kroku
Ceny gazu i prądu wystrzeliły w górę tak mocno, że wielu właścicieli domów szuka dziś realnej alternatywy ogrzewania. Kominek z płaszczem wodnym potrafi pokryć od 40% do nawet 70% rocznego zapotrzebowania na ciepło, a przy dobrze dobranej mocy zwraca się w 3-5 sezonach grzewczych. Poniżej znajdziesz pełną ścieżkę: od wyboru wkładu, przez projekt hydrauliczny, aż po pierwszy rozruch i obudowę.
- Jak działa płaszcz wodny i jak dobrać moc kominka
- Instalacja hydrauliczna kominka z płaszczem wodnym krok po kroku
- Wymagania techniczne i przepisy dla kominka z płaszczem wodnym
- Najczęstsze błędy przy zabudowie kominka z płaszczem wodnym
- Koszty i zwrot z inwestycji
- FAQ najczęstsze pytania inwestorów
Jak działa płaszcz wodny i jak dobrać moc kominka
Sercem całej instalacji jest wymiennik, czyli płaszcz wodny otaczający komorę spalania. Woda przepływa przez niego, odbiera energię od gorących spalin i trafia do instalacji centralnego ogrzewania lub zasobnika ciepłej wody użytkowej. W odróżnieniu od kominka powietrznego, gdzie ponad 80% ciepła ucieka kominem, tutaj do kaloryferów dociera 70-80% wytworzonej energii. Sprawność nowoczesnych wkładów sięga 75-90%, a ich moc wyjściowa oscyluje najczęściej w przedziale 10-25 kW.
Dobór mocy to pierwszy i najważniejszy krok. Przyjmij orientacyjną zasadę 0,1-0,15 kW na każdy metr kwadratowy ogrzewanej powierzchni. Dom o powierzchni 140 m² przy standardowej izolacji potrzebuje więc wkładu 14-18 kW. Zbyt mały kominek będzie pracował na maksymalnych obrotach i szybko się zużyje, zbyt duży przegrzeje pomieszczenie i spowoduje „koksowanie” się drewna, czyli jego powolne, niepełne spalanie.
Wentylacja komory spalania
Nowoczesne wkłady z płaszczem wodnym korzystają z konstrukcji typu „air wash” i wtórnego dopalania spalin. Pierwotny strumień powietrza podaje się pod ruszt, a wtórny kieruje się przez dysze w tylnej ściance, gdzie dopala cząsteczki sadzy. Dzięki temu emisja pyłów spada do 40 mg/m³, a szyba pozostaje czysta nawet po kilku godzinach palenia.
Moc a regulacja
Najlepsze wkłady utrzymują nominalną sprawność w zakresie 30-100% mocy. To kluczowe, bo sezon grzewczy wymaga zarówno pełnego obciążenia w środku zimy, jak i delikatnego dogrzewania wczesną wiosną. Miękka regulacja zapobiega nagłym skokom temperatury w instalacji.
Instalacja hydrauliczna kominka z płaszczem wodnym krok po kroku
Po ustawieniu wkładu na docelowym miejscu przychodzi czas na podłączenie go do reszty systemu. Każdy etap ma swoją fizykę i każdy błąd wychodzi dopiero przy pierwszym rozruchu, dlatego warto trzymać się sprawdzonej kolejności działań.
Krok 1 Fundament i płyta pod wkładem
Ciężar samego wkładu z płaszczem wodnym to zwykle 120-200 kg, a z obudową i kominem potrafi przekroczyć 400 kg. Potrzebna jest więc żelbetowa płyta o grubości minimum 10 cm i nośności 500 kg/m². Najlepiej, gdy jest oddylatowana od reszty stropu paskiem wełny mineralnej o grubości 20 mm, bo przenoszenie drgań z kominka na legary potrafi po kilku latach rozszczelnić podłogę.
Krok 2 Montaż wkładu i połączenie z kominem
Wkład ustawiasz na regulowanych nóżkach, poziomując go laserem z dokładnością do 1 mm/m. Rura dymowa wchodzi w komin minimum 6 cm w głąb czopucha, a każde połączenie uszczelniasz żaroodpornym silikonem do 200°C. Pamiętaj, że spaliny w płaszczu wodnym mają niższą temperaturę niż w kominku powietrznym, dlatego komin powinien być dobrze izolowany, inaczej w górnej części wykroplą się substancje smoliste.
⚠️ Nigdy nie redukuj średnicy czopucha poniżej wylotu z wkładu. Zwężenie o 20% zwiększa opór wylotu spalin o ponad 60% i powoduje cofanie się dymu do pomieszczenia.
Krok 3 Podłączenie hydrauliczne
Rury zasilające i powrotne prowadzisz w miedzi 22-28 mm lub tworzywie PEX/AL/PEX o tej samej średnicy wewnętrznej. Pompa obiegowa (najczęściej 25-40 W) wymusza przepływ wody z wkładu do zasobnika buforowego o pojemności 500-1000 l. Za zasobnikiem rozgałęziasz instalację na obieg grzejnikowy i ładowanie bojlera ciepłej wody.
Schemat podłączenia wygląda następująco:
- Wkład → pompa ładująca → sprzęgło hydrauliczne → obieg c.o.
- Sprzęgło → pompa ładująca c.w.u. → bojer 200-300 l
- Sprzęgło → naczynie wzbiorcze (10% pojemności instalacji)
- Na zasilaniu z wkładu: zawór termiczny 95°C i zawór bezpieczeństwa 2,5 bar
Krok 4 System otwarty czy zamknięty?
To wybór, który rzutuje na bezpieczeństwo i koszty. Poniższa tabela pokazuje różnice w najważniejszych parametrach:
| Parametr | System otwarty | System zamknięty |
|---|---|---|
| Ciśnienie robocze | atmosferyczne | 1,5-2 bar |
| Naczynie wzbiorcze | otwarte, nad najwyższym punktem | przeponowe, na zasilaniu |
| Zawór bezpieczeństwa | niewymagany | wymagany (2,5 bar) |
| Koszt montażu (materiał) | niski | wyższy o 25-40% |
| Bezpieczeństwo | umiarkowane | wysokie |
| Norma | PN-EN 13229 | PN-EN 303-5 |
System zamknięty współpracuje dziś z każdym nowoczesnym kotłem gazowym i zasobnikiem, dlatego w nowym domu wybiera się go niemal bez wyjątku. System otwarty trzyma się jeszcze w starszych instalacjach i w budynkach, gdzie nie da się poprowadzić rur bez długich pionów.
Krok 5 Automatyka i sterowanie
Sterownik pogodowy porównuje temperaturę zewnętrzną z wewnętrzną i tak dobiera tempo pracy pompy, by uniknąć „taktowania” wkładu. Czujnik temperatury spalin (termopara typu K) daje regulatorowi informację, kiedy zamknąć dopływ powietrza wtórnego. Zewnętrzny panel w salonie pozwala ustawić krzywą grzewczą jednym ruchem palca.
Krok 6 Próba szczelności i rozruch
Napełniasz instalację wodą uzdatnioną (twardość poniżej 4°dH), odpowietrzasz każdy grzejnik i wytwarzasz ciśnienie próbne 3 bar przez 30 minut. Spadek ciśnienia powyżej 0,2 bar oznacza nieszczelność. Pierwszy ogień rozpalasz stopniowo: 2 kg drewna na rozruch, po 30 minutach dokładasz kolejne polano i obserwujesz, czy temperatura spalin w czopuchu przekracza 200°C. Niższa oznacza, że coś blokuje ciąg.
Wymagania techniczne i przepisy dla kominka z płaszczem wodnym
Polskie prawo traktuje kominek z płaszczem wodnym jak lokalne źródło ciepła. Jeśli jego moc przekracza 5 kW, konieczne jest zgłoszenie do wydziału architektury (a często także projekt budowlany zamienny). Powyżej 20 kW wchodzisz w rejestr urządzeń grzewczych, które musi odebrać kominiarz z uprawnieniami.
Odległości od materiałów palnych
Przód wkładu trzymasz minimum 100 cm od mebli i zasłon, boki po 40 cm, a góra obudowy minimum 50 cm od sufitu, o ile nie ma w nim warstwy drewna. W praktyce wstawiasz dystansowe płyty krzemianowo-wapniowe (np. Promasil 950) o grubości 30 mm w promieniu 100 cm od drzwiczek.
Komin serce bezpieczeństwa
Przekrój komina to minimum Ø150 mm przy wkładach do 15 kW i Ø180-200 mm powyżej 20 kW. Ciąg powinien wynosić 10-20 Pa, co odpowiada kominowi stalowemu o wysokości 8 m. Kominy ceramiczne izolowane wełną bazaltową sprawdzają się lepiej w trybie niskiej mocy, gdy temperatura spalin spada poniżej 150°C i wilgoć skrapla się na ściankach.
Co mówi norma PN-EN 13229
Norma dzieli wkłady na klasy 1 i 2 ze względu na szczelność komory spalania i dopuszczalne straty ciepła przez obudowę. Klasa 2 dopuszcza montaż bez dodatkowej wentylacji nad wkładem, ale wymaga, by obudowa miała od dołu kratkę dolotową o powierzchni minimum 400 cm² do kominka 10 kW i proporcjonalnie większą przy wyższej mocy.
? Przy wyborze wykonawcy poproś o referencje z trzech ostatnich instalacji i sprawdź, czy montera certyfikował producent wkładu. Certyfikat instalatorski daje zwykle dodatkową gwarancję 2-3 lata na wkład.
Najczęstsze błędy przy zabudowie kominka z płaszczem wodnym
Każdy błąd kosztuje podwójnie: raz przy montażu, drugi raz przy pierwszej awarii. Oto siedem wpadek, które widuję najczęściej w praktyce.
1. Brak naczynia wzbiorczego
Woda grzewcza rozszerza się o 4-5% przy wzroście temperatury z 10°C do 80°C. Bez naczynia wzbiorczego ciśnienie rośnie w instalacji do niebezpiecznych wartości i w skrajnym przypadku potrafi rozsadzić wymiennik wkładu. Skutek? Zalanie salonu i wymiana całego wkładu za kilkanaście tysięcy złotych. Rozwiązanie: naczynie przeponowe o pojemności 10% ładunku wody w instalacji.
2. Za mały lub nieszczelny komin
Przekrój czopucha „na oko” kończy się cofaniem dymu przy każdym podmuchu wiatru. Pomaga komin z wkładem ze stali kwasoodpornej i regulowaną przepustnicą. Cofający się dym wprowadza tlenek węgla do pomieszczenia, a to już prosta droga do zatrucia przy dłuższej eksploatacji.
3. Brak zaworu termicznego
Jeśli pompa przestanie działać przy pełnym ogniu, woda w płaszczu zagotuje się w niecałe 90 sekund. Zawór termiczny 95°C kieruje wtedy zimną wodę z sieci wodociągowej prosto do wymiennika i zapobiega przegrzaniu. Brak tego elementu to pierwszy krok do wizyty strażaków.
4. Zbyt ciasna obudowa
Przy zbyt małej obudowie ciepło gromadzi się przy szybie i drzwiach wkładu, skracając żywotność uszczelnień z 8 lat do 3. Zostaw minimum 5 cm wolnej przestrzeni dookoła wkładu i konwekcyjną szczelinę 50 cm² na każdy kilowat mocy u góry obudowy.
5. Podłączenie do starego komina
Komin murowany sprzed 1990 roku zwykle nie spełnia wymogów temperatury spalin i zaczyna pękać przy każdym pożarze sadzy. Przed podłączeniem poproś kominiarza o oględziny kamerą i ewentualny wkład ze stali kwasoodpornej.
6. Brak sprzęgła hydraulicznego
Łączenie wkładu bezpośrednio z obiegiem grzejnikowym prowadzi do różnic temperatur w obiegu i hałasujących grzejników. Sprzęgło hydrauliczne rozdziela obiegi i pozwala stabilnie pracować pompom. To koszt rzędu 600-900 zł, a oszczędza tysiące przy pierwszym remoncie.
7. Ignorowanie jakości wody
Twarda woda z sieci (powyżej 6°dH) kamieniuje wymiennik w ciągu dwóch sezonów. Warstwa kamienia 2 mm obniża sprawność o 10%, a czyszczenie kwasem cytrynowym wymaga demontażu instalacji. Rozwiązanie: filtr jonowymienny przy zasilaniu instalacji.
Koszty i zwrot z inwestycji
Realny budżet na kominek z płaszczem wodnym w domu 150 m² wygląda następująco:
| Element | Koszt (PLN) | Co obejmuje |
|---|---|---|
| Wkład 14-18 kW | 6 000-18 000 | Korpus, drzwiczki, ruszt, deflektor |
| Komin izolowany | 4 000-8 000 | Rura, adapter, montaż z wkładem kominowym |
| Hydraulika i montaż | 4 000-10 000 | Rury, pompy, sprzęgło, naczynie, robocizna |
| Obudowa | 2 000-5 000 | Płyty krzemianowe, klej, szpachla, farba żaroodporna |
| Automatyka i rozruch | 1 500-3 500 | Sterownik, czujniki, konfiguracja |
| Razem | 17 500-44 500 | Komplet pod klucz |
Przy obecnym koszcie gazu (średnio 0,45 zł/kWh po taryfie G11) i cenie drewna opałowego około 350 zł/m³ sezon grzewczy kosztuje 3 200-4 800 zł. Po przejściu na kominek z płaszczem wodnym realne oszczędności sięgają 1 500-2 500 zł rocznie, a zwrot z inwestycji następuje w czwartym-piątym sezonie. Przy dofinansowaniu z programu „Czyste Powietrze” okres ten skraca się do trzech lat.
FAQ najczęstsze pytania inwestorów
Czy kominek z płaszczem wodnym może być jedynym źródłem ciepła?
Tak, pod warunkiem że jego minimalna moc pokrywa zapotrzebowanie budynku w najzimniejsze dni, a właściciel ma dostęp do suchego drewna i jest w stanie codziennie obsługiwać palenisko. W domach pasywnych lepiej działa w roli wspomagania pompy ciepła.
Ile czasu trwa montaż od zera?
Kompletna zabudowa kominka z płaszczem wodnym to 4-7 dni roboczych dla 3-osobowej ekipy. Połowę czasu zajmuje obudowa, bo wiązanie płyt krzemianowych, szpachlowanie i malowanie schną przez 24 godziny przed kolejną warstwą.
Jakie drewno palić?
Najlepsza jest twarda bukowa lub grabowa polana o wilgotności poniżej 20%, mierzonej wilgotnościomierzem do drewna. Sosna i świerk dają dużo ciepła, ale szybko zanieczyszczają szybę i komin żywicą.
Czy trzeba czyścić komin częściej niż przy kominku powietrznym?
Nie, odwrotnie: niższa temperatura spalin oznacza mniej sadzy. Wystarczy przegląd co 6 miesięcy i czyszczenie mechaniczne raz w roku, co potwierdza opinia większości kominiarzy obsługujących takie instalacje.
Zabudowa kominka z płaszczem wodnym łączy w sobie precyzję hydraulika, kominiarza i wykończeniowca. Najpierw dobierasz moc do kubatury, potem stawiasz wkład na właściwie przygotowanej płycie, a na końcu budujesz instalację hydrauliczną w oparciu o sprzęgło, naczynie wzbiorcze i sterownik pogodowy. Pominięcie któregokolwiek z tych elementów oznacza albo gorszą sprawność, albo poważne zagrożenie dla bezpieczeństwa domowników.
? Checklist przed montażem: projekt instalacji z uprawnieniami · wybór wkładu z obliczeniem mocy · komin zgodny z przepisami · schemat hydrauliczny · naczynie wzbiorcze + zawór bezpieczeństwa · plan obudowy z zachowaniem odległości · umowa z wykonawcą z gwarancją.
Przygotuj powyższą listę, zmierz kubaturę każdego pomieszczenia, a dobór wkładu, hydrauliki i obudowy przestanie być ruletką. Tak zaplanowana zabudowa kominka z płaszczem wodnym krok po kroku od pierwszego pomiaru aż po pierwszy rozruch zajmuje zwykle mniej niż dwa tygodnie roboczych, a w zamian oddaje 20 lat spokojnego ogrzewania domu.
Źródła i normy: PN-EN 13229 (wkłady kominkowe), PN-EN 303-5 (kotły na paliwa stałe), PN-EN 13384 (obliczanie kominów), Rozporządzenie Ministra Infrastruktury z dnia 12 marca 2009 r. (Dz.U. 2009 nr 56 poz. 461), Program „Czyste Powietrze” (nfośigw.gov.pl/czyste-powietrze), dane rynkowe dotyczące cen energii i drewna opałowego pochodzą z raportów GUS oraz portali branżowych (instalacje.info, termogram.pl, drewsystem.pl) na rok 2024/2025.
