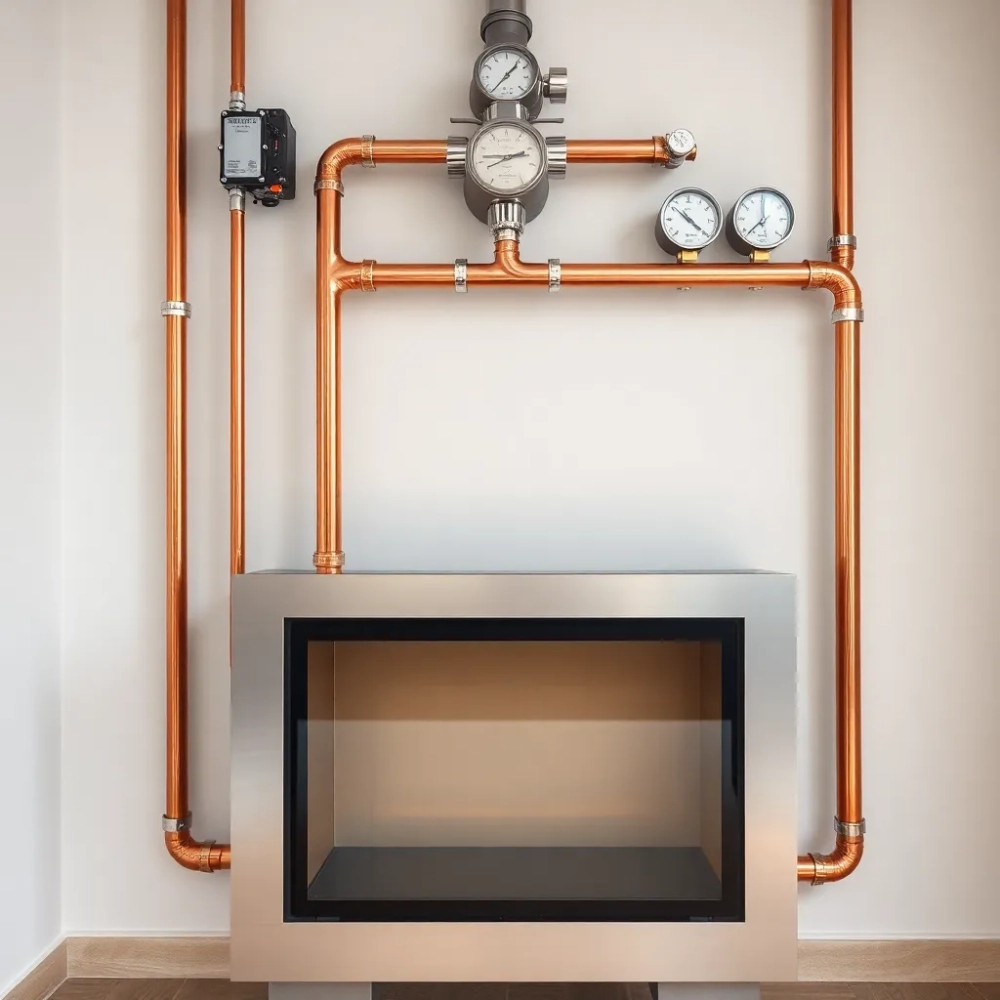

Podłącz kominek z płaszczem wodnym w układzie zamkniętym – poradnik 2026

Planując instalację ogrzewania w domu jednorodzinnym, wiele osób staje przed dylematem: jak wykorzystać kominek z płaszczem wodnym w układzie zamkniętym, nie narażając siebie i rodziny na awarię czy nawet wypadekek. Nie bez przyczyny producenci i instalatorzy kładą tak silny nacisk na odpowiednie zabezpieczenia oraz precyzyjne podłączenie tego typu źródła ciepła do istniejącej instalacji centralnego ogrzewania. Problem polega na tym, że błędy w tym zakresie potrafią kosztować znacznie więcej niż oszczędności na paliwie, które początkowo przyciągały uwagę inwestora. Wyobraźmy sobie sytuację, w której w wyniku przegrzania dochodzi do wrzenia wody w zamkniętym obiegu konsekwencje mogą być tragiczne, a skala zniszczeń porównywalna z małym pożarem.

• Dobór komponentów i wymiennika ciepła do zamkniętego układu CO
• Zabezpieczenia i normy bezpieczeństwa dla kominka płaszczowego
• Schemat hydrauliczny kluczowe elementy podłączenia
• Uruchomienie, regulacja i konserwacja systemu
• Podłączenie kominka z płaszczem wodnym w układzie zamkniętym pytania i odpowiedzi

Dobór komponentów i wymiennika ciepła do zamkniętego układu CO

Podstawą każdego sprawnego układu jest kominek, którego moc nominalna odpowiada zapotrzebowaniu budynku, przy czym rekomendowane jest dysponowanie rezerwą na poziomie około 20-30% w stosunku do obliczeniowego obciążenia cieplnego. Producent określa ją w dokumentacji technicznej, podając również pojemność płaszcza wodnego (zazwyczaj mieszczącą się w przedziale 20-60 litrów) oraz dopuszczalne ciśnienie robocze, które w standardowych instalacjach wynosi 1,5-3 bary. Przekroczenie tych wartości prowadzi do trwałego uszkodzenia wkładu, a w skrajnych przypadkach do rozerwania obudowy i zalania pomieszczenia. Warto zatem przed zakupem sprawdzić, czy parametry urządzenia harmonizują z ciśnieniem panującym w docelowej instalacji.

Centralnym elementem całego układu pozostaje wymiennik ciepła, którego zadaniem jest przekazywanie energii termicznej z spalin do wody obiegowej bezpośrednio w płaszczu lub poprzez dodatkowy wymiennik pośredniczący. W wariancie z płaszczem wodnym wymiennik stanowi integralną część konstrukcji kominka, natomiast w systemach otwartych częściej stosuje się wymienniki płytowe ze stali nierdzewnej lub miedzi. Dobór właściwego typu wymiennika determinuje sprawność energetyczną instalacji im większa powierzchnia wymiany ciepła, tym niższa temperatura spalin na wylocie i wyższa efektywność całego układu. Różnica ta przekłada się wprost na zużycie opału, a co za tym idzie na comiesięczne wydatki na ogrzewanie.

Istotnym komponentem systemu zamkniętego pozostaje naczynie wzbiorcze, które kompensuje zmiany objętości wody wywołane wahaniami temperatury oraz przyjmuje nadwyżkę ciśnienia powstającą w wyniku rozszerzalności cieplnej medium. Pojemność naczynia oblicza się na podstawie całkowitej objętości wody w instalacji, przy czym dla typowego budynku jednorodzinnego o powierzchni 150-200 m² wartość ta oscyluje wokół 18-25 litrów. Ciśnienie wstępne naczynia musi być niższe od ciśnienia spoczynkowego instalacji o około 0,2-0,3 bar, aby układ działał stabilnie w całym zakresie temperaturowym od 10°C do 90°C. Montaż naczynia wzbiorczego w najwyższym punkcie instalacji grawitacyjnie sprzyja naturalnemu odpowietrzaniu, lecz w systemach z pompą obiegową dopuszcza się jego lokalizację w bezpośrednim sąsiedztwie kotła lub sprzęgła hydraulicznego.

Podobny artykuł Podłączenie okapu do komina wentylacyjnego

Zbiornik akumulacyjny, nazywany buforem, pozwala zmagazynować nadwyżkę ciepła wygenerowanego przez kominek w okresach intensywnego palenia, aby następnie stopniowo uwalniać je do instalacji grzewczej. Pojemność bufora dobiera się tak, aby kominek mógł pracować z pełną mocą przez minimum 4-6 godzin bez potrzeby dokładania drewna, co przy mocy nominalnej 15 kW oznacza pojemność rzędu 800-1500 litrów. Maksymalna temperatura wody w buforze nie powinna przekraczać 95°C ze względu na bezpieczeństwo eksploatacji, a warstwa izolacji termicznej grubości minimum 100 mm redukuje straty do poziomu poniżej 1°C na dobę. Bez bufora kominek z płaszczem wodnym generowałby gwałtowne wahania temperatury w obiegu, co negatywnie wpływałoby na komfort użytkowania oraz przyspieszało zużycie armatury.

Dla zapewnienia cyrkulacji medium w zamkniętym obiegu niezbędna pozostaje pompa obiegowa o wydajności dobranej do oporów hydraulicznych instalacji. Dla typowego układu z kominkiem o mocy 12-18 kW wystarczająca jest pompa o wydajności 30-50 litrów na minutę i ciśnieniu dyspozycyjnym 2-4 metrów słupa wody. Nowoczesne pompy elektroniczne automatycznie dostosowują prędkość obrotową do aktualnego zapotrzebowania, co obniża zużycie energii elektrycznej nawet o 70% w porównaniu z modelami stałoobrotowymi. Lokalizacja pompy w przewodzie powrotnym przed kominkiem zmniejsza ryzyko przegrzania wirnika i przedłuża żywotność łożyskowania.

Zabezpieczenia i normy bezpieczeństwa dla kominka płaszczowego

Przepisy budowlane oraz normy techniczne nakładają na instalatorów szereg obowiązkowych zabezpieczeń, których celem jest ochrona użytkowników przed skutkami przegrzania, nadciśnienia i awarii systemu. Norma PN-EN 13229 definiuje wymagania dla wkładów kominkowych, w tym maksymalną dopuszczalną temperaturę powierzchni płaszcza wodnego oraz warunki prób ciśnieniowych. Z kolei PN-EN 12828 precyzuje projektowanie systemów centralnego ogrzewania w budynkach, ze szczególnym uwzględnieniem zabezpieczeń termicznych i ciśnieniowych w układach zamkniętych. Dyrektywa ErP narzuca natomiast minimalne normy efektywności energetycznej dla urządzeń grzewczych, co pośrednio wpływa na dobór komponentów całego systemu.

Sprawdź Jaki Okap Bez Podłączenia Do Komina

Pierwszym i najważniejszym elementem zabezpieczającym pozostaje zawór bezpieczeństwa, który automatycznie odprowadza nadwyżkę ciśnienia do kanalizacji, gdy wartość ta przekroczy nastawę fabryczną (standardowo 3 bary dla instalacji domowych). Czujnik temperatury wody na wylocie z kominka współpracuje z automatyką sterującą, która przy temperaturze przekraczającej 95°C włącza tryb redukcji mocy lub całkowicie zamyka dopływ powietrza do spalania. Mechanizm ten zapobiega wrzeniu wody w zamkniętym obiegu, co przy ciśnieniu 3 barów następuje dopiero przy temperaturze około 130°C margines bezpieczeństwa jest zatem wystarczający, o ile zawór działa prawidłowo. Regularna kontrola szczelności zaworu i jego nastawy powinna odbywać się nie rzadziej niż raz w roku, najlepiej przed sezonem grzewczym.

Odpowietrznik automatyczny montowany w najwyższym punkcie instalacji usuwa powietrze wprowadzane wraz z uzupełnianiem wody oraz wydzielające się z procesu korozji wewnętrznych przewodów. Obecność pęcherzy powietrza w obiegu prowadzi do miejscowego przegrzewania ścianek rur, korozji galwanicznej połączeń metalowych oraz charakterystycznego szumu w przewodach, potocznie nazywanego „oddychaniem instalacji". Zawór odpowietrzający powinien być umieszczony na tzw. pionie odpowietrzającym o wysokości minimum 1,5 metra nad najwyższym punktem instalacji, co zapewnia naturalny ciąg wyporowy dla uchodzących gazów. W układach z automatycznym napełnianiem odpowietrznik zintegrowany ze sterownikiem kominka dodatkowo informuje o konieczności uzupełnienia medium.

Schładzacz pożarowy (awaryjny obieg schładzający) stanowi ostatnią linię obrony przed przegrzaniem kominka w sytuacji, gdy automatyka sterująca zawiedzie lub zabraknie zasilania elektrycznego. Układ ten pobiera zimną wodę z sieci wodociągowej i przepuszcza ją przez płaszcz kominka, gdy temperatura wody przekroczy próg 95°C fizyczne zasady wymiany ciepła sprawiają, że nawet niewielki strumień wody o temperaturze 10-15°C skutecznie obniża temperaturę spalin opływających płaszcz. Zawór schładzający musi być zamontowany jak najbliżej kominka, a rura doprowadzająca wodę zimną powinna być wyposażona w filtr siatkowy zatrzymujący zanieczyszczenia mogące uszkodzić zawór. W Polsce instalacja schładzacza nie jest formalnie wymagana przepisami, lecz każdy rzetelny instalator zaleca jego montaż jako element ochrony życia i mienia.

Może Cię zainteresować też ten artykuł Schemat podłączenia kominka z płaszczem wodnym w układzie zamkniętym

Wyłącznik awaryjny montowany w widocznym miejscu umożliwia błyskawiczne odcięcie dopływu prądu do pompy obiegowej i automatyki sterującej w sytuacji zagrożenia. Działanie to blokuje dalsze podgrzewanie wody w obiegu, choć jednocześnie przerywa cyrkulację medium dlatego wyłącznik stosuje się wyłącznie jako uzupełnienie, nie zamiennik pozostałych zabezpieczeń. Warto zadbać o oznaczenie lokalizacji wyłącznika zgodnie z normą PN-EN 60073, aby w sytuacji stresowej każdy domownik potrafił go obsłużyć bez zbędnej zwłoki. Przeglądy kominiarskie wykonywane przez uprawnionego mistrza kominiarstwa powinny obejmować również sprawdzenie drożności przewodów spalinowych i prawidłowości podłączenia kominka do komina, co stanowi warunek konieczny bezpiecznej eksploatacji.

Schemat hydrauliczny kluczowe elementy podłączenia

Schemat hydrauliczny układu zamkniętego z kominkiem płaszczowym różni się istotnie od konfiguracji stosowanej w instalacjach otwartych, gdzie naczynie wzbiorcze pozostaje bezpośrednio połączone z atmosferą. W wariancie zamkniętym medium krąży wyłącznie w obiegu zamkniętym, co wymaga zastosowania sprzęgła hydraulicznego rozdzielającego obieg kominkowy od obiegu kotła gazowego lub olejowego. Sprzęgło to, stanowiące pionowy zbiornik o średnicy typowo 80-120 mm, wyrównuje ciśnienia i temperatury obu obiegów, umożliwiając niezależną regulację przepływów przez każde ze źródeł ciepła. Fizycznie mechanizm polega na tym, że woda wracająca z instalacji grzewczej miesza się w sprzęgle ze wodą zasilającą, tworząc strefę buforową o wyrównanej temperaturze.

Przewód zasilający łączy wyjście płaszcza wodnego z górnym przyłączem sprzęgła lub bezpośrednio z rozdzielaczem instalacji c.o., przy czym jego średnica musi uwzględniać maksymalną wydajność pompy obiegowej i opory przepływu. Dla mocy do 20 kW stosuje się rury o średnicy DN 25 (średnica zewnętrzna 28 mm) wykonane ze stali nierdzewnej, miedzi lub tworzywa PP-R, natomiast przy większych mocach konieczne jest zwiększenie do DN 32 lub DN 40. Połączenia gwintowane stosuje się tradycyjnie w instalacjach stalowych, natomiast w systemach z rurami polipropylenowymi używa się zgrzewarek doczołowych lub muf zaciskowych każde z rozwiązań zapewnia szczelność przy ciśnieniu do 6 barów, co znacznie przekracza warunki pracy typowej instalacji domowej.

Przewód powrotny prowadzi wodę schłodzoną w wymiennikach płytowych lub kaloryferach z powrotem do dolnego przyłącza sprzęgła i dalej do kominka. Kluczowe jest utrzymanie odpowiedniej różnicy temperatur między zasilaniem a powrotem, która dla kominków płaszczowych wynosi typowo 15-25°C zbyt mała delta świadczy o nadmiernym przepływie i niskiej efektywności wymiany ciepła, zbyt duża zaś grozi lokalnym przegrzewaniem ścianek. Regulator różnicy temperatur wbudowany w sterownik kominka moduluje wydajność pompy obiegowej, utrzymując przepływ w optymalnym zakresie. Montaż czujników temperatury na obu przewodach umożliwia precyzyjne monitorowanie parametrów pracy i wczesne wykrywanie anomalii.

Obejście (bypass) z zaworem termostatycznym lub automatycznym regulátorem przepływu zabezpiecza kominek przed zbyt niskim przepływem wody w sytuacji, gdy pozostałe źródła ciepła zamkną zawory rozdzielacza. Zawór bypassowy utrzymuje minimalny obieg przez płaszcz wodny, nawet gdy pompy obiegowe pozostałych obiegów pozostają wyłączone, co zapobiega przegrzewaniu się kominka przy braku odbioru ciepła. Mechanizm działania opiera się na sprężynie termostatycznej lub siłowniku elektrycznym sterowanym sygnałem z czujnika temperatury wody na wylocie z kominka. Brak bypassu w układzie zamkniętym stanowi błąd projektowy mogący skutkować uszkodzeniem płaszcza nawet przy chwilowym zaniku cyrkulacji.

Rozdzielacz instalacji rozdziela strumienie wody do poszczególnych obiegów grzewczych podłogowego, grzejnikowego, ciepłej wody użytkowej i umożliwia niezależną regulację temperatury w każdym z nich. Typowy rozdzielacz wyposażony jest w zawory regulacyjne na każdym obiegu, termometry wskazujące temperaturę zasilania i powrotu orazSeparator powietrza i zanieczyszczeń montowany w górnej części belki rozdzielacza. Średnice przyłączy dobiera się tak, aby prędkość przepływu nie przekraczała 1,5 m/s dla rur stalowych i 2,0 m/s dla rur z tworzyw, co minimalizuje ryzyko erozji korozijnej i hałasu przepływowego. Prawidłowo zaprojektowany rozdzielacz redukuje wzajemne oddziaływanie obiegów i stabilizuje parametry pracy całego układu.

Uruchomienie, regulacja i konserwacja systemu

Uruchomienie instalacji z kominkiem płaszczowym wymaga atycznego podejścia, rozpoczynając od napełnienia układu wodą odpowiednio uzdatnioną twardość nie powinna przekraczać 10°n, a obecność tlenu rozpuszczonego minimalizuje się poprzez zastosowanie inhibitorów korozji. Proces napełniania przeprowadza się powoli, aby powietrze uwięzione w przewodach mogło swobodnie uchodzić przez odpowietrzniki, a ciśnienie kontroluje się manometrem zamontowanym na rozdzielaczu lub sprzęgle hydraulicznym. Początkowe ciśnienie w zimnej instalacji powinno wynosić 1,0-1,5 bara, a jego wzrost po rozgrzaniu do temperatury roboczej 70-90°C nie powinien przekraczać 3 barów wartość ta stanowi próg zadziałania zaworu bezpieczeństwa.

Test szczelności wykonuje się przed pierwszym rozpaleniem kominka, podnosząc ciśnienie instalacji do wartości równej 1,5-krotności ciśnienia roboczego (tzw. próba ciśnieniowa). Podczas 24-godzinnej próby spadek ciśnienia nie może przekroczyć 0,2 bara, w przeciwnym razie należy zlokalizować nieszczelności i usunąć je przed oddaniem instalacji do eksploatacji. Pozytywny wynik testu pozwala przeprowadzić pierwsze rozpalenie z małą ilością drewna, obserwując parametry pracy na wyświetlaczu sterownika temperatura wody, ciśnienie, prędkość obrotowa pompy. Kolejne rozpalenia zwiększają stopniowo obciążenie kominka, aż do osiągnięcia pełnej mocy nominalnej, kontrolując przy tym szczelność połączeń i prawidłowość odpowietrzania.

Regulacja parametrów pracy obejmuje nastawę krzywej grzewczej sterownika kominka, która określa zależność między temperaturą zewnętrzną a temperaturą wody zasilającej instalację. Dla instalacji grzejnikowej typowa krzywa wynosi 20°C dla temperatury zewnętrznej +20°C i 70°C dla temperatury zewnętrznej -20°C, natomiast dla ogrzewania podłogowego wartości te są niższe i wynoszą odpowiednio 25°C i 45°C. Wbudowany algorytm pogodowy sterownika automatycznie koryguje moc kominka, utrzymując stałą temperaturę w pomieszczeniach bez względu na wahania warunków atmosferycznych. Harmonogram pracy kominka można dostosować do rytmu dnia domowników, redukując moc w godzinach nocnych lub podczas nieobecności.

Konserwacja systemu obejmuje regularne przeglądy techniczne wykonywane co najmniej raz w roku przez osobę posiadającą stosowne uprawnienia, a także czynności eksploatacyjne wykonywane samodzielnie przez użytkownika. Kominek wymaga okresowego czyszczenia komory spalania i wymiennika ciepła z sadzy i popiołu, co przy intensywnej eksploatacji zaleca się wykonywać co 2-3 miesiące. Zanieczyszczenia gromadzące się na powierzchni wymiennika obniżają jego sprawność nawet o 15%, zwiększając zużycie drewna i podnosząc temperaturę spalin na wylocie. Wymiana uszczelek w drzwiczkach kominka i na połączeniach przewodów spalinowych powinna odbywać się przy pierwszych oznakach zużycia, aby uniknąć przedmuchów i utraty ciągu kominowego.

Przegląd instalacji zamkniętej powinien obejmować kontrolę ciśnienia w naczyniu wzbiorczym (mierzonego bez ciśnienia wody w instalacji), szczelności zaworu bezpieczeństwa oraz stanu pompy obiegowej w tym ostatnim przypadku zwracając uwagę na niepokojące dźwięki i wibracje mogące świadczyć o zużyciu łożyskowania. Separator powietrza i zanieczyszczeń wymaga okresowego oczyszczenia, ponieważ nagromadzone zanieczyszczenia redukują jego skuteczność działania. Warto również sprawdzić stan izolacji termicznej przewodów prowadzonych przez pomieszczenia nieogrzewane, których uszkodzenie prowadzi do strat ciepła i ryzyka przemarzania. Systematyczna konserwacja zgodna z harmonogramem Producenta wydłuża żywotność instalacji o kilkanaście lat i minimalizuje ryzyko awarii w najmniej oczekiwanym momencie.

Podłączenie kominka z płaszczem wodnym w układzie zamkniętym to rozwiązanie, które przy właściwej realizacji łączy w sobie wysoką efektywność energetyczną z bezpieczeństwem eksploatacji i komfortem użytkowania. Kluczem do sukcesu pozostaje precyzyjny dobór komponentów, skrupulatne przestrzeganie norm bezpieczeństwa oraz systematyczna konserwacja całego układu przez cały okres użytkowania. Inwestycja ta zwraca się w postaci niższych kosztów ogrzewania, jednak tylko wtedy, gdy instalacja została zaprojektowana i wykonana zgodnie ze sztuką każde odstępstwo od zasad rzuconych w tym przewodniku prędzej czy później da o sobie znać w postaci awarii lub awaryjnego remontu.
