Komin do pieca gazowego – wszystko co musisz wiedzieć: technologia, przepisy i możliwości podłączeń

Decydując się na ogrzewanie gazowe, stajesz przed wyborem, który będzie Cię martwił przez kolejne dekady wybierasz przecież system odprowadzania spalin, który musi działać bezawaryjnie przez dwadzieścia, trzydzieści lat, a jednocześnie chronić elektronikę kotła przed zniszczeniem. Źle dobrany komin do pieca gazowego to nie tylko wyższe rachunki za konserwację; to ryzyko cofania spalin do wnętrza budynku, korozji elementów grzewczych i powstania tlenuku węgla w pomieszczeniu mieszkalnym. Wyobraź sobie sytuację, w której po trzech latach użytkowania nowego kotła kondensacyjnego okazuje się, że przewód spalinowy nie jest odporny na agresywne środowisko spalin mokrych wymieniasz więc cały piec gazowy, choć sam sprzęt działa bez zarzutu. Brzmi jak horror? Dzieje się zaskakująco często, jeśli instalacja kominowa powstała bez odpowiedniej wiedzy technicznej i bez przemyślenia każdego detalu konstrukcyjnego. Poniżej znajdziesz całą wiedzę, która pozwoli Ci uniknąć tego scenariusza.

• Podłączenie komina do pieca gazowego: 6 sprawdzonych konfiguracji
• Czy plastikowy komin do pieca gazowego jest dozwolony? Aspekt prawny i techniczny
• Dlaczego z komina pieca gazowego cieknie woda i jak temu zapobiec?
• Dobór średnicy przewodu spalinowego a moc kotła gazowego
• Najczęstsze błędy montażowe przy podłączaniu komina do pieca gazowego
• Konserwacja i przeglądy systemu kominowego obowiązki właściciela
• Komin do pieca gazowego Pytania i odpowiedzi

Podłączenie komina do pieca gazowego: 6 sprawdzonych konfiguracji

Każdy kocioł gazowy wymaga indywidualnie zaprojektowanego systemu odprowadzania spalin, a wybór właściwej konfiguracji zależy przede wszystkim od trzech czynników: typu palnika, mocy urządzenia oraz dostępnej przestrzeni w budynku. Nowoczesne piece gazowe z zamkniętą komorą spalania pracują w warunkach podciśnienia, co oznacza, że strumień spalin jest aktywnie wyciągany przez wentylator wyciągowy zamontowany w kotle, a cały system musi być całkowicie szczelny, aby uniknąć infiltracji powietrza zewnętrznego i zaburzenia parametrów spalania. Konfiguracje różniące się między sobą materiałem przewodów, średnicą wewnętrzną oraz sposobem prowadzenia trasy kominowej determinują zarówno sprawność energetyczną całego układu, jak i koszty eksploatacyjne ponoszone przez właściciela domu przez kolejne lata.

Najpopularniejszym rozwiązaniem w budynkach jednorodzinnych jest system koncentryczny, w którym przewód wewnętrzny odprowadza spaliny, natomiast płaszcz zewnętrzny dostarcza świeże powietrze do palnika. Taka konstrukcja eliminuje konieczność budowy osobnego przewodu wentylacyjnego, ponieważ kocioł pobiera powietrze bezpośrednio z zewnątrz budynku przez szczelną rurę. System koncentryczny sprawdza się idealnie w przypadku kotłów kondensacyjnych, które produkują spaliny o temperaturze zaledwie 40-60°C, co oznacza, że para wodna zawarta w spalinach ulega kondensacji już wewnątrz przewodu, a agresywny kondensat (pH 3-5) wymaga materiału o najwyższej odporności chemicznej. Stal nierdzewna gatunku AISI 316L, stosowana w systemach koncentrycznych wysokiej jakości, wytrzymuje kontakt z takim kondensatem przez dwadzieścia lat bez widocznych oznak korozji, pod warunkiem że montaż został wykonany zgodnie z wytycznymi normy EN 13384.

Drugą powszechnie stosowaną konfiguracją jest układ dwuprzewodowy z osobnym kanałem spalinowym i osobnym kanałem dolotu powietrza. Rozwiązanie to wymaga dwóch niezależnych tras, lecz oferuje znacznie większą elastyczność przy projektowaniu, ponieważ oba przewody mogą być prowadzone oddzielnie, co ułatwia omijanie przeszkód architektonicznych. Kanał spalinowy buduje się zazwyczaj ze stali kwasoodpornej 316L lub z ceramiki kalibrowanej, natomiast kanał dolotu powietrza można wykonać z PVC, ponieważ temperatura tego powietrza nigdy nie przekracza temperatury otoczenia. W przypadku pieców gazowych z otwartą komorą spalania (atmosferycznych) kanał dolotu powietrza jest szczególnie istotny, ponieważ palownik pobiera powietrze bezpośrednio z pomieszczenia, w którym zainstalowany jest kocioł, co nakłada dodatkowe wymagania dotyczące wentylacji samej kotłowni.

Przeczytaj również o Ciąg Kominowy Kalkulator

Trzecią konfiguracją wartą rozważenia jest przewód w powłoce izolacyjnej, stosowany szczególnie w budynkach, gdzie trasa kominowa przechodzi przez pomieszczenia nieogrzewane lub przez strefy zewnętrzne. Warstwa izolacyjna z wełny mineralnej o grubości minimum 30 mm zapobiega nadmiernemu wychłodzeniu spalin, a tym samym utrzymuje odpowiedni ciąg kominowy nawet podczas silnych mrozów, gdy różnica temperatur między spalinami a powietrzem zewnętrznym jest minimalna. Zbyt niska temperatura spalin w przewodzie nieizolowanym może spowodować ich grawitacyjne opadanie zamiast wznoszenia się, co w skrajnych przypadkach prowadzi do cofania się spalin do wnętrza budynku. Warto jednak pamiętać, że izolacja termiczna komina zewnętrznego musi być zabezpieczona przed wilgocią szczelną powłoką zewnętrzną, najczęściej wykonaną z blachy ocynkowanej lub aluminium, ponieważ wilgoć wnikająca w strukturę izolacji skutecznie niweluję jej właściwości termoizolacyjne już po jednym sezonie.

Czwartą opcją jest system typu „komin-slepak", czyli gotowy szacht kominowy wykonany jako modułowa konstrukcja stalowa lub ceramiczna, montowana wewnątrz istniejącego kanału murowanego. Rozwiązanie to jest szczególnie popularne przy modernizacji starych budynków, gdzie przewód kominowy jest już wybudowany, lecz nie spełnia współczesnych wymagań szczelności ani odporności na korozję. Wkładka kominowa z wkładki stalowej AISI 316L o średnicy minimum 120 mm (lub innej, dopasowanej do mocy kotła) eliminuje problem nieszczelności muru, zapewniając jednocześnie gładką wewnętrzną powierzchnię, po której spaliny swobodnie przepływają bez zbędnych zawirowań. W przypadku starych kominów murowanych konieczne jest jednak wcześniejsze wykonanie dokładnej inspekcji kamerą kominową, aby wykluczyć obecność pęknięć, przesunięć bloków czy resztek sadzy, które mogłyby stanowić zagrożenie pożarowe po zamontowaniu stalowej wkładki.

Piąta konfiguracja to komin ceramiczny z rdzeniem spalinowym, stosowany przede wszystkim w nowych budynkach projektowanych z myślą o ogrzewaniu gazowym od początku. Pustaki ceramiczne o wysokiej odporności na temperaturę (do 600°C) stanowią obudowę izolacyjną, wewnątrz której umieszczany jest ceramiczny lub stalowy rdzeń spalinowy. Taka konstrukcja oferuje doskonałą trwałość ceramiczne elementy kominowe przetrwają bez problemu cały okres użytkowania budynku, co oznacza, że inwestor nie musi planować wymiany przewodu spalinowego przez kilka pokoleń. Ceramika jest również neutralna chemicznie, więc nawet długotrwały kontakt z kondensatem o niskim pH nie powoduje jej degradacji, co jest szczególnie istotne w przypadku kotłów kondensacyjnych pracujących w trybie mokrym przez większość sezonu grzewczego.

Może Cię zainteresować też ten artykuł Ocieplenie Komina Styropianem Cena Robocizny

Szósta konfiguracja, najrzadziej stosowana w budynkach mieszkalnych, to odprowadzenie spalin przez ścianę zewnętrzną za pomocą pionowego lub poziomego przewodukoncentrycznego wyprowadzonego bezpośrednio przez elewację. Rozwiązanie to eliminuje potrzebę budowy tradycyjnego komina owego, lecz nakłada ograniczenia dotyczące odległości od okien, drzwi i wentylacji budynku, określone w przepisach budowlanych. Minimalna odległość wylotu spalin od okna pomieszczenia mieszkalnego wynosi 1 metr w przypadku okien szczelinowych oraz 3 metry w przypadku okien z nawiewnikami, co znacząco ogranicza możliwości lokalizacji wylotu w elewacji budynku. Ponadto kocioł gazowy z wylotem ściennym wymaga regularnego czyszczenia, ponieważ poziomy przewód jest bardziej narażony na nagromadzenie sadzy i zanieczyszczeń niż pionowy kanał kominowy, w którym naturalna konwekcja wspomaga proces samoczyszczenia.

Czy plastikowy komin do pieca gazowego jest dozwolony? Aspekt prawny i techniczny

Użycie plastiku w systemie odprowadzania spalin z kotła gazowego to nie tylko wykroczenie przeciwko sztuce budowlanej to działanie, które w praktyce skraca żywotność urządzenia grzewczego i stwarza realne zagrożenie dla zdrowia domowników. Przepisy budowlane obowiązujące na terenie Polski, a konkretnie rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, wyraźnie określają, że przewody odprowadzające spaliny z urządzeń gazowych muszą być wykonane z materiałów niepalnych, odpornych na działanie wysokiej temperatury oraz na korozję wywołaną przez kondensat. Plastik, niezależnie od tego, czy mówimy o PVC, polipropylenie czy polietylenie, nie spełnia żadnego z tych kryteriów, ponieważ zaczyna się degradować już w temperaturze przekraczającej 80°C, a spaliny z kotła gazowego osiągają temperaturę od 40°C (kotły kondensacyjne) do nawet 200°C (kotły niekondensacyjne) w pobliżu wylotu z urządzenia. normy EN 1856-1 i jej polska implementacja PN-EN 1856-1 wprost wykluczają stosowanie tworzyw sztucznych w przewodach spalinowych, traktując je jako materiały nieodpowiednie do kontaktu ze spalinami.

Mechanizm uszkodzenia plastiku w kontakcie ze spalinami gazowymi jest prosty i brutalny zarazem. Gdy temperatura wewnątrz przewodu wzrasta ponad granicę tolerancji tworzywa, plastik zaczyna się topić i odkształcać, tracąc szczelność połączeń. W miejscach połączeń kielichowych czy zaciskanych dochodzi do rozszczelnienia, przez które spaliny przedostają się do przestrzeni między przewodem a obudową budynku, a stamtąd do wnętrza pomieszczeń mieszkalnych. Tlenek węgla, bezbarwny i bezwonny gaz powstający przy niepełnym spalaniu metanu, może wtedy zatruć domowników, zanim jakikolwiek alarm zostanie uruchomiony. Dodatkowo kondensat zbierający się w dolnych partiach przewodu plastiku ma odczyn wyraźnie kwaśny (pH 3-5), co przyspiesza degradację tworzywa i powoduje pękanie ścianek przewodu już po dwóch, trzech sezonach grzewczych. Połączenia kielichowe, którymi plastikowe rury są łączone, są szczególnie podatne na przecieki właśnie w warunkach wielokrotnego kontaktu z wilgotnym, kwaśnym kondensatem, ponieważ uszczelki gumowe wbudowane w takie połączenia tracą elastyczność pod wpływem kwasów organicznych.

Sprawdź Murowanie Komina Z Klinkieru Cena Robocizny

Technicznie rzecz biorąc, spaliny z kotła gazowego kondensacyjnego charakteryzują się wysoką wilgotnością względną, przekraczającą 90%, a w dolnych partiach przewodu kominowego, gdzie temperatura spalin spada poniżej punktu rosy, dochodzi do aktywnej kondensacji pary wodnej. Woda ta, mieszając się z tlenkami azotu i dwutlenkiem węgla powstającymi podczas spalania, tworzy roztwór kwasów organicznych i nieorganicznych, który jest wyjątkowo agresywny wobec większości tworzyw sztucznych. Stal kwasoodporna AISI 316L zawiera dodatek molibdenu (minimum 2-3%), który tworzy na powierzchni metalu pasywną warstwę tlenków chromu i molibdenu, skutecznie chroniącą przed korozją nawet w środowisku wielokrotnie w ciągu sezonu grzewczego. Ceramika, z kolei, jest całkowicie neutralna chemicznie i nie reaguje z żadnymi składnikami kondensatu, co czyni ją materiałem idealnym na rdzeń spalinowy, choć jej wyższa masa własna i kruchość komplikują proces montażu w ciasnych przestrzeniach.

Przepisy prawne nie pozostawiają pola do interpretacji użycie plastiku w kominie do pieca gazowego narusza obowiązujące normy budowlane i może skutkować odmową odbioru instalacji przez inspektora nadzoru budowlanego. W praktyce oznacza to, że inwestor, który zdecyduje się na plastikowy przewód spalinowy, nie tylko naraża siebie i rodzinę na niebezpieczeństwo, ale również tworzy formalną podstawę do nałożenia kary administracyjnej oraz nakazu rozbiórki niezgodnej instalacji. Warto podkreślić, że nawet jeśli producent danego plastiku deklaruje odporność na temperaturę do 120°C czy 150°C, nie zmienia to faktu, że norma techniczna EN 1856-1 wyraźnie wymaga, aby materiał przewodu spalinowego był niepalny i zachowywał szczelność w warunkach pożarowych, czego plastik absolutnie nie gwarantuje. W przypadku pożaru sadzy w kominie (zjawisko rzadkie, lecz możliwe przy niewłaściwym użytkowaniu kotła), temperatura wewnątrz przewodu może chwilowo przekroczyć 500°C, topiąc plastik natychmiast i tworząc drogę rozprzestrzeniania ognia przez całą długość przewodu.

Wybierając materiał na komin do pieca gazowego, warto kierować się nie tylko przepisami, ale przede wszystkim logiką techniczną: stal kwasoodporna 316L lub 321 zapewnia szczelność przez dekady, ceramiczne systemy kominowe oferują podobną trwałość przy wyższej bezwładności termicznej, a plastik nie sprawdza się w żadnym scenariuszu, nawet jeśli producent obiecuje dwadzieścia lat bezawaryjnej pracy. Decydując się na stal, trzeba jednak pamiętać, że nie każda stal nierdzewna nadaje się do kontaktu ze spalinami gazowymi tanie stopy niskostopowe, często oferowane przez azjatyckich producentów, zawierają zbyt mało chromu i molibdenu, by skutecznie oprzeć się działaniu kwaśnego kondensatu. Certyfikat jakości według normy EN 1856-1 powinien być dla kupującego podstawowym kryterium wyboru, a jego brak oznacza, że dany produkt nie przeszedł rygorystycznych testów ogniowych i korozyjnych, które gwarantują bezpieczeństwo użytkowania.

Dlaczego z komina pieca gazowego cieknie woda i jak temu zapobiec?

Zjawisko wycieku wody z komina pieca gazowego jest tak powszechne, że dla wielu właścicieli kotłów stało się wręcz normalnym elementem eksploatacji a to właśnie ta normalizacja problemu jest najniebezpieczniejsza, ponieważ sygnalizuje albo błąd projektowy instalacji, albo poważne zaniedbanie konserwacji. Woda wyciekająca z dolnej części przewodu kominowego to najczęściej kondensat, który powstaje w wyniku spalin poniżej punktu rosy, a nie woda deszczowa wpadająca przez nieszczelny wylot, jak mogłoby się początkowo wydawać. Mechanizm jest następujący: spaliny z kotła kondensacyjnego, schłodzone do temperatury 40-70°C w wyniku oddania ciepła w wymienniku kotła, zawierają znaczne ilości pary wodnej, która przy kontakcie z chłodniejszymi ściankami przewodu ulega kondensacji, tworząc kropelki wody spływającej wzdłuż wewnętrznej powierzchni komina. Ilość powstającego kondensatu może sięgać kilku litrów dziennie w sezonie grzewczym, zwłaszcza przy niskich temperaturach zewnętrznych, kiedy wymiennik kotła pracuje z najwyższą sprawnością, a tym samym spaliny są najzimniejsze.

Pierwszą przyczyną nadmiernego kondensowania jest zbyt niska temperatura spalin na wlocie do komina, wynikająca najczęściej z nieprawidłowo dobranej długości przewodu lub z jego niewłaściwego poprowadzenia. Przewód kominowy prowadzony przez strefę silnie wychłodzoną, na przykład przez strych nieocieplony czy przez pomieszczenie gospodarcze ogrzewane sporadycznie, powoduje gwałtowny spadek temperatury spalin jeszcze przed osiągnięciem wylotu, co intensyfikuje proces kondensacji. Rozwiązaniem tego problemu jest odpowiednie zaizolowanie termiczne przewodu w newralgicznych punktach trasy, najlepiej za pomocą otuliny z wełny mineralnej grubości minimum 30 mm, pokrytej szczelną powłoką z blachy aluminiowej lub ocynkowanej. Izolacja ta zapobiega wychłodzeniu spalin i utrzymuje ich temperaturę powyżej punktu rosy przez całą trasę przewodu, co znacząco ogranicza ilość powstającego kondensatu.

Drugą, równie częstą przyczyną wycieków jest niewłaściwe wykonanie połączeń między poszczególnymi elementami systemu kominowego. W systemach stalowych stosuje się połączenia kielichowe, mimo uszczelek silikonowych czy gumowych, które z czasem tracą elastyczność pod wpływem kwaśnego kondensatu i przestają zapewniać pełną szczelność. W efekcie woda kondensacyjna, spływająca po wewnętrznej ściance przewodu, przedostaje się przez nieszczelne połączenie do przestrzeni między przewodem a obudową budynku, a stamtąd na zewnątrz, manifestując się jako wyciek widoczny na ścianie w pobliżu komina. Precyzyjny montaż połączeń z użyciem specjalistycznych obejm zaciskowych oraz regularna kontrola szczelności wszystkich połączeń podczas corocznego przeglądu technicznego pozwalają wyeliminować ten problem już na etapie instalacji. Warto przy tym pamiętać, że każde kolano w trasie kominowej zwiększa ryzyko gromadzenia się kondensatu, ponieważ spaliny zwalniają w miejscu zmiany kierunku, co intensyfikuje proces wymiany ciepła ze ścianką przewodu.

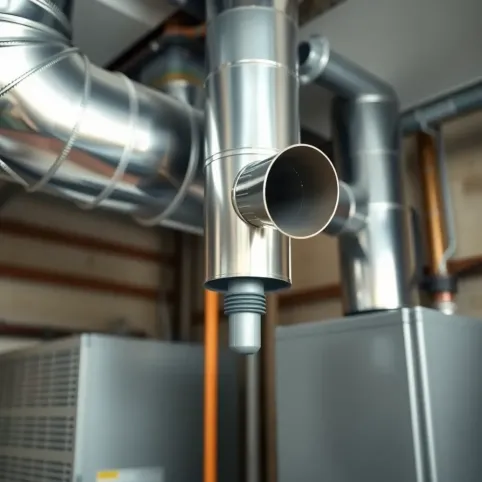

Trzecią przyczyną jest brak lub niewłaściwe wykonanie odwodnienia komina, czyli systemu odprowadzania kondensatu z dolnej części przewodu na zewnątrz budynku. Każdy przewód spalinowy od kotła kondensacyjnego musi być wyposażony w odpływ kondensatu, najczęściej w postaci kształtki z syfonem, która zapobiega cofaniu się wody do wnętrza kotła i umożliwia jej swobodne odprowadzenie do kanalizacji lub do pojemnika zbiorczego. Syfon, podobnie jak ten w instalacji sanitarnej, tworzy przegrodę wodną, która uniemożliwia przedostanie się spalin przez przewód odpływowy. Jeśli odpływ kondensatu nie został zamontowany lub został zablokowany przez nagromadzoną sadzę czy produkty korozji, woda zaczyna wylewać się z dolnej części komina, powodując zacieki na ścianach i stropach przyległych pomieszczeń. Regularne czyszczenie przewodu spalinowego, wykonywane przez uprawnionego kominiarza przynajmniej raz w roku, zapobiega nagromadzeniu zanieczyszczeń blokujących odpływ i pozwala na wczesne wykrycie ewentualnych problemów z odprowadzaniem kondensatu.

Czwartą przyczyną wycieków, często pomijaną w popularnych poradnikach, jest niewłaściwe usytuowanie wylotu komina w stosunku do przeszkód architektonicznych i warunków wietrznych panujących w miejscu zabudowy. Wylot umieszczony w strefie podciśnienia, na przykład w pobliżu wysokiego muru czy w załomie dachu, jest narażony na zasysanie wiatru do wnętrza przewodu, co zaburza naturalny ciąg kominowy i powoduje cofanie się spalin, a wraz z nimi wilgoci. W takich przypadkach konieczne jest zastosowanie nakładek kominowych stabilizujących ciąg lub przeniesienie wylotu w miejsce o lepszych warunkach aerodynamicznych. Norma EN 13384, określająca metodykę obliczania ciągu i szczelności systemów kominowych, zawiera szczegółowe wytyczne dotyczące minimalnych odległości wylotu od przeszkód oraz wymagań dotyczących stref ciśnienia wiatrowego, których przestrzeganie eliminuje większość problemów z cofaniem spalin i wyciekami kondensatu.

Zapobieganie wyciekom z komina pieca gazowego wymaga owego podejścia, obejmującego właściwy dobór materiałów i średnicy przewodu, precyzyjny montaż wszystkich połączeń, odpowiednią izolację termiczną newralgicznych odcinków trasy oraz regularną konserwację systemu odprowadzania kondensatu. Inwestorzy często bagatelizują te wymagania, traktując komin jako element drugorzędny w całym układzie grzewczym, co jest poważnym błędem komin stanowi ogniwo krytyczne dla bezpieczeństwa i sprawności kotła, a jego niewłaściwe wykonanie może zniweczyć nawet najwyższej jakości urządzenie grzewcze. Właściwie zaprojektowany i zamontowany system spalinowy z odpowiednim odwodnieniem eliminuje wycieki całkowicie, gwarantując suchy i bezpieczny eksploatację przez cały okres użytkowania instalacji grzewczej.

Dobór średnicy przewodu spalinowego a moc kotła gazowego

Dobór właściwej średnicy przewodu spalinowego to jeden z najważniejszych parametrów wpływających na sprawność i bezpieczeństwo całego systemu grzewczego, a jednocześnie aspekt najczęściej pomijany przez niedoświadczonych instalatorów czy samodzielnych inwestorów. Podstawowa zasada jest prosta: średnica wewnętrzna przewodu kominowego musi być równa lub większa od średnicy wylotu spalin z kotła, co wynika z fizycznej konieczności zapewnienia swobodnego przepływu spalin bez nadmiernego oporu aerodynamicznego. Zbyt wąski przewód powoduje wzrost oporu w układzie, co zmusza wentylator wyciągowy kotła do pracy z większym obciążeniem, zwiększa zużycie energii elektrycznej i w skrajnych przypadkach prowadzi do cofania spalin do wnętrza budynku, gdy ciąg naturalny nie jest w stanie skompensować oporu przewodu. Zbyt szeroki przewód z kolei obniża prędkość przepływu spalin, co sprzyja ich wychładzaniu i intensyfikacji kondensacji, a dodatkowo generuje niepotrzebne koszty materiałowe i instalacyjne.

Praktyczne wytyczne dla najpopularniejszych mocy kotłów gazowych są następujące: dla urządzeń o mocy do 24 kW wystarczający jest przewód o średnicy wewnętrznej 80-100 mm, dla kotłów o mocy 24-50 kW potrzebny jest przewód 110-130 mm, a dla urządzeń przemysłowych powyżej 50 kW średnica może przekraczać 150 mm. Warto jednak pamiętać, że są to wartości orientacyjne, a dokładny dobór powinien uwzględniać nie tylko moc kotła, ale również długość przewodu, liczbę kolan, wysokość komina oraz planowany tryb pracy urządzenia (ciągły czy przerywany). Norma EN 13384 dostarcza szczegółowej metodologii obliczeniowej, uwzględniającej wszystkie te czynniki, a prawidłowo wykonane obliczenia gwarantują, że ciąg kominowy będzie wystarczający do odprowadzenia spalin nawet w najniekorzystniejszych warunkach atmosferycznych, przy prędkości wiatru dochodzącej do 12 m/s i temperaturze zewnętrznej wynoszącej minus 20°C.

Obliczenia według normy EN 13384 uwzględniają między innymi opór termiczny przewodu, straty ciśnienia na kolanach i redukcjach średnicy, wymaganą prędkość przepływu spalin oraz minimalną różnicę temperatur między spalinami a powietrzem zewnętrznym. W praktyce oznacza to, że dla każdego projektu kominowego powinno się wykonać obliczenia, a nie polegać na uproszczonych schematach dostępnych w instrukcjach producentów kotłów, które często pomijają specyfikę konkretnej lokalizacji i warunków zabudowy. Szczególnie istotne jest to w przypadku budynków energooszczędnych, w których różnica temperatur między wnętrzem a otoczeniem jest minimalna, co utrudnia naturalne kominowanie i wymaga zastosowania systemów wymuszonych lub indywidualnie dobranych parametrów przewodu.

Najczęstsze błędy montażowe przy podłączaniu komina do pieca gazowego

Montaż systemu kominowego do pieca gazowego wymaga precyzji i wiedzy technicznej, a najdrobniejsze nawet błędy mogą w krótkim czasie przekształcić się w poważne problemy eksploatacyjne lub zagrożenie dla zdrowia domowników. Pierwszym i najpowszechniejszym błędem jest zbyt mała średnica przewodu w stosunku do mocy kotła, co prowadzi do oporów przepływu, cofania spalin i awarii wentylatora wyciągowego w ciągu zaledwie kilku lat użytkowania. Drugim poważnym błędem jest stosowanie zbyt dużej liczby kolan każde kolano pod kątem 90° zwiększa opór przepływu mniej więcej tak, jak dodatkowe dwa metry przewodu prostego, co oznacza, że trasa z trzema kolanami może mieć opór porównywalny z przewodem dłuższym o sześć metrów. Norma PN-EN 1856-1 rekomenduje maksymalnie dwa kolana na całej trasie przewodu spalinowego, a każde z nich powinno mieć możliwie największy promień zaokrąglenia.

Trzecim błędem jest brak izolacji termicznej na odcinkach przewodu przechodzących przez pomieszczenia nieogrzewane lub przez strefy zewnętrzne, co powoduje gwałtowny spadek temperatury spalin i intensyfikację kondensacji. Czwartym błędem jest nieprawidłowe uszczelnienie połączeń użycie taśmy aluminiowej zamiast specjalistycznych obejm zaciskowych czy silikonów wysokotemperaturowych nie zapewnia szczelności wymaganej dla zamkniętej komory spalania, gdzie cały system pracuje pod podciśnieniem generowanym przez wentylator wyciągowy. Piątym błędem jest montaż przewodu spalinowego bez zachowania minimalnych odległości od materiałów palnych, co w przypadku awarii termicznej kotła może doprowadzić do zapalenia elementów konstrukcji budynku norma określa minimalne odstępy dla różnych materiałów izolacyjnych, a ich nieprzestrzeganie jest rażącym naruszeniem przepisów przeciwpożarowych.

Szóstym, często lekceważonym błędem jest brak wyczystki specjalnego otworu rewizyjnego umożliwiającego czyszczenie przewodu kominowego oraz usuwanie nagromadzonych zanieczyszczeń. Wyczystka powinna być zamontowana w dolnej części przewodu, bezpośrednio nad kotle, i wyposażona w szczelne drzwiczki rewizyjne, które zapobiegają przedostawaniu się spalin do pomieszczenia podczas normalnej pracy kotła. Brak wyczystki uniemożliwia regularne czyszczenie przewodu, co w perspektywie kilku lat prowadzi do nagromadzenia sadzy i produktów korozji, zmniejszających efektywny przekrój przewodu i zwiększających ryzyko pożaru sadzy. Warto również pamiętać o konieczności zachowania minimalnej długości pionowej przewodu od wylotu kotła, wynoszącej co najmniej jeden metr, co zapewnia stabilny ciąg kominowy nawet przy zmiennych warunkach atmosferycznych.

Konserwacja i przeglądy systemu kominowego obowiązki właściciela

Utrzymanie kominowego systemu odprowadzania spalin w sprawności technicznej to nie tylko kwestia wydłużenia żywotności kotła gazowego, ale przede wszystkim obowiązek prawny ciążący na właścicielu lub zarządcy budynku. Przepisy budowlane nakładają obowiązek corocznego przeglądu przewodów kominowych przez uprawnionego kominiarza, który powinien sprawdzić szczelność połączeń, drożność przewodu, ciąg kominowy oraz stan techniczny wszystkich elementów systemu. Protokół z przeglądu stanowi dokumentację potwierdzającą wykonanie obowiązku konserwacyjnego i może być wymagany przez ubezpieczyciela w przypadku szkody pożarowej, a także przez organa nadzoru budowlanego w razie kontroli.

Podczas przeglądu kominiarz wykonuje między innymi pomiar ciągu kominowego za pomocą anemometru, sprawdza szczelność wszystkich połączeń wzrokowo lub specjalistyczną kamerą termowizyjną, ocenia stan powierzchni wewnętrznej przewodu pod kątem nagromadzenia sadzy czy produktów korozji oraz kontroluje działanie systemu odprowadzania kondensatu. W przypadku stwierdzenia nieszczelności lub innych usterek, właściciel otrzymuje protokół z zaleceniami naprawczymi i wyznaczonym terminem ich usunięcia ignorowanie takich zaleceń może skutkować cofnięciem dopuszczenia do użytkowania instalacji grzewczej. Regularne przeglądy pozwalają wykryć problemy na wczesnym etapie, zanim przekształcą się one w awarie wymagające kosztownych napraw lub wymiany całego systemu kominowego.

Poza corocznym przeglądem przez kominiarza, właściciel kotła powinien samodzielnie kontrolować kilka elementów systemu w okresach między przeglądami. Należą do nich: sprawdzanie szczelności połączeń widocznych odcinków przewodu, kontrola drożności odpływu kondensatu, obserwacja ewentualnych wycieków na ścianach w pobliżu komina oraz nasłuchiwanie nietypowych odgłosów pracy systemu, które mogą sygnalizować luzy w połączeniach lub niewłaściwy przepływ spalin. Wczesne wykrycie problemu i jego natychmiastowa naprawa to klucz do uniknięcia kosztownych awarii wymiana jednego elementu systemu kominowego kosztuje kilkaset złotych, podczas gdy usuwanie skutków pożaru sadzy czy zatrucia tlenkiem węgla generuje koszty liczone w dziesiątkach tysięcy złotych i, co gorsza, niesie za sobą nieodwracalne konsekwencje zdrowotne.
