Montaż okna dachowego w dachówce krok po kroku bez błędów
Szczelne osadzenie okna w falującej dachówce ceramicznej czy blaszanej to moment, w którym nawet starannie ułożone pokrycie potrafi zacząć przeciekać po pierwszej ulewie. Klucz leży w doborze odpowiedniego kołnierza i zachowaniu kilku precyzyjnych tolerancji, o których dekarze rzadko mówią wprost. Poniższy poradnik powstał na bazie oficjalnej dokumentacji producenta oraz praktyki serwisu dekarskiego, więc traktuje temat montażu okna dachowego w dachówce kompleksowo: od pomiaru otworu po ciepły montaż od strony poddasza.
- Kołnierz TFX do pokryć falistych instrukcja krok po kroku
- Ciepły montaż okna w blachodachówce szczelność i izolacja
- Najczęstsze błędy przy montażu okna dachowego na dachówce
Kołnierz TFX do pokryć falistych instrukcja krok po kroku
Kołnierz TFX projektowany jest z myślą o profilowanych pokryciach o wysokości fali od 16 do 50 mm, czyli tam, gdzie klasyczny kołnierz płaski nie zapewni szczelności. Jego zadanie polega na odprowadzeniu wody opadowej z boku ościeżnicy na pokrycie, a nie pod nie, dzięki czemu nawet wiatr wtłaczający deszcz pod dachówkę nie przedostaje się do warstwy wstępnego krycia.
Zanim sięgniesz po narzędzia, skontroluj stan więźby. Krokwie powinny być suche, bez śladów zagrzybienia, o wilgotności poniżej 20%. Każdy montaż okna dachowego w dachówce zaczyna się od sprawdzenia kąta nachylenia połaci, który dla kołnierza TFX musi mieścić się w zakresie od 15 do 90 stopni. Węższe zakresy kąta nie pozwalają na prawidłowe ułożenie górnego fartucha odwadniającego.
Potrzebny zestaw narzędzi jest krótki, ale konkretny: wyrzynarka z brzeszczotem do drewna, wkrętarka z momentem regulowanym, poziomica 60 cm, miara zwijana, nóż dekarski, ołówek traserski. Brak któregokolwiek z tych elementów w trakcie pracy oznacza przerwę na dojazd do marketu i ryzyko pozostawienia otwartego dachu na noc.
Rozpakowanie kołnierza to moment, w którym łatwo o pomyłkę. W zestawie znajdują się cztery profile: górny, dolny oraz dwa boczne, a także rynienka odwadniająca wykonana z blachy powlekanej. Rynienka pełni rolę pierwszej linii obrony przed wodą, która mogłaby przedostać się pod pokrycie, dlatego musi znaleźć się w najniższym punkcie między ościeżnicą a membraną dachową.
Otwór w membranie wycinasz z naddatkiem 10-30 mm z każdej strony ościeżnicy, co pozwala na swobodne osadzenie ramy. Po umieszczeniu rynienki możesz przystąpić do wstawienia okna. Luz montażowy wynosi 10-30 mm po bokach i około 30 mm u góry. Te wartości nie są przypadkowe: umożliwiają naturalną rozszerzalność drewna pod wpływem temperatury i wilgoci.
Kolejność montażu elementów kołnierza ma znaczenie techniczne, nie tylko estetyczne. Najpierw zakłada się profile boczne, które muszą zachodzić na faldę dachówki. Następnie górny element wsuwa się pod pokrycie, a na końcu dolny wywija się na dachówkę. Takie ułożenie sprawia, że woda spływająca po połaci nigdy nie trafia na zakładkę przeciwną do kierunku spływania.
Kątowniki montażowe przykręcasz do boków ościeżnicy wkrętami o długości 30 mm, a następnie do krokwi wkrętami 60 mm. Moment dokręcenia regulujesz tak, aby rama okna pozostała w idealnej poziomie. Zbyt mocne dociągnięcie powoduje odkształcenie ościeżnicy, a w konsekwencji problemy z domykaniem skrzydła.
Wskazówka praktyka: przed przykręceniem kątowników połóż poziomicę na ramie w dwóch kierunkach. Okno ustawione z dokładnością ±1 mm na metrze daje gwarancję, że kołnierz TFX ułoży się bez naprężeń i nie podniesie dachówki ponad dopuszczalną falę.

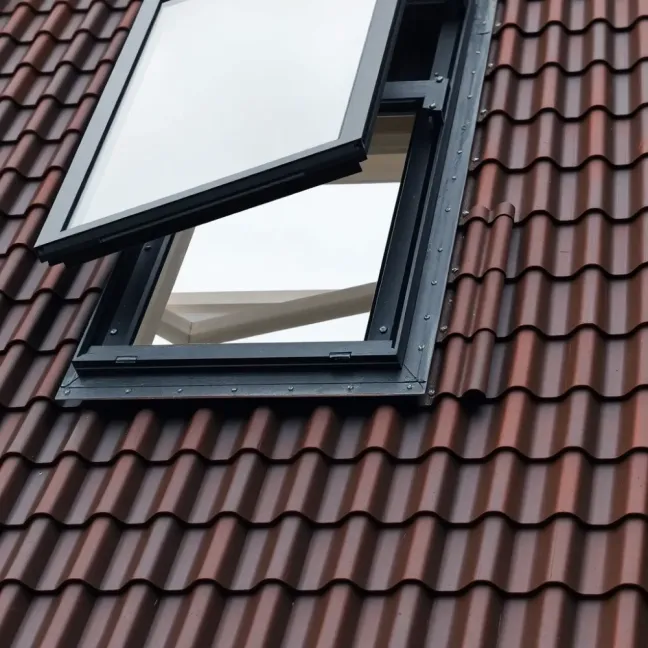

Ciepły montaż okna w blachodachówce szczelność i izolacja
Ciepły montaż okna dachowego w dachówce to nie tylko slogan marketingowy, lecz konkretna procedura opisana w normie PN-EN 14351-1 oraz wytycznych ITB. Jej celem jest eliminacja mostków termicznych wokół ościeżnicy, które w polskim klimacie odpowiadają za nawet 15% strat ciepła na poddaszu.
Od strony zewnętrznej kluczową rolę odgrywa wspomniana rynienka odwadniająca. Jej zadanie polega na przejęciu skroplin spływających po membranie wstępnego krycia i odprowadzeniu ich na pokrycie z pominięciem ościeżnicy. Bez tego elementu woda skroplinowa potrafiła przez lata niszczyć wełnę mineralną wokół okna, zanim pojawiły się pierwsze zacieki na suficie.
Izolacja termiczna wokół ościeżnicy wymaga zastosowania pianki PUR o niskiej rozprężalności lub wełny mineralnej o lambdzie ≤0,035 W/mK. Szczelina między ramą a krokwią powinna być wypełniona na całej głębokości, bez pustek powietrznych. Mostki termiczne powstają właśnie tam, gdzie izolacja ma przerwy lub szczeliny, ponieważ ciepło ucieka drogą najmniejszego oporu.
Paroizolacja od wewnątrz zamyka całość systemu. Wieniec paroizolacyjny, najczęściej z folii PE 0,2 mm, łączy się z ościeżnicą za pomocą taśmy butylowej. Takie połączenie zapobiega przenikaniu pary wodnej z pomieszczenia do warstwy izolacji, gdzie mogłaby skroplić się w temperaturze punktu rosy.
Porównanie kołnierzy do pokryć profilowanych
| Model | Zakres profilu | Kąt dachu | Materiał | Przybliżona cena (PLN netto/mb) |
|---|---|---|---|---|
| TFX | 16-50 mm | 15-90° | Blacha aluminiowa powlekana | 180-240 |
| SLF | do 45 mm | 15-90° | Blacha stalowa powlekana | 160-210 |
| UFX | 16-50 mm | 15-90° | Blacha aluminiowa malowana proszkowo | 200-260 |
| TLS | do 30 mm | 15-90° | Blacha ołowiana | 220-280 |
Kołnierz TLS, mimo wyższej ceny, sprawdza się w pokryciach ołowianych i tytan-cynkowych, gdzie wymagana jest plastyczność materiału. SLF oraz UFX stanowią tańszą alternatywę dla blachodachówek o standardowym profilu, choć ich żywotność w agresywnym środowisku nadmorskim jest krótsza ze względu na rodzaj powłoki.
Kiedy TFX to najlepszy wybór
Profilowane dachówki ceramiczne i betonowe o fali 16-50 mm, blachodachówki modułowe, panele na rąbek stojący z przetłoczeniem. Sprawdza się na dachach o kącie od 15 do 90 stopni, również na połaciach pionowych w lukarnach.
Kiedy unikać TFX
Pokrycia płaskie, takie jak gont bitumiczny czy blacha trapezowa o fali poniżej 16 mm. W takich przypadkach kołnierz TFX nie zapewni szczelności, a woda przedostanie się pod profil boczny.
Najczęstsze błędy przy montażu okna dachowego na dachówce
Brak rynienki odwadniającej to błąd numer jeden, który widzi każdy serwisant wchodzący na dach po dwóch-trzech latach od montażu. Inwestorzy często pomijają ten element, traktując go jako zbędny dodatek. Tymczasem rynienka kosztuje kilkanaście złotych, a jej brak generuje koszty naprawy ościeżnicy sięgające kilku tysięcy złotych po pięciu sezonach.
Złe zachodzenie kołnierza na profil dachówki to drugi klasyczny błąd. Fartuch boczny musi wchodzić w faldę, nie na jej grzbiet. Położenie go na wierzchu fali powoduje, że woda opadowa nie spływa po blaszanej powierzchni kołnierza, lecz pod nią, gdzie nie ma już żadnej ochrony.
Pomijanie poziomu to grzech śmiertelny montażu. Nawet milimetrowe odchylenie od poziomu w dłuższym oknie powoduje, że mechanizm zamykający nie działa płynnie, a uszczelki nie przylegają równomiernie. Po roku użytkowania takie okno zaczyna przepuszczać wodę przy intensywnym deszczu.
Montaż na mokrym drewnie krokwi to kolejny błąd, który ma swoje konsekwencje w kolejnych latach. Drewno o wilgotności powyżej 20% po wyschnięciu kurczy się, a przykręcony do niego kołnierz zaczyna odstawać od ościeżnicy. Szczelina, która się tworzy, staje się drogą dla wody i wiatru.
Brak izolacji termicznej wokół ościeżnicy objawia się rosnącymi rachunkami za ogrzewanie oraz zaciekami punktu rosy w postaci ciemnych plam wokół okna od wewnątrz. W skrajnych przypadkach prowadzi do zagrzybienia, którego usunięcie wymaga skuwania tynku i wymiany warstwy wełny.
Niedokręcone lub przeciwnie przekręcone kątowniki montażowe deformują ościeżnicę, a w efekcie skrzydło okna traci równomierny docisk do ramy. Pierwszym objawem jest trudność zamykania, drugim przeciągi przy wietrznej pogodzie.
Stosowanie kołnierza nieprzeznaczonego do danego profilu dachówki, na przykład TFX na pokryciu o fali 10 mm, kończy się najczęściej w pierwszym sezonie zimowym, kiedy śnieg topniejący na połaci wciska się pod zbyt krótki fartuch boczny.
Ostrzeżenie: montaż okna dachowego w dachówce na połaci o kącie poniżej 15 stopni wymaga indywidualnego projektu oraz kołnierza o zmodyfikowanym kształcie rynienki. Standardowy TFX w takiej sytuacji nie spełni swojej funkcji, a gwarancja producenta zostanie utracon.
Sprawdzenie jakości montażu po jego zakończeniu obejmuje kilka prostych testów. Polewanie kołnierza wodą z węża przez dziesięć minut symuluje ulewę i pozwala wykryć nieszczelności. Kontrola poziomu ościeżnicy z dokładnością do 1 mm oraz sprawdzenie luzów na obwodzie daje pewność, że okno zachowa parametry przez lata.
Czas montażu doświadczonego dekarza to od czterech do sześciu godzin dla jednego okna w pokryciu falistym. Inwestor decydujący się na samodzielną pracę powinien zarezerwować cały dzień i mieć pod ręką pomocnika do trzymania okna w trakcie pozycjonowania. Koszt usługi profesjonalnej wacha się od 600 do 1200 PLN netto za jedno okno, w zależności od regionu i stopnia skomplikowania połaci.
Wynajęcie dekarza staje się koniecznością, gdy kąt nachylenia połaci przekracza 60 stopni, konstrukcja dachu jest wielospadowa lub inwestor nie dysponuje rusztowaniem z pomostem roboczym. W takich warunkach praca na wysokości bez odpowiedniego zabezpieczenia zwiększa ryzyko wypadku, którego konsekwencje finansowe przewyższają oszczędności na robociźnie.
Źródła danych i norm: instrukcja montażu kołnierzy do pokryć falistych (producent okien dachowych), PN-EN 14351-1 (okna i drzwi wymagania), PN-EN 1991-1-3 (Eurocode 1 obciążenia śniegiem), wytyczne ITB dotyczące ciepłego montażu okien dachowych. Strony referencyjne: itb.pl, pkn.pl.
