Wkład kominowy do gazu podwójny: jaki system dwuścienny wybrać?

Wybór podwójnego wkładu kominowego do gazu potrafi spędzić sen z powiek, zwłaszcza gdy na rynku roi się od systemów o pozornie identycznych oznaczeniach. Różnica między zestawem za 800 a 2500 zł rzadko wynika z marki kryje się w grubości blachy kwasoodpornej, typie uszczelki silikonowej i klasie ciśnieniowej całego przewodu. Złe dopasowanie średnicy potrafi obniżyć sprawność kotła kondensacyjnego nawet o kilkanaście procent, a brak odbioru kominiarskiego grozi utratą gwarancji urządzenia i odmową wypłaty odszkodowania przez ubezpieczyciela.

• Czym różni się wkład kominowy do gazu podwójny od rozwiązań jednościennych
• Jak dobrać średnicę podwójnego wkładu do pieca kondensacyjnego
• Montaż dwuściennego wkładu kominowego krok po kroku
• Najczęstsze błędy przy montażu wkładów dwuściennych do gazu
• Checklist przed zakupem dziesięć punktów kontrolnych
• Normy prawne i wymogi odbioru
• Kiedy podwójny wkład kominowy do gazu nie sprawdzi się

Czym różni się wkład kominowy do gazu podwójny od rozwiązań jednościennych

Konstrukcja dwuścienna składa się z rury wewnętrznej prowadzącej spaliny oraz rury zewnętrznej pełniącej rolę izolacji termicznej i osłony mechanicznej. Pomiędzy nimi znajduje się warstwa wełny mineralnej o gęstości 80-120 kg/m³, która utrzymuje temperaturę spalin powyżej punktu rosy przez cały przekrój. To właśnie ta izolacja zapobiega wykraplaniu się wilgoci na zewnętrznej powierzchni rury, gdy ta przechodzi przez nieogrzewane poddasze lub wystaje ponad dach.

W odróżnieniu od systemów jednościennych, które wymagają murowanego szachtu lub istniejącego przewodu kominowego, wkład podwójny można prowadzić po elewacji, przez ścianę zewnętrzną albo przez dach bez dodatkowej obudowy. Producent oznacza taki system klasą ciśnieniową N1 lub P1, gdzie N1 oznacza nadciśnienie do 200 Pa, a P1 do 5000 Pa, wymagane przy kotłach z zamkniętą komorą spalania. Norma PN-EN 14471 reguluje wymagania dla systemów z tworzyw sztucznych, natomiast PN-EN 1856 dotyczy przewodów metalowych, w tym stalowych kwasoodpornych.

Uszczelka silikonowa umieszczona w kielichu każdego elementu to element decydujący o klasyfikacji całego zestawu. Pracuje w temperaturze do 200°C i musi być odporna na kwasy, które powstają w wyniku kondensacji pary wodnej zawierającej tlenki siarki i azotu. Tani elastomer EPDM zaczyna twardnieć po dwóch sezonach grzewczych, co prowadzi do mikroszczelin i zasysania powietrza z pomieszczenia do strefy spalin. Efekt? Spadek ciągu, korekta płomienia w kotle i rosnące rachunki za gaz.

Kiedy podwójny system jest jedynym rozsądnym wyborem

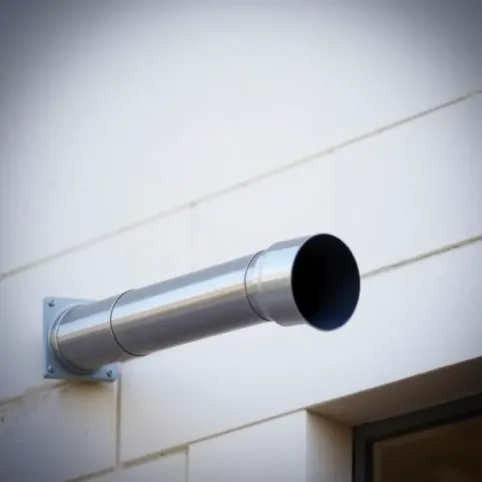

Przejście przez ścianę zewnętrzną, strop lub dach bez istniejącego komina murowanego to klasyczny scenariusz, w którym jednościenny wkład nie ma prawa działać poprawnie. Spaliny wychłodzone przed osiągnięciem wylotu skropliłyby się w obrębie muru, niszcząc zaprawę i powodując zawilgocenie. Podwójny system utrzymuje temperaturę gazów spalinowych na tyle wysoko, by ciąg kominowy pozostał stabilny, a kondensat spływał kontrolowaną ścieżką do odskraplacza.

Drugi przypadek to modernizacja starego kotła atmosferycznego na kondensacyjny, kiedy stary komin murowany ma zbyt duży przekrój (klasyczne 14×14 cm lub 20×20 cm) i nie da się go uszczelnić. Wtedy wkłada się do niego rurę jednościenną, a na zewnątrz budynku dokłada przejście dwuścienne prowadzące spaliny ponad dach. To rozwiązanie hybrydowe wymaga zastosowania adaptera redukcyjnego oraz dodatkowego rewizyjnego trójnika u dołu komina.

Jak dobrać średnicę podwójnego wkładu do pieca kondensacyjnego

Zasada numer jeden: średnica wewnętrzna rury musi być identyczna z króćcem wylotowym kotła. Zwężanie przewodu to błąd kosztujący realne pieniądze, bo gwałtownie rosnące opory przepływu wymuszają na wentylatorze kotła pracę na wyższych obrotach, a zużycie energii elektrycznej rośnie o 30-80 W na każdy metr zwężenia. Z kolei poszerzanie średnicy powoduje gorszy ciąg grawitacyjny i spadek temperatury spalin, co w kotle kondensacyjnym obniża odzysk ciepła z pary wodnej.

Najpopularniejsze średnice podwójne to 60/100, 80/125 oraz 100/150 mm, gdzie pierwsza liczba oznacza średnicę wewnętrzną rury spalinowej, a druga zewnętrzną obudowę z izolacją. Kotły o mocy do 24 kW zadowalają się konfiguracją 60/100, jednostki 24-35 kW wymagają 80/125, a powyżej 35 kW standardem staje się 100/150 lub nawet 130/200 mm. Warto sprawdzić w dokumentacji technicznej urządzenia zalecaną przez producenta średnicę, bo niektóre turbokotły mają nietypowy króciec 70 mm wymagający dedukowanego adaptera.

Przy długości pionowej ponad 8 metrów pojawia się zjawisko naturalnego ciągu grawitacyjnego, które współpracuje z wentylatorem kotła. Zbyt duża średnica w takiej konfiguracji prowadzi do powstawania cofki w kominie i wyłączania się palnika. Dlatego projektanci coraz częściej sięgają po konfigurację 80/125 zamiast 100/150, nawet przy kotłach 30 kW, gdy trasa prowadzi pionowo przez dwie kondygnacje.

Tabela dopasowania mocy kotła do średnicy wkładu

Koszty samych rur dwuściennych wahają się od 120 do 280 zł za metr bieżący w zależności od średnicy i producenta. Kompletny zestaw na dach przez ścianę zewnętrzną o długości 6 metrów to wydatek rzędu 1500-3500 zł bez robocizny. Ceny różnią się, bo grubość blachy kwasoodpornej waha się od 0,4 do 0,8 mm cieńsza wystarczy przy suchym gazie ziemnym, grubsza jest wymagana przy instalacjach na propan-butan.

Kluczowe elementy zestawu i ich funkcje

Rury proste produkowane są w odcinkach 0,25 m (do precyzyjnego dopasowania długości), 0,33 m, 0,5 m oraz 1 m. Krótsze elementy ułatwiają omijanie krokwi w dachu, dłuższe przyspieszają montaż na prostych odcinkach pionowych. Kolana występują w wariantach 15°, 30°, 45° i 90° każde z nich generuje lokalny opór przepływu odpowiadający 0,5 m rury prostej, dlatego jedno kolano 90° to strata równa pół metra ciągu.

Trójnik rewizyjny 90° montuje się bezpośrednio przy kotle lub u podstawy komina, by umożliwić czyszczenie przewodu z nagromadzonego kondensatu i sadzy. Odskraplacz, czyli element z misą zbiorczą, instaluje się w najniższym punkcie instalacji, by kondensat nie cofał się do kotła. Zakończenie górne z daszkiem chroni przed deszczem i śniegiem, a boczne stosuje się przy wyprowadzeniu przez ścianę. Obejmy ścienne rozmieszcza się co 1,5-2 m, a w przypadku rury odsłoniętej powyżej 2 m ponad ostatnim mocowaniem konieczne jest dodatkowe usztywnienie.

Uszczelki silikonowe wymienia się przy każdym demontażu instalacji i profilaktycznie co 5 lat, nawet gdy wizualnie wyglądają na nienaruszone. Smarowanie silikonem montażowym lub wodą z odrobiną płynu do naczyń zmniejsza tarcie i pozwala wsunąć kielich do oporu bez ryzyka skręcenia uszczelki.

Montaż dwuściennego wkładu kominowego krok po kroku

Trasę przewodu najlepiej zaplanować na rzucie budynku, zaznaczając miejsca przejść przez strop, dach lub ścianę. Optymalna długość to jak najkrótsza i jak najprostsza każdy dodatkowy metr oznacza większe opory i wyższe rachunki za prąd wentylatora. Minimalna odległość od okien otwieralnych to 0,5 m, od materiałów palnych 5 cm dla rur z izolacją, a bez izolacji 25 cm to wymóg normy PN-EN 1856 wynikający z zabezpieczenia konstrukcji drewnianych przed przegrzaniem.

Montaż zaczyna się od kotła i postępuje w górę, by kielich każdego kolejnego elementu skierowany był ku górze. Taki kierunek montażu sprawia, że kondensat ściekający po ściankach wewnętrznych nie przedostaje się przez połączenia, a jedynie trafia do odskraplacza. Rura wkładana w kielich powinna wejść do oporu standardowy luz montażowy to 15-25 mm, pozwalający na kompensację rozszerzalności cieplnej przy rozruchu zimnego kotła.

Obejmy montażowe rozmieszcza się co 1,5-2 m na odcinkach pionowych, a przy kolanach dodatkowe mocowanie montuje się 0,5 m poniżej każdego łuku. Przy wyjściu przez ścianę stosuje się rozetę maskującą, a przy przejściu przez dach płytę dachową z fartuchem ołowianym lub aluminiowym dopasowanym do kąta połaci. Wysokość wylotu ponad dach musi wynosić minimum 0,5 m dla dachu płaskiego i 1 m dla dachu o nachyleniu powyżej 12°, chyba że wylot znajduje się w odległości 1,5 m od kalenicy wtedy musi wystawać 0,3 m ponad jej poziom.

Po zakończeniu montażu wykonuje się próbę szczelności. Najprostsza metoda polega na uruchomieniu kotła na pełnej mocy i obserwacji połączeń z użyciem lusterka lub kamery endoskopowej wszelkie ślady białego nalotu lub wilgoci oznaczają nieszczelność. Alternatywnie kominiarz wykonuje próbę ciśnieniową manometrem, dopuszczając spadek ciśnienia nie większy niż 2% w ciągu 3 minut. Ten ostatni test jest obowiązkowy przy odbiorze kominiarskim, którego protokół jest wymagany przez gazownię przed pierwszym uruchomieniem kotła.

Schemat typowej instalacji w domu jednorodzinnym

Najczęstsze błędy przy montażu wkładów dwuściennych do gazu

Użycie rur żaroodpornych zamiast kwasoodpornych to grzech główny, który wychodzi po dwóch-trzech sezonach grzewczych. Stal żaroodporna 1.4828 stosowana w kominach na drewno i węgiel nie wytrzymuje agresji chemicznej kondensatu z kotłów gazowych i pokrywa się rdzą wżerową. Właściwy materiał to stal 1.4404 lub 1.4571 oznaczana symbolem AISI 316L, zawierająca molibden podnoszący odporność na chlorki i kwasy. Informacja o gatunku stali powinna znajdować się na etykiecie każdego elementu lub w deklaracji właściwości użytkowych dołączanej do zestawu.

Uwaga: Brak spadku kondensatu w kierunku kotła to druga najczęstsza przyczyna awarii. Kondensat zbierający się w najniższym punkcie przewodu zamarza zimą, rozsadza połączenie i powoduje wyciek sadzy z sadą wodną do pomieszczenia. Minimalny spadek to 3 stopnie, czyli około 5 cm na każdy metr bieżący rury poziomej.

Mieszanie elementów różnych producentów to pokusa, bo ceny potrafią się różnić o 30%. Problem w tym, że kielichy różnych marek mają odmienne tolerancje wymiarowe, a uszczelki rzadko pasują do obcych rowków. Konsekwencja to nieszczelność na połączeniu, która w pierwszej kolejności wyłącza czujnik ciągu w kotle. Używaj elementów jednego systemu, a jeśli musisz łączyć stosuj certyfikowane adaptery producenta.

Brak odbioru kominiarskiego to ostatni błąd, który formalnie zamyka drogę do legalnego użytkowania instalacji. Kominiarz sprawdza nie tylko szczelność, ale też zgodność trasy z projektem, odległości od materiałów palnych, drożność przewodu i prawidłowość mocowań. Bez pozytywnego protokołu gazownia odmówi napełnienia instalacji gazem, a ubezpieczyciel odmówi wypłaty odszkodowania w razie pożaru lub zaczadzenia.

Checklist przed zakupem dziesięć punktów kontrolnych

• Moc znamionowa kotła w kilowatach
• Typ komory spalania (otwarta czy zamknięta)
• Średnica króćca wylotowego w milimetrach
• Planowana trasa komina i jej łączna długość
• Liczba kolan i ich kąty (każde zmniejsza efektywną długość)
• Rodzaj izolacji w rurze dwuściennej (wełna mineralna bazaltowa)
• Dostępność uszczelek silikonowych jako części zamienne
• Możliwość odbioru kominiarskiego w danej lokalizacji
• Gatunek stali potwierdzony deklaracją producenta
• Okres gwarancji na szczelność (minimum 10 lat)

Normy prawne i wymogi odbioru

Polskie prawo budowlane wymaga, by każdy przewód kominowy przechodził odbiór przez mistrza kominiarskiego wpisanego do rejestru. Kominiarz wystawia protokół odbioru zawierający numer uprawnień, datę, opis instalacji oraz ewentualne uwagi. Dokument ten jest niezbędny do zawarcia umowy z dostawcą gazu, a jego kopia trafia do projektu budowlanego. W przypadku modernizacji istniejącej instalacji odbiór powtarza się, nawet jeśli nowy kocioł ma identyczne parametry spalin jak poprzedni.

Norma PN-EN 14471 regulująca systemy z tworzyw sztucznych oraz PN-EN 1856 dotycząca przewodów metalowych określają minimalne grubości ścianek, klasy odporności na pożar sadzy i dopuszczalne temperatury pracy. System kominowy z uszczelką silikonową musi przejść badania szczelności przy nadciśnieniu 200 Pa dla klasy N1 i 5000 Pa dla klasy P1, co deklaruje producent w dokumencie CE. Kominiarz sprawdza zgodność numeru certyfikatu na tabliczce znamionowej z bazą producenta, więc fałszywe deklaracje wychodzą na jaw przy pierwszym odbiorze.

Kiedy podwójny wkład kominowy do gazu nie sprawdzi się

Instalacja starego kotła atmosferycznego pobierającego powietrze z pomieszczenia wymaga komina spalinowego pracującego w podciśnieniu, nie nadciśnieniu. Wkład podwójny z uszczelką silikonową może działać w obu trybach, ale tylko w krótkich odcinkach i przy małej mocy. Dlatego przy wymianie kotła na nowoczesny kondensacyjny warto od razu wymienić cały przewód, zamiast adaptować stary szacht murowany z pojedynczą rurą elastyczną.

Proppan-butan wymaga innej klasyfikacji materiałowej niż gaz ziemny ze względu na wyższą zawartość siarki i wilgoci. W takiej instalacji konieczna jest stal kwasoodporna o grubości minimum 0,6 mm, a uszczelki muszą mieć certyfikat na kontakt z paliwem LPG. Tani system dedykowany do gazu ziemnego po dwóch sezonach z propanem może zacząć korodować od wewnątrz, co widać jako brązowe zacieki na zewnątrz rur.

Kocioł z otwartą komorą spalania o mocy powyżej 50 kW to zbyt duże obciążenie cieplne dla standardowego wkładu dwuściennego przeznaczonego do segmentu mieszkaniowego. Tu potrzebne są systemy przemysłowe o średnicach 150/250 mm i grubości ścianki 1 mm, montowane na oddzielnej konstrukcji wsporczej. Próba zastosowania rur domowych kończy się odkształceniem termicznym i pęknięciami uszczelek przy pierwszym sezonie grzewczym.

Dobór średnicy wyjściowej z kotła, weryfikacja gatunku stali, sprawdzenie klasy ciśnieniowej i trasy przewodu to cztery filary prawidłowego montażu. Zignorowanie któregokolwiek z nich oznacza albo spadek sprawności instalacji, albo konieczność powtórnego odbioru kominiarskiego po kosztownej korekcie. Świadomy wybór systemu jeszcze przed zakupem kotła pozwala uniknąć kolizji wymiarowych i oszczędza czas ekipy montażowej, która nie będzie musiała improwizować adapterów na budowie.
