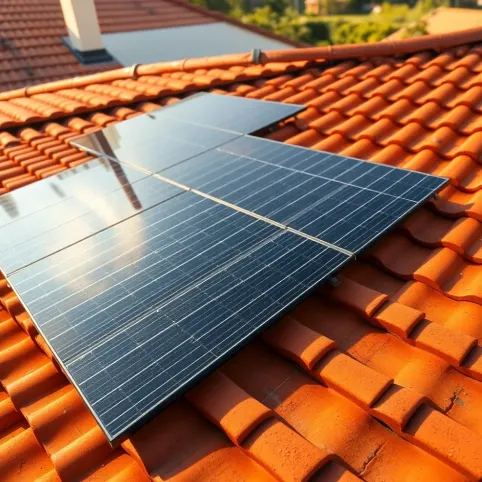

Montaż paneli na dachówce bez ryzyka przecieków i utraty gwarancji

Wymagania techniczne dachu pod instalację fotowoltaiczną

Zanim ekipa wejdzie na dach, trzeba uczciwie odpowiedzieć sobie na trzy pytania: ile waży cała konstrukcja, czy więźba to wytrzyma, i jak zachowa się poszycie w razie pożaru. Te trzy tematy determinują wybór systemu mocowania, decydują o warunkach ubezpieczenia i co najważniejsze o tym, czy za pięć lat nie będziesz patrzeć na mokrą izolację zamiast na wyprodukowane kilowatogodziny.

• Wymagania techniczne dachu pod instalację fotowoltaiczną
• Jakie haki i uchwyty wybrać do dachówki ceramicznej
• Proces montażu krok po kroku i najczęstsze błędy
• Systemy alternatywne i pytania, o których milczy instalator

Montaż paneli fotowoltaicznych na dachówce wymaga oceny nośności konstrukcji, ponieważ kompletny system (panele, szyny, klemy, haki) waży od 15 do 25 kg na metr kwadratowy połaci. Do tego dochodzi obciążenie śniegiem i wiatrem, które norma PN-EN 1991-1-3 szacuje na podstawie strefy klimatycznej. Jeśli więźba została zaprojektowana z myślą o lekkim pokryciu, a na dachu leży ceramiczna dachówka karpiówka, zapas nośności bywa na granicy. Warto poprosić konstruktora o sprawdzenie, zanim pojawi się pierwszy hak.

Klasy odporności pożarowej BROOF(t1) i BROOF(t2) to europejska klasyfikacja wg PN-EN 13501-1, opisująca, jak pokrycie zachowuje się, gdy od iskry lub żaru zapali się sąsiednia instalacja. Klasa BROOF(t1) oznacza, że ogień z zewnętrznego źródła nie przeniknie przez dach do warstw palnych przez określony czas. Ubezpieczyciele konsekwentnie odmawiają polisy lub podnoszą składkę, jeśli odporność ogniowa połaci spada poniżej BROOF(t1) to dla nich sygnał, że system PV może stać się dodatkowym wektorem pożaru.

Pytanie, które warto zadać wykonawcy przed podpisaniem umowy: „Czy moja dachówka zachowa klasę BROOF(t1) po przewierceniu i osadzeniu haków?”. Odpowiedź powinna brzmieć „tak” wraz z krótkim wyjaśnieniem technicznym.

Różne typy pokrycia mają odmienną tolerancję na ingerencję montażową. Poniższe zestawienie wynika z analizy instrukcji producentów oraz typowych protokołów odbioru instalacji PV:

Karpiówka zajmuje w tej tabeli ostatnie miejsce w kategorii trudności nieprzypadkowo: niewielki format, brak zamków bocznych i konieczność szlifowania każdej dachówki w miejscu przejścia haka sprawiają, że robocizna rośnie o 40-60% względem dachówki zakładkowej. Warto to wiedzieć już na etapie kosztorysu.

Optymalny kąt nachylenia i orientacja paneli

Nachylenie dachu rzadko można zmienić lepiej świadomie dopasować do niego strategię montażu. Fizyka jest tutaj prosta: sprawność modułu rośnie, gdy promienie słoneczne padają prostopadle do jego powierzchni. Nachylenie 30-35° na ekspozycji południowej przyjmuje się za optimum w polskich warunkach, ale to nie koniec opowieści.

Panele ustawione na południowy zachód lub południowy wschód tracą rocznie jedynie 3-5% wydajności w porównaniu z idealnym południem. Przy nachyleniu 25-45° różnica sięga kolejnych kilku procent. To dlatego popularne stały się układy wschód-zachód, gdzie straty na pojedynczej połaci są większe, ale sumaryczna produkcja rozkłada się równomiernie od rana do wieczora, lepiej współpracując z taryfą dynamiczną.

Jeśli dach jest płaski albo stromy (powyżej 50°), standardowe uchwyty do dachówki ceramicznej nie wystarczą. Pojawia się wtedy potrzeba konstrukcji balastowej lub wsporników nachylających panele pod optymalny kąt niezależnie od spadku połaci to rozwiązanie droższe, ale mechanicznie uzasadnione, gdy nachylenie więźby odbiega od ideału.

Jakie haki i uchwyty wybrać do dachówki ceramicznej

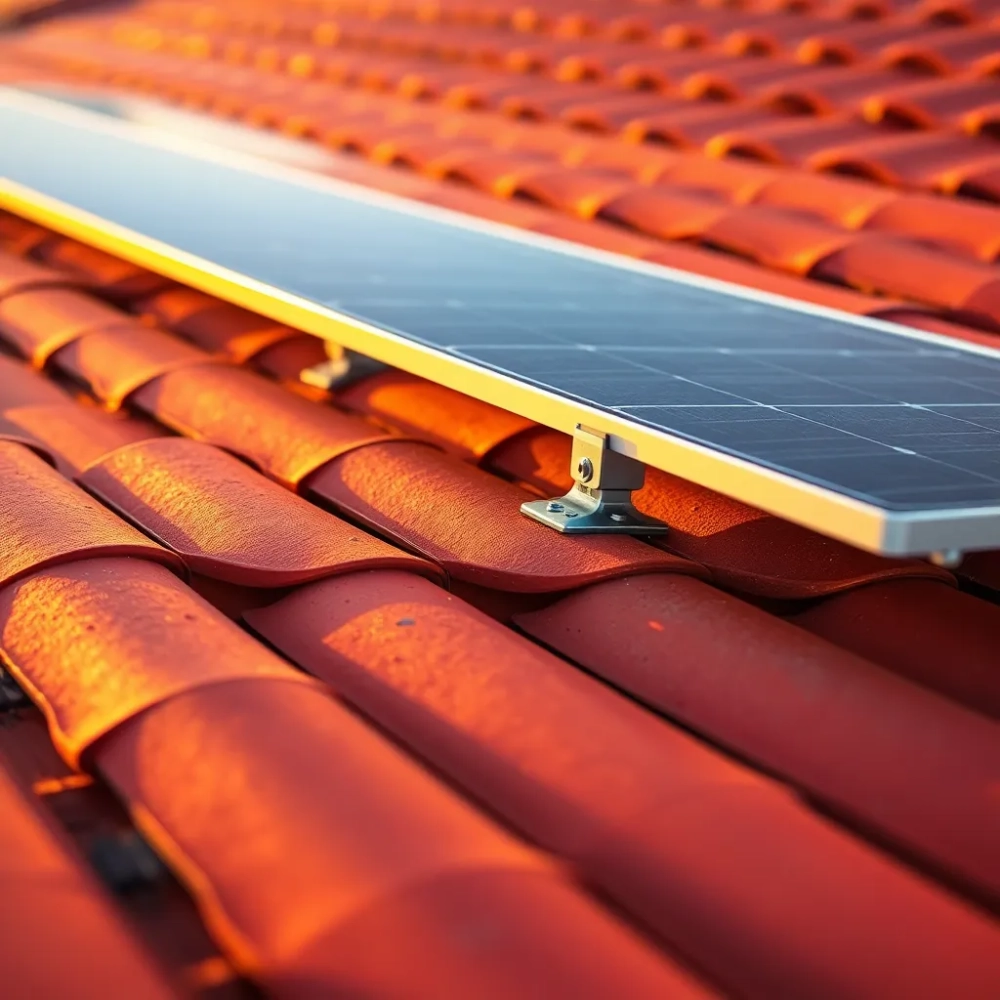

Hak to jedyne miejsce, w którym instalacja PV styka się bezpośrednio z dachem. Źle dobrany element powoduje nieszczelność i pęknięcia. Dobrze dobrany przenosi obciążenie wiatrem i śniegiem na więźbę przez dekady.

Hak dachowy do fotowoltaiki przenosi siły pionowe (masę paneli, śnieg) i poziome (parcie wiatru) poprzez dwie śruby wkręcone w krokiew na głębokość minimum 60 mm. Wymaga uszczelnienia styku z dachówką, najczęściej poprzez podłożenie membrany EPDM lub użycie systemowego kołnierza. Pominięcie tego etapu skutkuje punktowym przeciekiem, który ujawnia się dopiero po kilku miesiącach, gdy drewno pod spodem zaczyna ciemnieć.

Na rynku dominują dwa podejścia. Haki uniwersalne (regulowane, pasujące do większości profili) są tańsze i łatwiej dostępne. Haki dedykowane (projektowane pod konkretny kształt dachówki) eliminują ryzyko pękania, bo nie wymuszają szlifowania ceramiki.

Regulowane haki mają jedną pułapkę: tolerują odchylenia nawet do 10 mm, co brzmi wygodnie, ale w praktyce prowadzi do sytuacji, w której instalator mocuje element zamiast korygować pozycję krokwi. Efekt bywa taki, że hak opiera się nierówno i przy pierwszym mocnym wietrze naprężenie przenosi się na ceramikę zamiast na łata. Haki sztywne, wymuszające idealne ustawienie, bywają kapryśne na krzywej więźbie, ale rozkładają obciążenia równomiernie.

Szyny montażowe aluminiowe do PV stanowią szkielet, do którego mocuje się klemy trzymające panele. Wyobraź sobie kręgosłup dachu: szyny przejmują obciążenia wzdłużne, klemy rozkładają je punktowo na ramkę panela. Najczęściej stosowane profile mają przekrój C o długości 2-6 m, łączone ze sobą za pomocą specjalnych złączek zapewniających ciągłość elektryczną i mechaniczną. Przekrój szyny wpływa na rozstaw haków cieńsza wymaga podparcia co 80-100 cm, grubsza toleruje nawet 130 cm.

Różnica między hakami regulowanymi a sztywnymi jest źródłem jednego z najdroższych błędów montażowych: pękająca dachówka przy pierwszym sezonie mrozów. Regulowany hak wymusza kompromis w położeniu śruby względem krokwi, sztywny tego nie toleruje. Wybór powinien wynikać z realnego stanu więźby, nie z wygody.

Lista zakupowa inwestora co kupić samemu, co zostawić ekipie

Rzeczy, które warto kupić bezpośrednio (cena niższa o kilkanaście procent): panele, inwerter, zabezpieczenia po stronie DC i AC. Elementy montażowe lepiej nabyć w pakiecie z wykonawcą chodzi o spójność systemu i jedną linię gwarancyjną. Hak dachowy do fotowoltaiki kupiony osobno, ale dobrany pod szyny innego dostawcy, może powodować problemy z uzyskaniem reklamacji przy korozji stykowej.

Proces montażu krok po kroku i najczęstsze błędy

Sprawna ekipa montuje 10 kWp na dachówce w 2-3 dni robocze, przy czym najwięcej czasu zajmuje nie samo wiercenie, lecz ustawianie i poziomowanie szyn. Przyspieszanie na tym etapie kończy się krzywą szyną, w której panele „schodzą" klinem.

Cały proces rozpoczyna się od rozmieszczenia haków zgodnie z obliczeniami projektowymi. Każdy hak trafia na krokiew (nigdy na łatę!), po wcześniejszym usunięciu fragmentu dachówki i nawierceniu otworu prowadzącego. Śruba przechodzi przez membranę dachową, łatę kontrłaty i wkręca się w krokiew. Wałek EPDM pod główką haka zamyka punkt przenikania. Dachówka wraca na miejsce, docinana szlifierką kątową z tarczą diamentową, jeśli wymaga tego profil.

Montaż szyn montażowych aluminiowych do PV odbywa się dopiero po geodezyjnym (lub laserowym) ustawieniu linii odchyłka powyżej 3 mm na metr bieżącym ujawni się później jako schodzące się klemy. Po zamocowaniu szyn instalowane są klemy końcowe i środkowe, a panele wsuwane od dołu ku górze, by nie opierały się o krawędź szyny.

Okablowanie biegnie w korytkach przy szynie, zawsze po zewnętrznej stronie szyny (strona narażona na UV). Przebicia przez dach stanowią ostatnią deskę ratunku większość dobrych ekip wyprowadza przewody przez ścianę kolankową lub przez przepust instalowany w trakcie robót dekarskich.

TOP 5 błędów z praktyki i koszt ich naprawy

Poniższe zestawienie nie pochodzi z ankiet marketingowych, lecz z protokołów reklamacyjnych i oględzin serwisowych. Każdy błąd ma przypisaną realną kwotę, jaką inwestor płaci za naprawę w drugim lub trzecim roku użytkowania.

Piąty punkt wymaga rozwinięcia, bo jego skutki ujawniają się późno: szyny aluminiowe nie są domyślnie połączone galwanicznie. Bez przewodu wyrównawczego o przekroju 6 mm² i poprowadzonego do szyny wyrównania potencjału, piorun w odległości kilometra potrafi zniszczyć inwerter. Koszt wymiany inwertera to 5 000-9 000 zł, jeśli nie masz rozszerzonej gwarancji.

Audyt po montażu co sprawdzić samodzielnie

Po zakończeniu robót warto poświęcić 30 minut na oględziny z poziomu drabiny (nie wchodząc na dach!). Każdy hak powinien mieć pod sobą widoczny fragment membrany EPDM, dachówki powinny spoczywać w swoich zamkach bez naprężeń, a szyny nie mogą mieć ostrych łuków w miejscu łączenia. Dokumentacja zdjęciowa z tego momentu bywa bezcenna przy ewentualnych reklamacjach.

Systemy alternatywne i pytania, o których milczy instalator

Na dachówce da się zamontować niemal każdy system ale nie każdy się opłaca. Warto znać alternatywy, żeby świadomie odrzucić je, jeśli nie pasują do twojego dachu.

Zintegrowane dachówki solarne zastępują klasyczną dachówkę modułem fotowoltaicznym. Zyskujesz jednolity wygląd i zero haków, ale płacisz 2-3 razy więcej za każdy metr kwadratowy pokrycia, a sprawność energetyczna bywa niższa niż w tradycyjnych panelach. Sprawdzają się przy nowym budynku, nie przy renowacji.

Panele na połaci wschodniej i zachodniej zamiast południowej mają sens, gdy taryfa dynamiczna premiuje produkcję poranną i wieczorną. Sprawność roczna spada o 8-15%, ale zużywasz własny prąd zamiast oddawać go do sieci po niskiej stawce.

Tracker jednoosiowy na dachu jest konstrukcją mechaniczną obracającą panele wokół osi. Teoretycznie zwiększa uzysk o 20-25%. Praktycznie na dachówce nie ma sensu: wymaga płaskiej powierzchni, generuje wibracje i kosztuje nieproporcjonalnie dużo w stosunku do korzyści.

O czym milczy instalator

Pięć pytań, których nie usłyszysz bez naciśnięcia:

• Czy klasa BROOF(t1) pozostanie zachowana po montażu?
• Kto odpowiada za ewentualne pęknięcia dachówki podczas robót?
• Czy polisa OC wykonawcy pokrywa szkody na dachu o wartości 80 000 zł?
• Jak wygląda procedura serwisowa po piątym roku eksploatacji?
• Czy projekt uwzględnia ewentualną rozbudowę o magazyn energii?

Brak jasnej odpowiedzi na którekolwiek z tych pytań to sygnał, żeby porozmawiać z kolejnym wykonawcą. Uczciwy instalator udziela ich bez zająknięcia sprawdzenie tego zajmuje pięć minut, a może zaoszczędzić tysięcy złotych.

Checklist przedpodpisanowa

Przed podpisaniem umowy warto mieć na biurku wydrukowaną listę sześciu punktów kontrolnych:

• Certyfikat UDT dla osoby projektującej (ważny przez cały okres realizacji)
• Polisa OC wykonawcy (suma gwarancyjna minimum 100 000 zł)
• Projekt budowlany z obliczeniami konstrukcyjnymi
• Gwarancja na panele (25 lat na moc, 12 lat na produkt)
• Gwarancja na konstrukcję (min. 10 lat antykorozyjna)
• Schemat elektryczny z zaznaczonymi zabezpieczeniami

Mini-glosariusz, który ułatwia rozmowę z wykonawcą:

• UDT Urząd Dozoru Technicznego, organ certyfikujący instalatorów PV
• BROOF(t1) klasa odporności ogniowej dachu wg normy PN-EN 13501-1
• Klemy elementy dociskające ramę panelu do szyny
• Szyny C profil aluminiowy w kształcie litery C stanowiący ruszt montażowy
• Karpiówka dachówka ceramiczna o płaskim, wąskim formacie

Montaż paneli fotowoltaicznych na dachówce nie jest ani trudny, ani łatwy jest specyficzny. Wymaga szacunku dla fizyki materiału, uwagi dla detali i konsekwencji w doborze komponentów. Każdy hak, każda szyna, każde przejście przez membranę to decyzja, która będzie pracować przez następne ćwierć wieku, w deszczu, mrozie i wietrze. Jeśli cokolwiek z powyższego czytasz po raz pierwszy, warto spisać pytania na kartce i wrócić do nich drugi raz zanim pojawi się pierwszy wiertło na krokwi.

Źródła danych: PN-EN 1991-1-3 (obciążenia śniegiem), PN-EN 13501-1 (klasyfikacja ogniowa), PN-EN 1991-1-4 (obciążenia wiatrem), Warunki Techniczne jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury), dokumentacja techniczna certyfikowanych systemów montażowych dostępna w UDT (strona urzędu).
