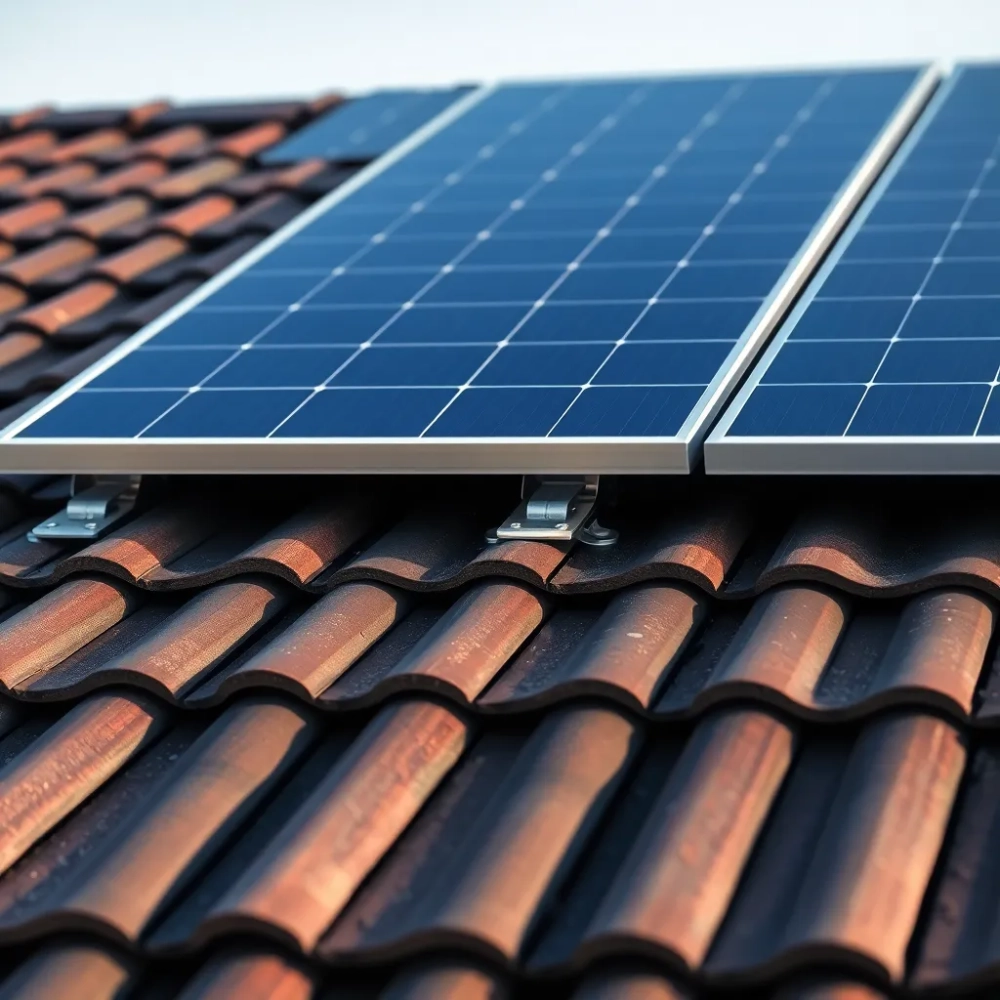

Montaż paneli fotowoltaicznych na dachówce karpiówce bez przecieków

Źle dobrany montaż paneli fotowoltaicznych na dachówce karpiówce kończy się najczęściej przeciekiem, utratą gwarancji albo koniecznością zrywania całej połaci. Naprawa takiego błędu kosztuje orientacyjnie od 5 do 15 tys. zł, a w skrajnych przypadkach wymaga wymiany poszycia. W tym tekście dostajesz konkretną ścieżkę decyzyjną: jakie haki pasują do karpiówki, jak przygotować dach, kiedy w ogóle nie warto montować fotowoltaiki na tym pokryciu i jak rozpoznać wykonawcę, który zna się na rzeczy.

• Haki i systemy montażowe dopasowane do karpiówki
• Jak przygotować dach z karpiówki pod instalację PV
• Najczęstsze błędy przy montażu fotowoltaiki na dachówce karpiówce
• Kiedy warto zrezygnować z montażu PV na karpiówce

Haki i systemy montażowe dopasowane do karpiówki

Karpiówka to pokrycie wymagające, bo każda dachówka ma inny wymiar, a jej spodnia strona opiera się na łacie punktowo. Standardowy hak wbijany pod dachówkę ceramiczną wchodzi zbyt głęboko i pęka ceramikę albo ją podważa. Dlatego do karpiówki stosuje się haki szlifowane, z płaską stopą przylegającą do łaty i ząbkowaną płytką górną rozkładającą nacisk.

Rozstaw haków zależy od strefy śniegowej i wiatrowej. W Polsce centralnej przyjmuje się 80-100 cm w osi, na Podhalu i w górskich strefach wiatrowych 60-80 cm. Hak przenosi siły pionowe (śnieg) i ssanie wiatru poprzez mocowanie do łaty lub kontrłaty, dlatego łata musi mieć co najmniej 40 × 60 mm i klasę drewna co najmniej C24.

Dwa systemy sprawdzają się najlepiej. Pierwszy to hak wkręcany przez dachówkę (typ Renusol lub K2 Systems z długą śrubą dwugwintową) wymaga wycięcia fragmentu zamka dachówki szlifierką kątową z tarczą diamentową. Drugi to hak wieszakowy podwieszany na łacie, bez naruszania dachówki bezpieczniejszy dla ceramiki, ale mniej stabilny przy dużym obciążeniu śniegiem.

Przy wyborze systemu montażowego kluczowe są trzy parametry: grubość stopy haka (musi kompensować nierówności karpiówki), materiał (aluminium z wkładem EPDM lub stal nierdzewna), kompatybilność z szyną aluminiową. Szyna aluminiowa 40 × 40 mm lub 50 × 50 mm mocowana do haków za pomocą śruby imbusowej M8 z podkładką ząbkowaną taki zestaw tworzy sztywną ramę, do której przytwierdza się klemy modułów.

Uwaga na popularne błędy: montaż na hakach farmerskich (wkręt do łaty bezpośrednio przez dachówkę), stosowanie uszczelek gumowych bez EPDM, dobór haków do blachodachówki profilowanej zamiast dedykowanych do karpiówki. Każdy z tych błędów obniża żywotność instalacji o kilka lat i bardzo często powoduje pęknięcia ceramiki przy pierwszym mrozie.

Karpiówka wybacza mniej niż blachodachówka, ale przy właściwym systemie montaż posłuży równie długo jak sama instalacja PV, czyli minimum 25 lat.

Parametry haków do karpiówki

Kiedy NIE montować paneli na karpiówce

• Dach ma więcej niż 30 lat i dachówki wykazują pęknięcia wymycia zaprawy.
• Łaty mają przekrój poniżej 30 × 50 mm lub nie są przytwierdzone do kontrłat.
• Kąt nachylenia spada poniżej 22° wtedy woda zaczyna podciekać pod zamki.
• Strefa śniegowa wymaga przeniesienia obciążenia powyżej 150 kg/m², a konstrukcja nie ma odpowiedniego zapasu nośności.

Jak przygotować dach z karpiówki pod instalację PV

Przygotowanie zaczyna się od audytu, nie od wiercenia. Pierwszym krokiem jest sprawdzenie wieku pokrycia i jego stanu technicznego: dachówki pęknięte, kruszące się, z ubytkami szkliwa dyskwalifikują fragmenty połaci bez wcześniejszej naprawy. Drugim krokiem jest ocena łat i kontrłat drewno miękkie, spróchniałe lub zaatakowane przez grzyby wymaga wymiany lub wzmocnienia.

Nośność dachu pod instalację PV musi przenieść 20-25 kg/m² masy paneli plus balast śniegu właściwy dla strefy śniegowej. Zgodnie z normą PN-EN 1991-1-3 (Eurocode 1) w strefie III i IV wartość charakterystyczna obciążenia śniegiem wynosi odpowiednio 0,9 do 1,6 kN/m². To daje masę śniegu rzędu 90-160 kg/m², łącznie z panelami nawet 200 kg/m² a to już obciążenie wymagające sprawdzenia przez konstruktora.

Przed montażem wykonawca powinien wykonać próbny montaż jednego haka, aby sprawdzić, jak karpiówka reaguje na szlifowanie zamka. Dla każdego haka trzeba przyciąć zamek dachówki szlifierką kątową z tarczą diamentową 125 mm i wyciągnąć klin tak, aby hak mógł wejść pod sąsiednią dachówkę. Cięcie wykonuje się na sucho, bez udaru, bo ceramika pęka przy wibracjach.

Każdy hak osadzony w łacie wymaga wkrętów 6 × 80 mm lub śrub dwugwintowych M10, z podkładką EPDM między stopą haka a łatą. Podkładka EPDM chroni drewno przed wilgocią i kompensuje mikroruchy. Moment dokręcenia wkrętów zależy od producenta, ale najczęściej mieści się w przedziale 15-25 Nm dla wkrętów samogwintujących do drewna.

Po osadzeniu haków zakłada się szyny aluminiowe, klemy modułów i panele, a na końcu wykonuje uszczelnienie wokół każdego przejścia przez dachówkę. Do uszczelnienia służy kit dekarski trwale plastyczny (np. typu K instead of Herylon Professional) lub taśma butylowa z folią aluminiową. Masa plastyczna nie twardnieje i nie pęka przy ruchach termicznych dachówki, co jest kluczowe przy pokryciu, które pracuje pod wpływem temperatury.

Przed oddaniem instalacji wykonawca powinien dostarczyć dokumentację: schemat rozmieszczenia haków, protokół momentów dokręcenia, zdjęcia warstw dachu przed zamontowaniem haków oraz deklarację zgodności systemu montażowego z normą PN-EN 1991-1-4 (obciążenie wiatrem).

Checklist przed montażem

• Wiek pokrycia, typ zamka, producent dachówki.
• Nośność krokwi i łat (dokumentacja lub pomiary na miejscu).
• Strefa śniegowa i wiatrowa zgodnie z PN-EN 1991-1-3 i PN-EN 1991-1-4.
• Kąt nachylenia połaci minimum 22° dla karpiówki.
• Dostęp do komina, lukarn i okien dachowych.
• Miejsce na inwerter i trasy kablowe.

Najczęstsze błędy przy montażu fotowoltaiki na dachówce karpiówce

Wiercenie przez dachówkę bez sprawdzenia, co jest pod spodem, to pierwszy grzech montażowy. Karpiówka ma od spodu komorę wentylacyjną, a pod nią łatę i kontrłatę, a jeszcze niżej folię wstępnego krycia. Jeśli wkręt trafi w komorę, mocowanie jest martwe, a jeśli trafi w krawędź łaty, pęka ceramikę. Dobry wykonawca lokalizuje łatę miernikiem i zaznacza pozycję kredą.

Brak uszczelek EPDM to drugi błąd masowy. Wkręt przechodzący przez dachówkę bez podkładki z czasem rozszczelnia się, bo drewno kurczy się przy zmianach wilgotności, a gwint traci stabilność. EPDM to guma odporna na UV i mróz, kompensuje ruch i zamyka otwór na stałe. Stosowanie silikonu zamiast EPDM jest obarczone ryzykiem, bo silikon po kilku latach traci elastyczność.

Za mały kąt nachylenia modułów na dachu o niskim spadzie to problem rzadziej spotykany, ale kosztowny. Moduły montowane poniżej 15° nie mają efektu samooczyszczenia i pokrywają się algami, kurzem oraz pyłem kwiatowym. Na dachu karpiówkowym o kącie 22-30° moduły ustawia się najczęściej równolegle do połaci, co daje kąt optymalny i zachowuje spływ wody.

Pominięcie obciążenia śniegiem to błąd rachunkowy z tragicznymi skutkami. Wykonawca zakłada strefę II lub III i obciążenie 0,7-0,9 kN/m², podczas gdy budynek leży w strefie IV lub V i wymaga 1,2-1,6 kN/m². Konsekwencja: odkształcenie krokwi, pęknięcie zamków dachówek, w skrajnym przypadku zawalony fragment połaci. Rozwiązaniem jest projekt wykonany przez osobę z uprawnieniami, oparty na mapie stref śniegowych z Rozporządzenia Ministra Infrastruktury z 2006 r. z późniejszymi zmianami.

Montaż bez przestrzeni wentylacyjnej pod modułami to kolejny grzech. Moduły PV generują sprawność niższą o 0,3-0,5% na każdy stopień powyżej 25°C, więc brak przepływu powietrza pod panelem obniża uzysk roczny nawet o 5%. Na dachu karpiówkowym montuje się więc moduły na szynie podniesionej o 8-12 cm nad pokryciem wtedy powietrze krąży swobodnie, a sprawność instalacji rośnie.

Ostatni błąd to brak dokumentacji powykonawczej. Bez schematu haków, protokołu momentów i zdjęć warstw dachu nie udowodnisz ubezpieczycielowi, że montaż był prawidłowy. Ubezpieczenie od zalania i odpowiedzialności cywilnej wymaga takich dokumentów, a ich brak oznacza odmowę wypłaty odszkodowania przy pierwszej szkodzie.

Checklist odbioru instalacji

• Szczelność wokół każdego haka test wodą lub kamerą termowizyjną.
• Momenty dokręcenia zgodne z protokołem producenta systemu.
• Uziemienie konstrukcji szkieletowej zgodnie z PN-HD 60364.
• Dokumentacja: schemat haków, schemat elektryczny, protokoły pomiarów.
• Brak pękniętych dachówek, brak uszkodzeń zamków.
• Sprawdzenie szczeliny wentylacyjnej pod modułami ≥ 80 mm.

Kiedy warto zrezygnować z montażu PV na karpiówce

Są trzy sytuacje, w których rezygnacja jest rozsądniejsza niż montaż. Pierwsza: dach wymaga wymiany w ciągu 5-10 lat. Koszt demontażu instalacji, złożenia jej ponownie i ponownego uszczelnienia to 15-25% wartości pierwotnej inwestycji, więc nie opłaca się montować PV na dachu, który i tak trzeba będzie wymienić.

Druga sytuacja: karpiówka mocowana na zaprawie wapiennej. Taki montaż wymaga skucia zaprawy, co niszczy dach, a potem odtworzenia warstwy. Robi się z tego remont dachu za kilkadziesiąt tysięcy złotych, a efekt końcowy bywa gorszy niż pierwotny. Lepszym wyjściem jest montaż na gruncie lub na sąsiedniej połaci.

Trzecia sytuacja: brak możliwości uzyskania zgody konserwatora zabytków na ingerencję w pokrycie. W strefach ochrony konserwatorskiej montaż haków naruszających ceramikę bywa zakazany, a takie ograniczenie trzeba sprawdzić przed podpisaniem umowy.

Jeśli dach spełnia kryteria techniczne, montaż paneli fotowoltaicznych na dachówce karpiówce to inwestycja na ćwierć wieku. Kluczowe są trzy elementy: właściwy hak szlifowany z podkładką EPDM, wkręt lub śruba dwugwintowa dobrana do łaty o odpowiedniej klasie drewna oraz masa uszczelniająca kompensująca ruchy termiczne. Reszta to kwestia staranności wykonawcy.

Zanim podpiszesz umowę, poproś o audyt dachu i szczegółowy projekt montażu z uwzględnieniem strefy śniegowej, wiatrowej i stanu łat. Bezpłatna konsultacja z rzeczowym raportem szczelności obejmującym stan pokrycia, nośność konstrukcji, dobór haków i trasę kablową pozwoli uniknąć kilkunastu tysięcy złotych strat, które generuje źle dobrany montaż.

Źródła: PN-EN 1991-1-3 (Eurocode 1 oddziaływanie na konstrukcje, śnieg), PN-EN 1991-1-4 (Eurocode 1 oddziaływanie na konstrukcje, wiatr), PN-EN 1990 (Eurocode podstawy projektowania), PN-HD 60364 (instalacje elektryczne niskiego napięcia), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.), mapa stref śniegowych i wiatrowych Instytutu Techniki Budowlanej, instrukcje producentów systemów montażowych (K2 Systems, Renusol, Schletter). Adresy źródeł: eurocodes.jrc.ec.europa.eu, itb.pl, dziennikustaw.gov.pl (isap.sejm.gov.pl).
